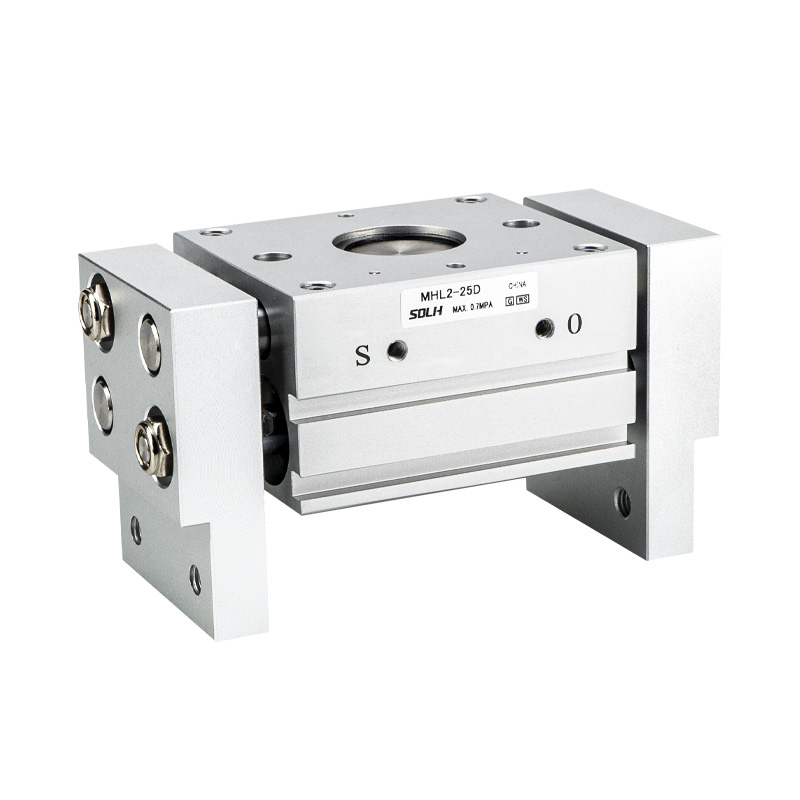

MHL2 Series Parallel Type Air Gripper: ປະເພດກ້ວາງ

SOLH MHL2 rack-and-pinion wide-stroke ຂະຫນານ pneumatic gripper ແມ່ນສາມາດແລກປ່ຽນຢ່າງເຕັມສ່ວນກັບຮູບແບບ SMC ທີ່ກົງກັນ. ລະບົບສາຍສົ່ງ rack & pinion ຮັບປະກັນການເຄື່ອນໄຫວຂອງຄາງກະໄຕ synchronous, ສະຫນອງຄວາມເຂັ້ມງວດສູງແລະຜົນບັງຄັບໃຊ້ clamping ມີອໍານາດ, ເຫມາະສໍາລັບທັງສອງ clamping ພາຍນອກແລະການຍຶດຂະຫຍາຍພາຍໃນ. ຂະຫນາດເຈາະກວມເອົາ 10/16/20/25/32/40 ມມ ດ້ວຍການອອກແບບທີ່ມີການສະແດງສອງເທົ່າ. ແຕ່ລະເຈາະມີສາມຕົວແປ: D ສັ້ນ, D1 ຂະຫນາດກາງແລະ D2 ຍາວ, ມີຄວາມແມ່ນຍໍາການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.1 ມມ. ປະທັບຕາ wiper ຂີ້ຝຸ່ນທີ່ສ້າງຂຶ້ນໃນແບບປະສົມປະສານເຮັດໃຫ້ການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ມີຝຸ່ນຂີ້ຝຸ່ນເຊັ່ນ: ກອງປະຊຸມເຄື່ອງມືເຄື່ອງຈັກ. ຮ່ອງເຊັນເຊີສີ່ດ້ານສະຫນັບສະຫນູນການຕິດຕັ້ງຫຼາຍທິດທາງທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຂະຫນາດ 10 ~ 25 ຮັບຮອງເອົາພອດ M5 ມາດຕະຖານ, ໃນຂະນະທີ່ 32/40 ສະຫນັບສະຫນູນກະທູ້ສົ່ງອອກ G / NPT ທາງເລືອກ. ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງດ້ວຍການຂະຫຍາຍຄາງກະໄຕ overhang; ປັດໄຈຄວາມປອດໄພ ≥1.5 ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຄິດໄລ່ການໂຫຼດ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບວັດສະດຸແຜ່ນ, ຖາດແລະການຈັດການ workpiece ຫນັກ, ເຄື່ອງມືເຄື່ອງຈັກໃນການໂຫຼດ / unloading ແລະການຫຸ້ມຫໍ່ອັດຕະໂນມັດສໍາລັບການຈັບອົງປະກອບຂະຫນາດໃຫຍ່.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

MHL2 Series ການເປີດກ້ວາງຂະຫນານ Pneumatic Gripper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ SOLH MHL2 ແມ່ນ rack ກວ້າງ & pinion synchronous gripper ຂະຫນານ. ຂໍ້ໄດ້ປຽບຫຼັກ: ແຮງຍຶດທີ່ມີອໍານາດ, ການເດີນທາງເປີດກວ້າງທີ່ສຸດ, ຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງສູງ ແລະທາງເລືອກໃນການຍຶດຕິດທີ່ຫຼາກຫຼາຍ. ເຫມາະສໍາລັບການຂົນສົ່ງ workpiece ຫນັກແລະຂະຫນາດໃຫຍ່, ການຈັບພາກສ່ວນກ້ວາງແລະການຍຶດຖືຂະຫນານສູງ. ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນອັດຕະໂນມັດການໂຫຼດ / unloading, fixtures ເຄື່ອງມືເຄື່ອງຈັກແລະເຄື່ອງຈັກການຫຸ້ມຫໍ່.

ໂຄງສ້າງຫຼັກ ແລະຫຼັກການເຮັດວຽກ

-- ລະບົບສາຍສົ່ງ: ກົນໄກ Rack & pinion ຮັບປະກັນການເຄື່ອນໄຫວຄາງກະໄຕ synchronous ໂດຍບໍ່ມີການຊົດເຊີຍ; ຮູບແບບລູກສູບຄູ່ໃຫ້ແຮງຍຶດແໜ້ນພາຍໃນໂຄງຮ່າງທີ່ກະທັດຮັດ.

-- ການກໍ່ສ້າງ: ຮ່າງກາຍໂລຫະປະສົມອາລູມິນຽມ, ຄາງກະໄຕສະແຕນເລດ, ວົງແມ່ເຫຼັກກໍ່ສ້າງໃນ. ເພົາໝຸນທັງໝົດໃຊ້ລູກປືນຢາງທີ່ມີນ້ຳມັນທີ່ບໍ່ປະສົມກັນ ບວກກັບປະທັບຕາ wiper ຂີ້ຝຸ່ນແບບປະສົມປະສານ, ທົນທານຕໍ່ຂີ້ຝຸ່ນໄດ້ດີ ແລະ ຍືດອາຍຸການບໍລິການ.

-- ຮູບແບບການເຮັດວຽກ: Double Acting (D) ເທົ່ານັ້ນ, ບໍ່ມີຕົວແປການສະແດງດຽວ. ໃນຕົວ throttle ປັບໄດ້ສໍາລັບການຄວບຄຸມຄວາມໄວກ້ຽງ. ສະລັອດຕິງຕິດຕັ້ງສະວິດແມ່ເຫຼັກສີ່ອັນສໍາລັບຮູບແບບການຊອກຄົ້ນຫາຕໍາແຫນ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນ.

-- ການຄັດເລືອກເສັ້ນເລືອດຕັນໃນ: 3 ຈັງຫວະມາດຕະຖານຕໍ່ເຈາະ: D (ສັ້ນ) / D1 (ຂະຫນາດກາງ) / D2 (ຍາວ), ເຫມາະສົມກັບ clamping ເສັ້ນຜ່າກາງນອກແລະເສັ້ນຜ່າກາງ griping ສໍາລັບ width workpiece ຕ່າງໆ.

-- ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ: ຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແຫນ່ງຊ້ໍາ ±0.1mm, ການປະຕິບັດການຍຶດຫມັ້ນທີ່ຫມັ້ນຄົງພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດຫນັກ.

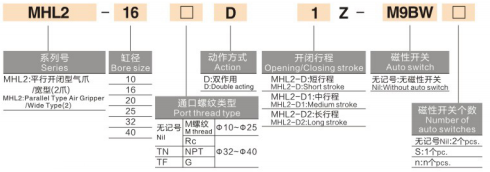

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

1. ຕົວຢ່າງ: MHL2-32D2-TF-M9BW

ພາກສ່ວນ	ລະຫັດ	ລາຍລະອຽດ
1	MHL2	ຊຸດ: ການເປີດກ້ວາງຂະຫນານ pneumatic gripper
2	32	ຂະຫນາດເຈາະ: 10,16,20,25,32,40mm (ກວມເອົາຂະຫນາດນ້ອຍ, ກາງແລະຫນັກ)
3	D/D1/D2	Stroke gradeD = Short strokeD1 = Medium strokeD2 = ເສັ້ນເລືອດຕັນໃນຍາວ
4	TN/TF	Port thread specificationTN = ກະທູ້ NPT; TF = G thread (ພິເສດສໍາລັບ ø32/40)ø10~25 ເລີ່ມຕົ້ນ M metric thread
5	-M9BW	ສະວິດແມ່ເຫຼັກ ModelM9B(NPN) / M9N(PNP) / M9PW=1m ສາຍ/L=3m/Z=5m
6	ຄຳຕໍ່ທ້າຍແບບກຳນົດເອງ	-X28: ປັບຄວາມກວ້າງປິດໄດ້-X53: EPDM sealing-X79: ນໍ້າມັນຫຼໍ່ລື່ນລະດັບອາຫານ ແລະທາງເລືອກທີ່ກໍາຫນົດເອງອື່ນໆ.

2. ມາດຕະຖານຄໍາສັ່ງອ້າງອີງ

MHL2-40D2-TF-M9BL Bore 40, long stroke D2, G thread port, built in magnet, M9B switch with 3m cable.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal

ລາຍການພາລາມິເຕີ	ມາດຕະຖານສະເພາະ
ການຕັ້ງຄ່າຄາງກະໄຕ	ຄາງກະໄຕ 2 ອັນ, ເປີດ ແລະ ປິດເສັ້ນຂະໜານ
ຮູບແບບການດໍາເນີນການ	Double Acting ເທົ່ານັ້ນ
ຄວາມກົດດັນປະຕິບັດງານ	ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (ແນະນໍາ: 0.5 MPa)
ຫຼັກຖານສະແດງຄວາມກົດດັນ	1.0 MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	-10 ~ 60 ℃ (ບໍ່ມີ icing ໃນທໍ່)
ເຮັດຊ້ໍາອີກຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງ	±0.1 ມມ
ຄວາມຖີ່ຂອງການເຮັດວຽກສູງສຸດ	ຫຼຸດລົງເປັນ bore & stroke ເພີ່ມຂຶ້ນø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm
Air Port Thread	ø10~25: M5×0.8ø32~40: Rc1/8 (ທາງເລືອກ TN/TF/NPT)
ການລະບາຍນ້ໍາ	ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ; ອາຫານເກຣດ / ນໍ້າມັນທີ່ມີອຸນຫະພູມສູງຕາມການຮ້ອງຂໍ
Mount Switch ແມ່ເຫຼັກ	ສີ່ຊ່ອງສຽບ, ສະຫນັບສະຫນູນ 1 ~ 2 ສະຫຼັບແມ່ເຫຼັກ
ວິທີການຕິດຕັ້ງ	ຮູເຈາະຮ່າງກາຍ / ຂ້າງ mount / axial mount / ຜ່ານຮູ, ຫຼາຍທິດທາງເຂົ້າກັນໄດ້

ຕາຕະລາງອ້າງອິງ Stroke & Clamping Force (0.5MPa, Standard Clamping Point)

ເຈາະ (ມມ)	ໄລຍະຫ່າງ Clamp ອ້າງອີງ (ມມ)	Clamping Force (N)	ລະຫັດຕົວແບບ D/D1/D2	ຈັງຫວະຂ້າງດຽວ (ມມ)	ໄລຍະເປີດທັງໝົດ (ມມ)	ນ້ຳໜັກສຸດທິ (g)
10	40	14	MHL2-10D/D1/D2	20/40/60	20/40/60	280/345/425
16	40	45	MHL2-16D/D1/D2	30/60/80	30/60/80	585/795/935
20	40	74	MHL2-20D/D1/D2	40/80/100	40/80/100	1025/1495/1690
25	40	131	MHL2-25D/D1/D2	50/100/120	50/100/120	1840/1850/2775
32	80	228	MHL2-32D/D1/D2	70/120/160	70/120/160	2905/3275/3820
40	80	396	MHL2-40D/D1/D2	100/160/200	100/160/200	5270/6830/7905

⚠️ ໝາຍເຫດ: ໄລຍະຫ່າງຂອງຕົວຍຶດ: 40mm ສໍາລັບ ø10~25; 80mm ສໍາລັບø32-40. ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງເມື່ອການຂະຫຍາຍຄາງກະໄຕເພີ່ມຂຶ້ນ. ປັດໄຈຄວາມປອດໄພ≥1.5ຕ້ອງໄດ້ຮັບການສະຫງວນໃນລະຫວ່າງການກວດສອບການໂຫຼດ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການສໍາລັບ MHL2

-- ຊິ້ນວຽກຫນັກ / ຂະຫນາດໃຫຍ່ທີ່ຕ້ອງການແຮງຍຶດທີ່ເຂັ້ມແຂງແລະເສັ້ນເລືອດຕັນໃນເປີດກວ້າງ, ເຊັ່ນທໍ່ຫນັກ, ແຜ່ນແລະຖາດວັດສະດຸ.

-- ຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການເຄື່ອນໄຫວຂະຫນານ synchronous ໂດຍບໍ່ມີການ deflection, ມີຮູບແບບການຕິດຕັ້ງຫຼາຍທິດທາງທີ່ມີຄວາມຍືດຫຍຸ່ນ

-- ເງື່ອນໄຂການເຮັດວຽກທີ່ຂີ້ຝຸ່ນງ່າຍ (ການໂຫຼດເຄື່ອງມືຂອງເຄື່ອງມື, ການຈັດການພາກສ່ວນການຫລໍ່), ຮຽກຮ້ອງໃຫ້ມີຄວາມທົນທານຕໍ່ຂີ້ຝຸ່ນທີ່ເຊື່ອຖືໄດ້ແລະຊີວິດການບໍລິການຍາວນານ

-- ລະບົບຕ້ອງການທັງການຍຶດເສັ້ນຜ່າສູນກາງນອກ ແລະ ເສັ້ນຜ່າສູນກາງພາຍໃນຈັບ, ເຂົ້າກັນໄດ້ກັບຫຼາຍພາກສ່ວນໂດຍຜ່ານທາງເລືອກ 3 stroke

ການເລືອກຫຼັກ ແລະຂໍ້ແນະນຳການນຳໃຊ້

-- ກໍານົດການໂຫຼດກ່ອນການເລືອກເຈາະ: ຄິດໄລ່ແຮງຍຶດທີ່ຕ້ອງການໂດຍອີງໃສ່ນ້ໍາຫນັກຂອງ workpiece, ຄວາມຍາວຂອງຄາງກະໄຕແລະປັດໄຈຄວາມປອດໄພ≥1.5, ຫຼັງຈາກນັ້ນຈັບຄູ່ຂະຫນາດເຈາະທີ່ສອດຄ້ອງກັນ.

-- ເລືອກ stroke ຕາມຄວາມກວ້າງຂອງ workpiece: ລໍາດັບບູລິມະສິດ D(ສັ້ນ) → D1(ປານກາງ) → D2(ຍາວ), ຫຼີກເວັ້ນການຊ້ໍາຊ້ອນເສັ້ນເລືອດຕັນໃນຫຼາຍເກີນໄປ.

-- ການກວດຫາຕໍາແໜ່ງ: ຕິດຕັ້ງປຸ່ມສະວິດແມ່ເຫຼັກຊຸດ D-M9□ (NPN/PNP/ບໍ່ຕິດຕໍ່) ສໍາລັບຄາງກະໄຕເປີດ/ປິດ; ສີ່ສະລັອດຕິງ mounting ອະນຸຍາດໃຫ້ຈັດການປ່ຽນແປງໄດ້.

-- ການຕິດຕັ້ງ & ການຕັ້ງຄ່າພອດ: ø10 ~ 25 ຮັບຮອງເອົາ M5 × 0.8; ø32~40 ເລືອກ Rc1/8 ດ້ວຍ TN/TF/NPT thread. ເລືອກ tapping / ຜ່ານ / side mount base ອີງຕາມຫນ້າດິນການຕິດຕັ້ງ.

-- ປ້ອງກັນຂີ້ຝຸ່ນ & ບໍາລຸງຮັກສາ: ເຄື່ອງຂູດຂີ້ຝຸ່ນປະສົມປະສານມາດຕະຖານ. ເພີ່ມ -X85/-X86 ລຸ້ນ custom ທົນທານຕໍ່ຝຸ່ນສໍາລັບສະພາບແວດລ້ອມຂີ້ຝຸ່ນຫນັກ; ອະນາໄມລູກປືນແລະແຫວນປະທັບຕາຢ່າງເປັນປົກກະຕິ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MHL2 rack & pinion wide-stroke pneumatic gripper ຂະຫນານສະຫນອງແຮງຍຶດຫນັກທີ່ມີສາມທາງເລືອກ stroke, ໂຄງສ້າງປ້ອງກັນຝຸ່ນໃນຕົວແລະການຕິດຕັ້ງຫຼາຍທິດທາງ, ເຫມາະສົມກັບເສັ້ນຜ່າກາງນອກແລະພາຍໃນ, gripper ຫນັກທີ່ເຫມາະສົມສໍາລັບການໂຫຼດເຄື່ອງມືເຄື່ອງຈັກ, ການຈັດການແຜ່ນ & tray ແລະອຸປະກອນອັດຕະໂນມັດການຫຸ້ມຫໍ່.
