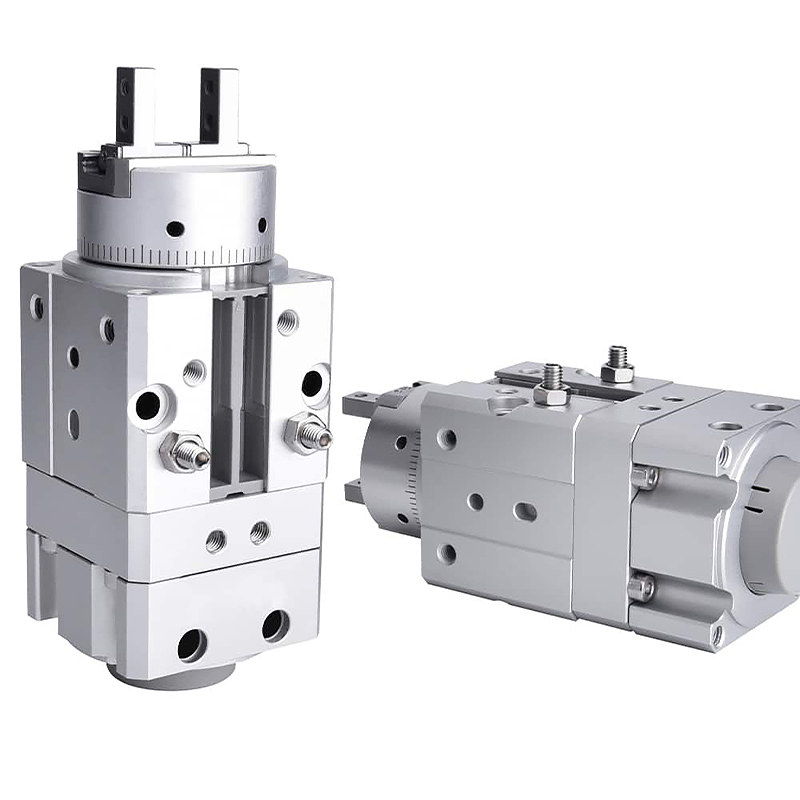

MRHQ Series Integrated Rotary Gripper (ປະເພດ Vane, Gripping & Rotation All-in-One)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH MRHQ ເປັນຕົວກະຕຸ້ນປະສົມປະສານທີ່ປະສົມປະສານກັບກະບອກ rotary ປະເພດ vane ແລະ gripper 2-jaw ຂະຫນານ. ຂໍ້ໄດ້ປຽບຫຼັກ: ໂຄງປະກອບການປະສົມປະສານ ultra-compact, ມາດຕະຖານ 90 ° / 180 ° swing angles, ການປັບມຸມ ± 10 °, mounting universal 5 ທິດທາງ, ຄວາມໄວສູງແລະຄວາມແມ່ນຍໍາສູງ. ມັນ​ເປັນ​ການ​ແກ້​ໄຂ​ທີ່​ຕ້ອງ​ການ​ສໍາ​ລັບ​ແສງ​ສະ​ຫວ່າງ​ແລະ​ຂະ​ຫນາດ​ກາງ loading workpiece clamping​, flipping​, ການ​ປ່ຽນ​ແປງ​ເສັ້ນ​ທາງ​ການ​ໂອນ​ແລະ​ສະ​ຖາ​ນີ​ອາ​ກາດ​ຈໍາ​ກັດ​. ປ່ຽນແທນການລວມກັນຂອງຕາຕະລາງ rotary + gripper ແຍກຕ່າງຫາກເພື່ອເຮັດໃຫ້ຮູບແບບກົນຈັກງ່າຍດາຍ.

ໂຄງສ້າງຫຼັກ ແລະຄຸນສົມບັດການເຮັດວຽກ

     -- ຫຼັກການປະຕິບັດງານ: ຫນ່ວຍ rotary vane ປະສົມປະສານຂັບເຄື່ອນການຫມຸນ shaft ຜົນຜະລິດ, ຈັບຄູ່ກັບ gripper ຂະຫນານ. ໂຄງສ້າງຫນຶ່ງຊິ້ນໂດຍບໍ່ມີວົງເລັບເຊື່ອມຕໍ່ພິເສດ.

     -- Integration Merit: ຄວາມຍາວໂດຍລວມສັ້ນລົງປະມານ 20% ເມື່ອທຽບກັບຕາຕະລາງ rotary ແຍກ + gripper ປະກອບ. ຫຼີກເວັ້ນການ swinging & ດຶງຂອງທໍ່ / ສາຍໃນລະຫວ່າງການຫມຸນເພື່ອການເຄື່ອນໄຫວ smoother ແລະໄວຂຶ້ນ.

     -- ການປັບມຸມ Swing: ມາດຕະຖານ 90° ແລະ 180° ສະບັບ. screws ຢຸດທ້າຍເຮັດໃຫ້ ±10° ການປັບທັງຫມົດ (± 5° ໃນແຕ່ລະປາຍ) ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຕໍາແຫນ່ງຫຼາຍມຸມ.

     -- ການຕິດຕັ້ງແບບຍືດຫຍຸ່ນ: 5 ໃບຫນ້າຍຶດ (2 ດ້ານປາຍແກນ + 3 ດ້ານຂ້າງ). ການຕັ້ງຕໍາແຫນ່ງຂອງນາຍຈ້າງຢູ່ດ້ານເທິງ / ລຸ່ມແລະດ້ານຂ້າງ pin ຮູສໍາລັບຈຸດສູນກາງໄວແລະປະກອບງ່າຍ.

     -- ວັດສະດຸ & ທົນທານ: ຮ່າງກາຍອາລູມິນຽມ anodized ແຂງ, ປະທັບຕາ vane ທົນທານຕໍ່ການສວມໃສ່ແລະຄາງກະໄຕສະແຕນເລດ. ຊີວິດການບໍລິການກົນຈັກ≥5ລ້ານຮອບ, ຄວາມຫມັ້ນຄົງສໍາລັບສາຍອັດຕະໂນມັດຄວາມຖີ່ສູງ.

     -- ຄວາມເຂົ້າກັນໄດ້ຂອງເຊັນເຊີ: ໂຮງງານປະກອບກັບວົງແມ່ເຫຼັກ. ສະຫນັບສະຫນູນເຖິງສີ່ສະຫຼັບແມ່ເຫຼັກ: ສອງສໍາລັບການກວດພົບຂອບເຂດຈໍາກັດ rotary ແລະສອງສໍາລັບຄາງກະໄຕເປີດ / ປິດຄໍາຄຶດຄໍາເຫັນເພື່ອຮັບຮູ້ການຄວບຄຸມຕໍາແຫນ່ງວົງປິດຢ່າງເຕັມທີ່.

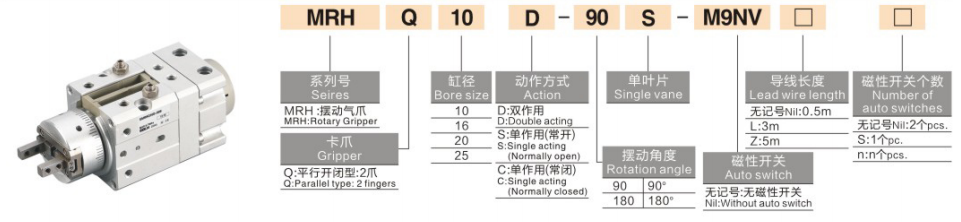

ສໍາເລັດກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

 1. ຕົວຢ່າງ: MRHQ16D-90S-M9B

  2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ

     -- MRHQ10D-90S: Bore 10, ຄາງກະໄຕທີ່ສະແດງສອງເທົ່າ, ການຫມຸນ 90 °, ຫນ່ວຍ rotary vane ດຽວ, ໂດຍບໍ່ມີການປ່ຽນ.

     -- MRHQ25D-180S-M9BW: ເຈາະ 25, swing 180°, ຕິດຕັ້ງດ້ວຍສະວິດແມ່ເຫຼັກ M9BW

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ Universal (ຄວາມກົດດັນການທົດສອບ: 0.5MPa)

ຂໍ້ໄດ້ປຽບດ້ານການແຂ່ງຂັນຫຼັກ

  1. ກະທັດຮັດໂຄງສ້າງທັງຫມົດໃນຫນຶ່ງ, ປະຫຍັດພື້ນທີ່ & ການເຄື່ອນໄຫວທີ່ຫມັ້ນຄົງ

     -- ການຈັບຄູ່ແລະການທໍາງານການຫມຸນແບບປະສົມປະສານຫຼຸດຜ່ອນຂະຫນາດໂດຍລວມ, ກໍາຈັດສາຍເຄເບີ້ນ / ທໍ່ໃນລະຫວ່າງການຫມຸນ, ເຫມາະສໍາລັບອຸປະກອນແຄບ.

  2. ມາດຕະຖານ 90° / 180° swing ກັບປັບມຸມປັບ

     -- ລະດັບການຫມຸນສາມາດປັບໄດ້ ± 10 °, ເຫມາະສໍາລັບການ flipping workpiece, ການໂອນທິດທາງແລະຂະບວນການຈັດຕໍາແຫນ່ງຫຼາຍມຸມ.

  3. ການຕິດຕັ້ງ 5 ທິດທາງ + ໂຄງສ້າງສະຖານທີ່ທີ່ຊັດເຈນ

     -- ການຕິດຕັ້ງແບບຫຼາຍແນວຕາມແກນ ແລະ ຂ້າງຂ້າງ, ການຈັດຫາເຈົ້ານາຍ ແລະ ຮູ pin ເຮັດໃຫ້ການຕັ້ງສູນງ່າຍຂຶ້ນ ແລະ ຫຼຸດເວລາການມອບໝາຍໃຫ້ສັ້ນລົງ.

  4. ຄວາມຖີ່ສູງ & ຄວາມແມ່ນຍໍາສູງສໍາລັບການໂຫຼດແສງສະຫວ່າງ / ຂະຫນາດກາງ

     -- ຄາງກະໄຕເຮັດເລື້ມຄືນຄວາມຖືກຕ້ອງ ± 0.01mm, ຄາງກະໄຕຮອບວຽນເຖິງ 180cpm; ອອກແບບສໍາລັບ workpieces ຕັ້ງແຕ່ 0.1 ~ 5kg.

  5. ການກວດສອບເຊັນເຊີຫຼາຍຈຸດສໍາລັບ PLC interlock

     -- ສາມາດຕິດຕັ້ງໄດ້ເຖິງສີ່ສະວິດແມ່ເຫຼັກເພື່ອຕິດຕາມກວດກາຕໍາແຫນ່ງຈໍາກັດ rotary ພ້ອມໆກັນແລະສະຖານະການຄາງກະໄຕເປີດ / ປິດສໍາລັບການຄວບຄຸມລໍາດັບອັດຕະໂນມັດ.

ວິທີການຕິດຕັ້ງ & ຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາປົກກະຕິ

  1. ຕົວເລືອກການຕິດຕັ້ງ

     -- ການ​ຕິດ​ຕັ້ງ​ຕາມ​ລວງ​ນອນ​: ການ​ປ່ຽນ​ແປງ​ທິດ​ທາງ workpiece ກ່ຽວ​ກັບ​ສາຍ​ການ​ປະ​ກອບ​

     -- ການຕິດຕັ້ງແນວຕັ້ງຕາມລວງຍາວ: ການໂຫຼດຂຶ້ນ-ລົງ ບວກກັບການປະຕິບັດການຫັນປ່ຽນສໍາລັບເຄື່ອງມືເຄື່ອງຈັກ

     -- ການຕິດຕັ້ງດ້ານຂ້າງ: ການຈັບດ້ານຂ້າງ & flipping ໃນສະຖານີຈໍາກັດ

  2. ສະຖານະການນຳໃຊ້ທົ່ວໄປ

     -- 3C & Electronics: ການຈັບແລະ flipping ເຮືອນໂທລະສັບ, ການປົກຫຸ້ມຂອງຫມໍ້ໄຟແລະອົງປະກອບຄວາມແມ່ນຍໍາຂະຫນາດນ້ອຍ.

     -- ອົງປະກອບຂອງລົດຍົນ: ການໂອນຊິ້ນສ່ວນພາດສະຕິກພາຍໃນ, ອົງປະກອບຢາງພາລາແລະການຫລໍ່ຂະຫນາດນ້ອຍ

     -- ການຫຸ້ມຫໍ່ & ການຂົນສົ່ງ: ການປ່ຽນແປງທິດທາງສໍາລັບກ່ອງຂະຫນາດນ້ອຍ, pallets ແລະວັດສະດຸກະເປົ໋າ

     -- ອັດຕະໂນມັດທົ່ວໄປ: ສະຫຼັບສະຖານີ, 180 ° workpiece turnover ແລະການປະກອບຕໍາແຫນ່ງ

ຄູ່ມືການເລືອກໄວ 3 ຂັ້ນຕອນ

  1. ການຄັດເລືອກເຈາະໂດຍອີງໃສ່ມະຫາຊົນ workpiece

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. ຮັກສາຂອບຄວາມປອດໄພຢ່າງໜ້ອຍ 30%.

  2. ການຢືນຢັນມຸມ swing

     -- ເລືອກ 90S ສໍາລັບ 90 ° turnover; ເລືອກ 180S ສໍາລັບ 180 ° flipping. ເລືອກ MRHQ ຖ້າ​ຫາກ​ວ່າ​ທ່ານ​ຕ້ອງ​ການ​ປັບ​ປັບ​ເສັ້ນ​ເລືອດ​ຕັນ​ໃນ rotary​.

  3. ການຈັບຄູ່ການຕັ້ງຄ່າ

     -- ການຄວບຄຸມຕໍາແໜ່ງແບບວົງປິດ: ຕິດຕັ້ງສະວິດແມ່ເຫຼັກຊຸດ M9 ສີ່ອັນເພື່ອຕິດຕາມສະຖານະຂອງ rotary ແລະຄາງກະໄຕ.

     -- ຮູບ​ແບບ​ການ​ຕິດ​ຕັ້ງ​ຈໍາ​ກັດ​: ໃຫ້​ບຸ​ລິ​ມະ​ສິດ​ຮູບ​ແບບ​ປະ​ສົມ​ປະ​ສານ MRHQ ແທນ​ທີ່​ຈະ​ເປັນ​ການ​ແບ່ງ​ປັນ rotary ຕາ​ຕະ​ລາງ + ການ​ປະ​ກອບ gripper​.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH MRHQ vane-type integrated gripper rotary ປະສົມປະສານການຍຶດຄາງກະໄຕຂະຫນານແລະ rotary turnover ເຂົ້າໄປໃນຫນ່ວຍຄວາມຫນາແຫນ້ນຫນຶ່ງທີ່ມີມຸມ swing ມາດຕະຖານ 90 ° / 180 °, mounting 5 ທິດທາງແລະຄວາມເຂົ້າກັນໄດ້ຫຼາຍເຊັນເຊີ; ການແກ້ໄຂການໂຫຼດຂະຫນາດກາງແລະແສງສະຫວ່າງທີ່ສົມບູນແບບສໍາລັບການ flipping workpiece, ການໂຫຼດ / unloading ແລະການຍົກຍ້າຍທິດທາງໃນສາຍການຜະລິດອັດຕະໂນມັດພື້ນທີ່ຈໍາກັດ.
