VM4 (VM400) Series Medium 3-Port Poppet Mechanical Valve

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ VM4 (VM400) ເປັນປ່ຽງກົນຈັກ poppet ຂະໜາດກາງ 3-ພອດ ທີ່ສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ແບບຕົ້ນສະບັບ, ຕັ້ງລະຫວ່າງ mini VM1 ແລະຊຸດ VM2 ມາດຕະຖານທີ່ມີກະແສສູງ. ມັນສະຫນັບສະຫນູນລະດັບການດໍາເນີນງານຢ່າງເຕັມທີ່ຈາກສູນຍາກາດ (-100kPa) ສູງເຖິງ 1.0MPa ຄວາມກົດດັນໃນທາງບວກກັບພອດ Rc1/8 ທົ່ວໄປ, ຮູບແບບທໍ່ສອງດ້ານ / ລຸ່ມ, ການກໍ່ສ້າງໂລຫະທີ່ເຂັ້ມແຂງ, ຊີວິດການບໍລິການທີ່ຍາວນານແລະຫົວ actuator ປ່ຽນໄດ້ຢ່າງສົມບູນ. ໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການກວດພົບຂອບເຂດຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ການດໍາເນີນງານຄູ່ມືແລະວົງຈອນ interlock ຄວາມປອດໄພກ່ຽວກັບອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ.

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ

  1. ຕົວກໍານົດການທົ່ວໄປພື້ນຖານ

     --  ລະຫັດຊຸດ: VM400 (ຊື່ສັ້ນ VM4)

     --  ປະເພດວົງຈອນ: 3/2-ທາງ; ປິດປົກກະຕິ (ມາດຕະຖານ NC), ເປີດປົກກະຕິ (ບໍ່ມີທາງເລືອກ

     --  ໂຄງສ້າງ: ປະເພດ poppet ທີ່ສະແດງໂດຍກົງ, ການຜະນຶກເຂົ້າກັນແຫນ້ນ, ປ້ອງກັນຝຸ່ນ, ຍືດອາຍຸການບໍລິການ

     --  ທາດແຫຼວທີ່ນຳໃຊ້ໄດ້: ອາກາດອັດແໜ້ນ, ອາຍແກັສ inert

     --  ຊ່ວງຄວາມດັນຂອງການເຮັດວຽກ: -100kPa ~ 1.0MPa (ສູນຍາກາດເຂົ້າກັນໄດ້, ໄດ້ປຽບກວ່າ VM2)

     --  ອຸນຫະພູມອາກາດລ້ອມຮອບ ແລະ ປານກາງ: -5 ~ +60 ℃ (ບໍ່ອະນຸຍາດໃຫ້ມີນໍ້າກ້ອນພາຍໃນ)

     --  Port Thread: Rc1/8 (01); ທາງເລືອກ NPT1/8 (N01), G1/8 (F01)

     --  Flow Performance: ພື້ນທີ່ສ່ວນທີ່ມີປະສິດທິພາບ 7mm², Cv = 0.38

     --  ນ້ຳໜັກສຸດທິ: ຮູບແບບພື້ນຖານມາດຕະຖານ 110g

     --  Piping Layout: ຜອດຂ້າງ (01), ຜອດລຸ່ມ (00)

     --  ການລະບາຍນໍ້າ: ບໍ່ມີສານລະລາຍ; ISO VG32 turbine oil lubrication ທາງເລືອກ

     -- ຄວາມຖີ່ຂອງການປ່ຽນສູງສຸດ: 60 ຮອບ / ນາທີສໍາລັບ pushbutton / roller actuators; 6 ຮອບ / ນາທີສໍາລັບຫົວບິດ / ເລືອກຫົວ

     --  ຄວາມຕ້ານທານການສັ່ນສະເທືອນ ແລະ ການສັ່ນສະເທືອນ: ຄວາມຕ້ານທານຕໍ່ຜົນກະທົບ 1000m/s², ຄວາມຕ້ານທານການສັ່ນສະເທືອນ 70m/s² (ປະເພດອຸດສາຫະກໍາຫນັກ)

  2. ຂະໜາດລວມນອກ (ມມ)

     --  ສະບັບພອດຂ້າງ: 18 × 30 × 57

     --  ລຸ້ນຜອດລຸ່ມສຸດ: 18 × 30 × 62

  3. 3-Port Circuit Definition & Logic

     -- ພອດ 1(P): ຊ່ອງສຽບອາກາດຕົ້ນຕໍ

     --  ພອດ 2(A): ຄວບຄຸມພອດສົ່ງສັນຍານອອກ

     --  ພອດ 3(R): ຜອດໄອເສຍ

     --  NC ໂດຍປົກກະຕິ Closed Logic: Unactuated → P ຖືກຕັດອອກຈາກ A, A ທີ່ເຊື່ອມຕໍ່ກັບ exhaust R; ຫຼັງຈາກ actuation → P ເຊື່ອມຕໍ່ກັບ A, A disconnected R

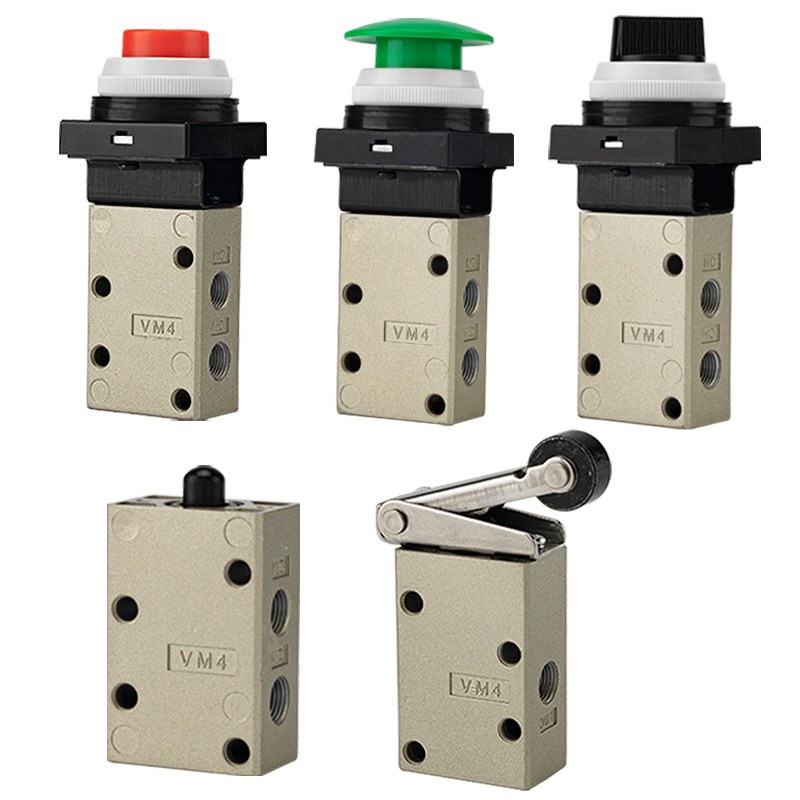

ລະດັບເຕັມຂອງຫົວຕົວກະຕຸ້ນທີ່ສາມາດປ່ຽນໄດ້

  1. ປະເພດ Roller Lever (ເປັນທີ່ນິຍົມທີ່ສຸດສໍາລັບ Stroke Limit Sensing)

     -- VM431: ລີເວີພລາສຕິກ POM ມາດຕະຖານ

     -- VM431S: ລີດລູກກິ້ງເຫຼັກແຂງສໍາລັບການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງທີ່ທົນທານຕໍ່ການກັດກ່ອນ

     -- VM432: ລີເວີ້ລູກກິ້ງຕ້ານການຟື້ນຕົວແບບທາງດຽວເພື່ອກໍາຈັດການເຮັດວຽກຜິດພາດຂອງຜົນກະທົບຕໍ່ການກັບຄືນ

 2. ປະເພດ Plunger ກົງ

     -- VM430: ຮູບແບບຖານ plunger ຊື່ມາດຕະຖານ, ສະຫນັບສະຫນູນໄຟລ໌ແນບ actuator ພິເສດທີ່ກໍາຫນົດເອງ

  3. Pushbutton & Mushroom Stop Emergency Heads (Manual Jog & Safety Interlock)

     -- VM432: ປຸ່ມກົດມາດຕະຖານແປ

     -- VM432Y: ຫົວເຫັດສີເຫຼືອງທີ່ເບິ່ງເຫັນໄດ້ສູງສຳລັບການຢຸດສຸກເສີນ

     -- VM432R: ປຸ່ມຢຸດສຸກເສີນເຫັດແດງ

     -- VM432G: ປຸ່ມກົດຕົວຊີ້ບອກສີຂຽວ

  4. Knob / Selector / Lockable Safety Actuators

     -- VM434: 2 ຕໍາແຫນ່ງ / 3 ຕໍາແຫນ່ງ rotary ປຸ່ມເລືອກ

     -- VM435: ປຸ່ມກົດທີ່ສາມາດລັອກໄດ້ເພື່ອປ້ອງກັນການກະຕຸ້ນທີ່ບໍ່ຖືກຕ້ອງໂດຍບັງເອີນ

     -- VM436: ປິດ/ເປີດ ຕົວກະຕຸ້ນກະແຈ

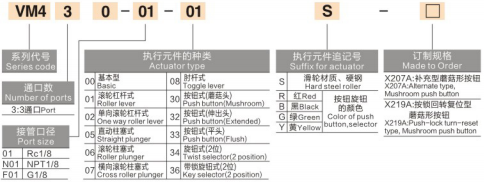

ຄໍາອະທິບາຍລະຫັດຕົວແບບ

 1. (ຕົວຢ່າງ: VM431-01-01S)

     -- VM431: ວົງຈອນ 3-ພອດ + ລີເວີຕົວກະຕຸ້ນ

     -- 01: Port thread code (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: ການຈັດວາງທໍ່ດ້ານຂ້າງ (00 = ຮູບແບບພອດລຸ່ມ)

     -- S: ມ້ວນເຫຼັກແຂງ (ບໍ່ມີຄຳຕໍ່ທ້າຍ = ມ້ວນຢາງພາດສະຕິກມາດຕະຖານ POM)

     -- ເຄື່ອງໝາຍໃສ່ທ້າຍສີ: Y=ເຫັດເຫຼືອງ, R=ເຫັດແດງ, G=ປຸ່ມກົດສີຂຽວ

  2. ຮູບແບບມາດຕະຖານທີ່ນິຍົມ

     -- VM431-01-01A: 3-port POM roller lever, Rc1/8 port side (ແບບທົ່ວໄປທົ່ວໄປ)

     -- VM431S-01-01A: ລູກກິ້ງເຫຼັກແຂງ 3 ພອດ, ສະພາບການເຮັດວຽກທີ່ທົນທານຕໍ່ການກັດກ່ອນໄດ້ຢ່າງໜັກໜ່ວງ.

     --  VM430-01-00A: 3-port ຊື່ plunger, ພອດລຸ່ມສໍາລັບການປະກອບຕົວກະຕຸ້ນທີ່ກໍາຫນົດເອງ

     -- VM432Y-01-01A: ປ່ຽງປ່ຽງສຸກເສີນຫົວເຫັດສີເຫຼືອງ 3 ພອດ

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     -- ລະດັບສູນຍາກາດຄູ່ Ultra-wide ແລະຄວາມກົດດັນທາງບວກ: ການດໍາເນີນງານທີ່ຫມັ້ນຄົງຈາກສູນຍາກາດ -100kPa ເຖິງ 1.0MPa, ເຫມາະສົມກັບທັງສອງສູນຍາກາດ adsorption ແລະວົງຈອນຄວາມກົດດັນໃນທາງບວກມາດຕະຖານ (VM2 ບໍ່ສາມາດສະຫນັບສະຫນູນສູນຍາກາດ)

     -- ການກໍ່ສ້າງປະທັບຕາ poppet ທີ່ເຊື່ອຖືໄດ້: ຄວາມແຫນ້ນຂອງອາກາດທີ່ດີເລີດ, ການຕໍ່ຕ້ານການປົນເປື້ອນຂອງຝຸ່ນ, ການຕອບສະຫນອງໄວແລະຊີວິດການບໍລິການຂອງວົງຈອນຍາວທີ່ສຸດ.

     -- ກະທູ້ມາດຕະຖານ Universal Rc1/8: ຂະຫນາດພອດທີ່ໄດ້ຮັບການຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບອຸປະກອນອັດຕະໂນມັດທົ່ວໄປທີ່ມີການແລກປ່ຽນກັນຢ່າງຫຼວງຫຼາຍ.

     -- ຮູບແບບທໍ່ສອງດ້ານ / ລຸ່ມ: ຮູບແບບການຕິດຕັ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນສໍາລັບການວາງກະດານຫນາແຫນ້ນແລະອຸປະກອນພື້ນທີ່ຈໍາກັດ.

     -- ຊຸດຕົວກະຕຸ້ນແບບຄົບຊຸດ: ລີເວີລູກກິ້ງ, ປຸ່ມກົດແປນ, ຫົວເຫັດສີ, ປຸ່ມມ້ວນ ແລະຫົວທີ່ສາມາດລັອກໄດ້ຢ່າງເຕັມສ່ວນ ກວມເອົາຂີດຈຳກັດເສັ້ນເລືອດຕັນໃນ, ແລ່ນດ້ວຍມື, ການຢຸດສຸກເສີນ ແລະຄວາມຕ້ອງການຄວບຄຸມຕົວເລືອກ

     -- ການກໍ່ສ້າງທີ່ເຂັ້ມແຂງອຸດສາຫະກໍາຫນັກ: ຮ່າງກາຍວາວໂລຫະແຂງ, ທາງເລືອກໃນການ roller ເຫຼັກແຂງແລະຄວາມຕ້ານການຊ໊ອກ / ການສັ່ນສະເທືອນສູງສໍາລັບສາຍການຜະລິດຢ່າງຕໍ່ເນື່ອງ harsh.

     -- ການອອກແບບທີ່ບໍ່ມີການບຳລຸງຮັກສາແບບບໍ່ມີນໍ້າມັນນໍ້າມັນ: ຄ່າໃຊ້ຈ່າຍໃນການເຮັດວຽກຕໍ່າ ແລະສະພາບແວດລ້ອມວົງຈອນອາກາດທີ່ບໍ່ມີນໍ້າມັນສະອາດ

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ອຸປະກອນກວດຫາຂີດຈຳກັດເສັ້ນເລືອດຕັນໃນ: ກະບອກສູບ & ຕາຕະລາງສະໄລ້ ຕໍາແໜ່ງຕໍາແໜ່ງເຕັມທີ່ ມີຕົວກະຕຸ້ນ lever roller

     -- ການດູດຊຶມສູນຍາກາດ & ວົງຈອນການຄວບຄຸມການປ່ອຍ (ການດໍາເນີນງານທີ່ຫມັ້ນຄົງຢູ່ທີ່ຄວາມກົດດັນທາງລົບ -100kPa)

     -- ການ​ທົດ​ສອບ​ການ​ແລ່ນ​ດ້ວຍ​ມື​ແລະ​ການ​ມອບ​ຫມາຍ​ອຸ​ປະ​ກອນ​ໂດຍ​ຜ່ານ​ການ​ກະ​ຕຸ້ນ​ປຸ່ມ​ກະ​ດານ​

     -- ເຄື່ອງຕິດຂັດສຸກເສີນດ້ານຄວາມປອດໄພ: ຫົວເຫັດສີເຫຼືອງ/ສີແດງ ສໍາລັບການປິດວົງຈອນທາງອາກາດຢ່າງໄວວາ

     -- Jig & fixture pneumatic switching ສໍາລັບ clamping / unclamping loops

     -- ເຄື່ອງຈັກການຫຸ້ມຫໍ່, ການພິມແລະສິ່ງທໍການຄວບຄຸມກົນຈັກທີ່ມີຄວາມຖີ່ສູງ

     -- ສັນຍານຕໍາແໜ່ງບ່ອນເຮັດວຽກອັດຕະໂນມັດຂະໜາດນ້ອຍ ແລະ ວົງຈອນປິດກັ້ນຄວາມປອດໄພກົນຈັກ

ຕາຕະລາງປຽບທຽບການຄັດເລືອກ: VM1 / VM2 / VM4 Series

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH VM4 ປ່ຽງກົນຈັກ poppet ຂະຫນາດກາງ 3-port ແມ່ນອຸປະກອນທີ່ມີພອດ Rc1/8 ທົ່ວໄປ, Cv = 0.38 ຄວາມອາດສາມາດການໄຫຼ, ສູນຍາກາດເຕັມທີ່ເຂົ້າກັນໄດ້ຄວາມກົດດັນ ~ 1.0MPa, ການຜະນຶກ poppet ທີ່ເຊື່ອຖືໄດ້, ຕົວກະຕຸ້ນທີ່ສາມາດປ່ຽນແປງໄດ້ຢ່າງສົມບູນແລະຮູບແບບທໍ່ສອງດ້ານ / ລຸ່ມ, ຮັບໃຊ້ເປັນເງື່ອນໄຂການທົນທານຕໍ່ກົນຈັກຂະຫນາດກາງທີ່ຕ້ອງການ, ວາວຄວບຄຸມການເຮັດວຽກທີ່ຫມັ້ນຄົງໃນໄລຍະຍາວທັງຫມົດ. ການປະຕິບັດ.
