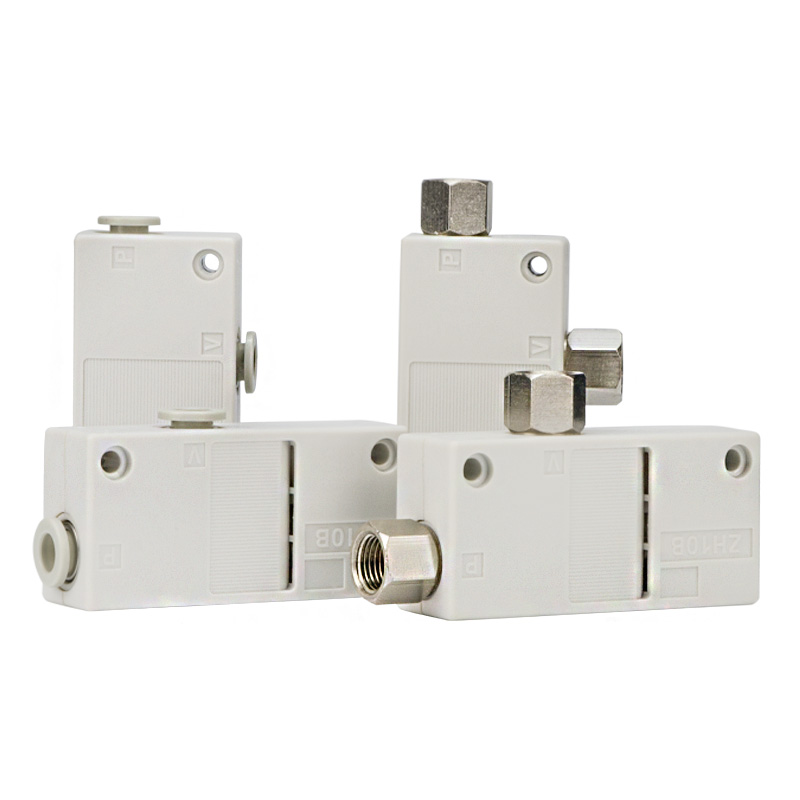

ZH-B Series ປະເພດກ່ອງເຄື່ອງດູດສູນຍາກາດ

ກ່ອງ SOLH ZH-B ປະເພດ ejector ສູນຍາກາດຂັ້ນຕອນດຽວທີ່ມີການກໍ່ສ້າງໃນ silencer, ຫຼຸດລົງໃນເຂົ້າກັນໄດ້ກັບ ZH-B ນໍາເຂົ້າ. ມີພຽງ 2 ພອດ (SUP/VAC), ບໍ່ຈໍາເປັນຕ້ອງມີເຄື່ອງປິດສຽງພາຍນອກ. S ສູງສູນຍາກາດ 88kPa / L ການໄຫຼສູງ 48kPa ຮຸ່ນ, nozzles Φ0.5-2.0mm, ຫນຶ່ງສໍາຜັດຫຼືທາງເລືອກ Rc thread. ກະແສດູດສູງສຸດ 6-90L/ນາທີ, ຮ່າງກາຍ PBT ນ້ຳໜັກເບົາ, ເໝາະສຳລັບອຸປະກອນອັດໂນມັດຂະໜາດນ້ອຍ ແລະການນຳໃຊ້ຫຸ່ນຍົນເລືອກ ແລະຈັດວາງ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ZH-B Series Box Type Vacuum Ejector | ເຄື່ອງປັ່ນໄຟສູນຍາກາດ Venturi ຂັ້ນຕອນດຽວໃນຕົວ Silencer

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການທົດແທນແບບ Drop-in ເຂົ້າກັນໄດ້ກັບຊຸດ ZH-B ທີ່ນໍາເຂົ້າ

1. ພາບລວມຂອງຜະລິດຕະພັນ

ເຄື່ອງດູດຝຸ່ນປະເພດກ່ອງ ZH-B ໃຊ້ຫຼັກການ venturi ຂັ້ນຕອນດຽວກັບເຄື່ອງປິດສຽງພາຍໃນຮ່າງກາຍ. ສະຫງວນໄວ້ພຽງສອງພອດເທົ່ານັ້ນ: ພອດສະໜອງ SUP ແລະພອດສູນຍາກາດ VAC, ບໍ່ມີພອດໄອເສຍແຍກຕ່າງຫາກ. ອາກາດລະບາຍອາກາດຖືກປ່ອຍໂດຍກົງຜ່ານເຄື່ອງປິດສຽງທີ່ມີໃນຕົວ. ການຕິດຕັ້ງງ່າຍດາຍສູງໂດຍບໍ່ມີການຈໍາເປັນຕ້ອງການປິດສຽງພາຍນອກ. ປ່ຽນແປງໄດ້ຢ່າງເຕັມທີ່ກັບ ZH-B ທີ່ນໍາເຂົ້າໃນຂະຫນາດແລະການໂຕ້ຕອບການເຊື່ອມຕໍ່. ມີສອງລຸ້ນປະສິດທິພາບ: S ປະເພດສູນຍາກາດສູງ ແລະ L ປະເພດການໄຫຼສູງ, ມີຂະຫນາດ nozzle ສົມບູນ. ເໝາະສຳລັບເຄື່ອງອັດໂນມັດຂະໜາດນ້ອຍຂະໜາດກະທັດຮັດ ແລະແອັບພລິເຄຊັນເລືອກ ແລະ ສະຖານທີ່ຫຸ່ນຍົນ.

ຄວາມແຕກຕ່າງຂອງຕົວແບບ

• ປະເພດກ່ອງ ZH-B: ເຄື່ອງປິດສຽງໃນຕົວ, 2 ພອດ (SUP & VAC)

• ZH-D Body-ported Type: ບໍ່ມີຕົວປິດສຽງໃນຕົວ, 3 ຜອດເອກະລາດ SUP/VAC/EXH ສໍາລັບທໍ່ພາຍນອກ

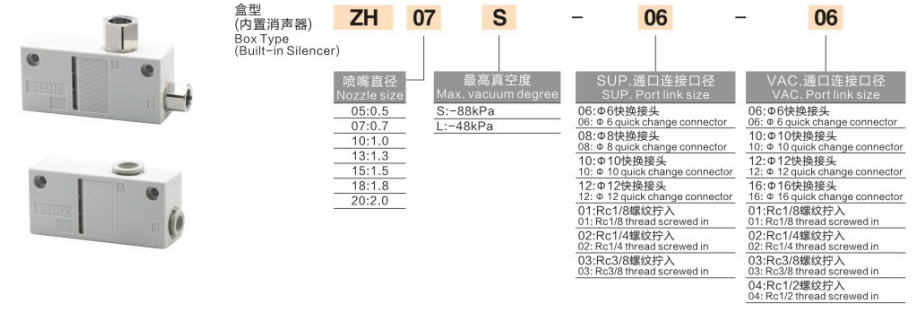

2. ສໍາເລັດການອະທິບາຍ Coding ຕົວແບບ

ຕົວຢ່າງ:ZH07S-06-06

• ZH: ລະຫັດຊຸດ, ເຄື່ອງດູດສູນຍາກາດປະເພດກ່ອງທີ່ມີເຄື່ອງປິດສຽງໃນຕົວ

• 07: ລະຫັດຂະຫນາດຂອງ ຫົວສີດ

• S/L: ລັກສະນະສູນຍາກາດສູງສຸດ. S = ສູນຍາກາດສູງ; L = ໄຫຼສູງ

• 06: SUP ການສະຫນອງຂະຫນາດການເຊື່ອມຕໍ່ພອດ

• 06: ຂະໜາດການເຊື່ອມຕໍ່ພອດສູນຍາກາດ VAC

ລະຫັດ ຫົວສີດ	ຫົວສີດ Bore
05	Φ0.5ມມ
07	Φ0.7ມມ
10	Φ1.0ມມ
13	Φ1.3ມມ
15	Φ1.5ມມ
18	Φ1.8ມມ
20	Φ2.0ມມ

ຕາຕະລາງອ້າງອີງລະຫັດພອດ

ລະຫັດພອດ	ປະເພດການໂຕ້ຕອບ
06	Φ6 ການສໍາພັດຫນຶ່ງທີ່ເຫມາະສົມ
08	Φ8 ການສໍາພັດຄັ້ງດຽວ
10	Φ10 fitting ຫນຶ່ງສໍາຜັດ
12	Φ12 fitting ຫນຶ່ງສໍາຜັດ
16	Φ16 fitting ຫນຶ່ງສໍາຜັດ
01	Rc1/8 ກະທູ້ຜູ້ຍິງ
02	Rc1/4 ກະທູ້ຜູ້ຍິງ
03	Rc3/8 ກະທູ້ຜູ້ຍິງ
04	Rc1/2 ກະທູ້ຜູ້ຍິງ

ຕົວຢ່າງຄໍາສັ່ງ: ZH10S-08-10
ເຄື່ອງດູດຝຸ່ນປະເພດກ່ອງ ZH ທີ່ມີເຄື່ອງປິດສຽງໃນຕົວ, Φ1.0mm nozzle, S high-vacuum grade; ການສະຫນອງພອດ Φ8 ຫນຶ່ງສໍາພັດ fitting, ພອດສູນຍາກາດ Φ10 ຫນຶ່ງແຕະ fitting.

3. ຂໍ້ໄດ້ປຽບການປະຕິບັດຫຼັກ

• ເຄື່ອງປິດສຽງໃນຕົວແບບປະສົມປະສານ: ບໍ່ຈຳເປັນຕ້ອງມີເຄື່ອງປິດສຽງພາຍນອກ. ອາກາດລະບາຍອາກາດຖືກປ່ອຍອອກມາໂດຍຜ່ານໂຄງສ້າງການປິດສຽງພາຍໃນ. ຊິ້ນສ່ວນອາໄຫຼ່ໜ້ອຍລົງ, ສຽງລົບກວນໜ້ອຍ ແລະປະຫຍັດພື້ນທີ່.

• ພຽງແຕ່ 2 ຮູສຽບສໍາລັບສາຍໄຟງ່າຍດາຍ: ພຽງແຕ່ພອດສະຫນອງອາກາດ SUP ແລະພອດສູນຍາກາດ VAC, ບໍ່ມີພອດ EXH ແຍກຕ່າງຫາກ. ເຫມາະສໍາລັບພື້ນທີ່ການຕິດຕັ້ງທີ່ຫນາແຫນ້ນທີ່ຈໍາກັດ.

• ຮຸ່ນປະສິດທິພາບສອງທາງເລືອກ

￮ S ສູນຍາກາດສູງ (-88kPa): ແຮງ adsorption ທີ່ເຂັ້ມແຂງສໍາລັບ workpieces ດີ sealed ເຊັ່ນ: ແຜ່ນເຫຼັກ, ແກ້ວ, PCB ແລະທີ່ຢູ່ອາໄສພາດສະຕິກ.

￮ L ການໄຫຼສູງ (-48kPa): ການດູດຊືມຂະຫນາດໃຫຍ່ເພື່ອຊົດເຊີຍການຮົ່ວໄຫຼຂອງສູນຍາກາດ, ເຫມາະສໍາລັບວັດສະດຸທີ່ມີຮູຂຸມຂົນຫາຍໃຈລວມທັງເຈ້ຍ, ຟິມ, ກ່ອງແລະໂຟມ.

• ການເລືອກພອດຫຼາຍອັນ: Metric one-touch fittings ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບເຄື່ອງຈັກພາຍໃນປະເທດ; Rc ສະບັບ thread ແມ່ຍິງສໍາລັບອຸປະກອນສົ່ງອອກ.

• ຮ່າງກາຍ PBT ນ້ຳໜັກເບົາ: ຫົວ PBT molded ປະສົມປະສານ, ນ້ໍາຕ່ໍາ, ເຫມາະສໍາລັບຫຸ່ນຍົນຂະຫນາດນ້ອຍ EOAT. ສະຫນັບສະຫນູນການຕິດຕັ້ງ screw ໂດຍກົງຫຼືວົງເລັບ.

• ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ: ຕ້ອງໃຊ້ອາກາດບີບອັດແຫ້ງເທົ່ານັ້ນ, ຫ້າມບໍ່ໃຫ້ມີການລະບາຍນໍ້າມັນ.

4. ມາດຕະຖານເຕັກນິກສະເພາະ

ລາຍການພາລາມິເຕີ	ຂໍ້ມູນຈໍາເພາະ
ຫຼັກການການເຮັດວຽກ	ຄວາມກົດດັນທາງລົບ venturi ຂັ້ນຕອນດຽວ
ກາງເຮັດວຽກ	ອາກາດບີບອັດກອງແຫ້ງ, ການສະຫນອງນໍ້າມັນຫ້າມ
ສະຫນອງຂອບເຂດຄວາມກົດດັນທາງອາກາດ	0.25 ~ 0.6MPa, ສູງສຸດ 0.7MPa
ອຸນຫະພູມສະພາບແວດລ້ອມ	5 ~ 60 ℃, ແຫຼ່ງອາກາດໂດຍບໍ່ມີການ icing
ແບບຮ່າງກາຍ	ປະເພດກ່ອງທີ່ມີເຄື່ອງປິດສຽງໃນຕົວ, ມີ 2 ພອດ (SUP/VAC)
S High-vacuum Ultimate Vacuum	-88kPa
L High-flow Ultimate Vacuum	-48kPa

ການປະຕິບັດການອ້າງອີງຢູ່ທີ່ 0.5MPa ຄວາມກົດດັນການສະຫນອງ

ຕົວແບບ	ຫົວສີດ	ກະແສດູດສູງສຸດ L/ນາທີ	ການບໍລິໂພກອາກາດ ລິດ/ນາທີ	ຖ້ວຍດູດທີ່ແນະນໍາ
ZH05S-xx-xx	0.5ມມ	6	13	Φ2-13ມມ
ZH07S-xx-xx	0.7ມມ	12	27	Φ2-20ມມ
ZH10S-xx-xx	1.0ມມ	26	52	Φ2-32ມມ
ZH13S-xx-xx	1.3ມມ	40	88	Φ2-50ມມ
ZH15S-xx-xx	1.5ມມ	58	117	Φ2-100ມມ
ZH18S-xx-xx	1.8ມມ	76	165	Φ2~125ມມ
ZH20S-xx-xx	2.0ມມ	90	201	Φ2~150ມມ

5. ປະເພດກ່ອງ ZH-B VS ປະເພດ ZH-D ຮ່າງກາຍ ported

ລາຍການປຽບທຽບ	ປະເພດກ່ອງ ZH-B (ຕົວປິດສຽງໃນຕົວ)	ZH-D Body-ported Type
ປະລິມານພອດ	2 ພອດ: SUP + VAC; ລະບາຍອາກາດອອກຜ່ານເຄື່ອງປິດສຽງໃນຕົວ	3 ພອດເອກະລາດ SUP/VAC/EXH, ບໍ່ມີຕົວປິດສຽງໃນຕົວ
Silencer	Silencer ປະສົມປະສານ, ພ້ອມສໍາລັບການນໍາໃຊ້	ພອດ EXH ຕ້ອງເຊື່ອມຕໍ່ເຄື່ອງປິດສຽງພາຍນອກ, ຖ້າບໍ່ດັ່ງນັ້ນສຽງດັງ
ພື້ນທີ່ການຕິດຕັ້ງ	ຮູບແບບກະທັດລັດ, ທໍ່ນ້ອຍທີ່ສຸດ, ເຫມາະສໍາລັບການຕິດຕັ້ງຂະຫນາດນ້ອຍ	ພື້ນທີ່ພິເສດສະຫງວນໄວ້ສໍາລັບທໍ່ລະບາຍອາກາດ
ສະຖານະການຄໍາຮ້ອງສະຫມັກ	ເຄື່ອງສ້ອມແຊມຂະໜາດນ້ອຍ, ສະຖານີຈຳກັດພື້ນທີ່, ບໍ່ຈຳເປັນຕ້ອງມີໄອເສຍກາງ	ຫຸ່ນຍົນ EOAT, ການໄຫຼອອກຈາກສູນກາງ, ໂມດູນຂະຫນານຫຼາຍ ejector

6. ແນະນຳການເລືອກ

• ການເລືອກຮຸ່ນ S/L

￮ ✅ S ມີສູນຍາກາດສູງ: ຊິ້ນວຽກທີ່ຜະນຶກເຂົ້າກັນໄດ້ກ້ຽງຕ້ອງການແຮງດູດຊຶມທີ່ເຂັ້ມແຂງ.

￮ ✅ L High-flow: ຊິ້ນວຽກທີ່ຮົ່ວເຊັ່ນ: ກ່ອງ, ຟິມ, ຜ້າ, ການໄຫຼຂະຫນາດໃຫຍ່ຊົດເຊີຍການຮົ່ວໄຫຼຂອງສູນຍາກາດ.

• ການເລືອກທໍ່ ຫົວສີດ: ເລືອກໂດຍອີງໃສ່ພື້ນທີ່ດູດຂອງຈອກດູດທັງໝົດ. nozzle ຂະຫນາດໃຫຍ່ນໍາເອົາການໄຫຼທີ່ສູງຂຶ້ນແລະການບໍລິໂພກອາກາດທີ່ສູງຂຶ້ນ. ຫຼີກລ່ຽງປ້ຳຂະໜາດໃຫຍ່ເພື່ອປ້ອງກັນສິ່ງເສດເຫຼືອທາງອາກາດທີ່ຖືກບີບອັດ.

• ການເລືອກພອດ: Metric one-touch fittings (06/08/10) ສໍາລັບອັດຕະໂນມັດພາຍໃນປະເທດ; Rc thread (01/02) ສໍາລັບເຄື່ອງສົ່ງອອກ.

• ການກວດຫາສູນຍາກາດ: ບໍ່ມີເຊັນເຊີຄວາມກົດດັນໃນຕົວ. ຕິດຕັ້ງສະວິດຄວາມກົດດັນສູນຍາກາດ ZSE ໃນວົງຈອນສູນຍາກາດສໍາລັບການຢືນຢັນສູນຍາກາດຫຼືສັນຍານເຕືອນພາກສ່ວນທີ່ຂາດຫາຍໄປ.

7. ວົງຈອນ Pneumatic ມາດຕະຖານ

ຫນ່ວຍບໍລິການແຫຼ່ງອາກາດ AFC (ຫນ່ວຍບໍລິການຫມອກນ້ໍາມັນຫ້າມ) → 3/2 solenoid valve → SUP port ຂອງ ZH-B; ພອດສູນຍາກາດ VAC → ການກັ່ນຕອງສູນຍາກາດ ZFC → ຖ້ວຍດູດສູນຍາກາດ.

8. ບັນທຶກການດໍາເນີນງານທີ່ສໍາຄັນ

• ນໍ້າມັນເຄື່ອງຫຼໍ່ຫຼອມນໍ້າມັນແມ່ນຖືກຫ້າມຢ່າງເຂັ້ມງວດ. ການປົນເປື້ອນຂອງນ້ໍາມັນຈະອຸດຕັນ nozzle ຂະຫນາດນ້ອຍແລະຫຼຸດຜ່ອນແຮງດູດ.

• ການກັ່ນຕອງສູນຍາກາດ ZFC ຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ດ້ານສູນຍາກາດເພື່ອສະກັດຂີ້ຝຸ່ນແລະປ້ອງກັນ nozzle.

• ຄວາມກົດດັນການສະຫນອງທີ່ແນະນໍາ: 0.4 ~ 0.5MPa. ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວພາຍໃຕ້ຄວາມກົດດັນເຕັມ 0.6MPa ແມ່ນບໍ່ແນະນໍາ.

• ຮັກສາທໍ່ລະຫວ່າງ ejector ແລະຈອກດູດໃຫ້ສັ້ນເທົ່າທີ່ເປັນໄປໄດ້, ຫຼຸດຜ່ອນປະລິມານທໍ່ສໍາລັບການຕອບສະຫນອງສູນຍາກາດໄວຂຶ້ນ.

• ອົງປະກອບສຽງງຽບໃນຕົວຈະສະສົມຂີ້ຝຸ່ນຫຼັງຈາກໃຊ້ເວລາດົນນານ. ເຮັດຄວາມສະອາດຫຼືປ່ຽນອົງປະກອບສຽງງຽບເມື່ອການດູດຊຶມຫຼຸດລົງ.
