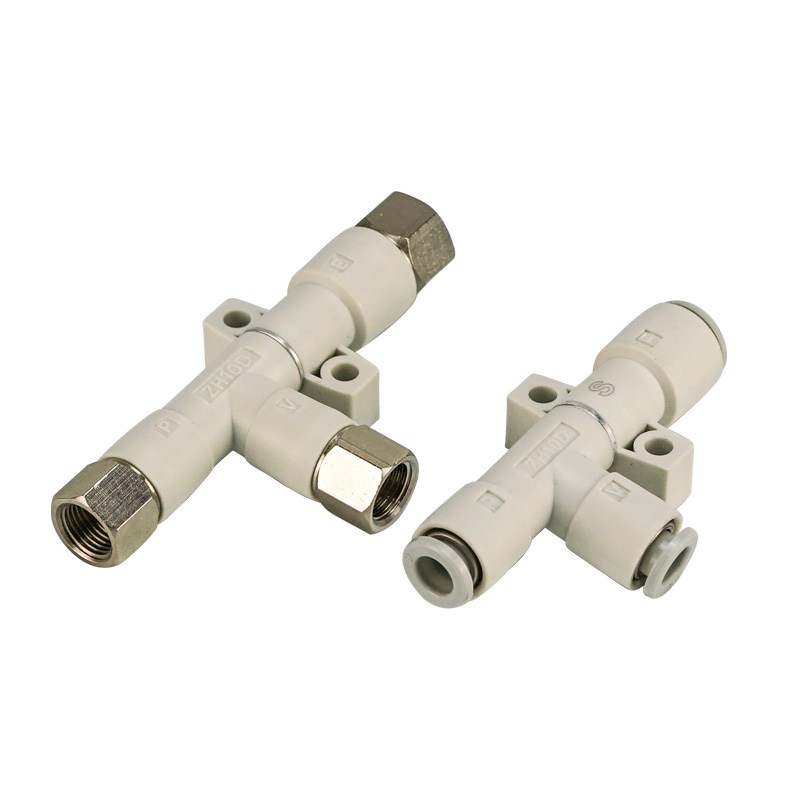

ZH-D Series Body-Ported Vacuum Ejector

ZH-D Series Body-Ported Vacuum Ejector | Single-Stage Venturi Direct Pneumatic Connection Generator ສູນຍາກາດ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ການປ່ຽນກົນຈັກເຕັມຮູບແບບກັບເຄື່ອງກໍາເນີດສູນຍາກາດ ZH Series ທີ່ນໍາເຂົ້າ

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ZH-D ປະເພດ ported ຮ່າງກາຍແມ່ນຂັ້ນຕອນດຽວ venturi vacuum ejector. ສາມພອດເອກະລາດລວມທັງພອດສະຫນອງ SUP, ພອດສູນຍາກາດ VAC ແລະພອດໄອເສຍ EXH ຕ້ອງການທໍ່ພາຍນອກ. ບໍ່ມີເຄື່ອງປິດສຽງໃນຕົວພາຍໃນຕົວເຄື່ອງຫຼັກ. ການອອກແບບກະທັດຮັດແລະນ້ໍາຫນັກເບົາທີ່ມີໂຄງສ້າງ nozzle ຢາງປະສົມປະສານ, ສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ ZH ທີ່ນໍາເຂົ້າ.

  ຄວາມແຕກຕ່າງຂອງຕົວແບບ

     • ZH-D Body-ported type: ສາມພອດສໍາລັບທໍ່ພາຍນອກ, ໂດຍບໍ່ມີຕົວປິດສຽງໃນຕົວ.

     • ZH-B ປະເພດກ່ອງ: ພ້ອມກັບເຄື່ອງປິດສຽງພາຍໃນຕົວແບບປະສົມປະສານ, ມີພຽງການສະໜອງ ແລະພອດສູນຍາກາດທີ່ສະຫງວນໄວ້.

  ສອງ​ປະ​ເພດ​ການ​ປະ​ຕິ​ບັດ​:

     • S-specification (High-vacuum): ສູນຍາກາດສູງສຸດ ‑90kPa, ເໝາະສຳລັບວຽກກ້ຽງທີ່ຜະນຶກເຂົ້າກັນໄດ້.

     • L-specification (High-flow): ການໄຫຼດູດຂະຫນາດໃຫຍ່ທີ່ມີລະດັບສູນຍາກາດຕ່ໍາ, ສໍາລັບ workpieces porous breathable ເຊັ່ນເຈ້ຍ, fabric ແລະ carton.

  Nozzle bore ກວມເອົາ Φ0.5 / 0.7 / 1.0 / 1.3 / 1.5 / 1.8 / 2.0mm. ສະ​ຫນັບ​ສະ​ຫນູນ​ທາງ​ເລືອກ​ການ​ເຊື່ອມ​ຕໍ່​ທີ່​ຫຼາກ​ຫຼາຍ​: fitting ຫນຶ່ງ​ສໍາ​ພັດ​, G/Rc thread​, NPT imperial thread​. ການ​ແກ້​ໄຂ​ການ​ຕິດ​ຕັ້ງ​ຫຼາຍ​: screw fastening ໂດຍ​ກົງ​, ວົງ​ເລັບ​ຕິດ​ຕັ້ງ​ແລະ​ການ​ຕິດ​ຕັ້ງ DIN rail​. ນຳໃຊ້ຢ່າງກ້ວາງຂວາງສຳລັບໂປຣແກຣມ end effector ຫຸ່ນຍົນ ແລະແອັບພລິເຄຊັນໂມດູນຫຼາຍສະຖານີ.

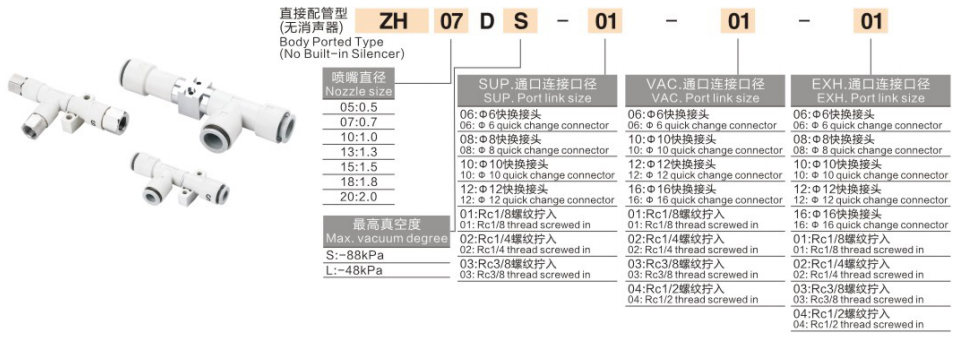

2. ສໍາເລັດການອະທິບາຍ Coding ຕົວແບບ

ຕົວແບບຕົວຢ່າງ:ZH10DSA-06-08-10

     • ZH: ລະຫັດຊຸດຂອງເຄື່ອງດູດສູນຍາກາດ

     • 10: Nozzle bore code

     • D/B: ຮູບ​ຮ່າງ​ຮ່າງ​ກາຍ​. D = ປະເພດ ported ຮ່າງກາຍທີ່ມີ 3 ພອດພາຍນອກໂດຍບໍ່ມີເຄື່ອງປິດສຽງໃນຕົວ; B = ປະເພດກ່ອງທີ່ມີເຄື່ອງປິດສຽງປະສົມປະສານ

     • S/L: ລັກສະນະສູນຍາກາດ. S = high-vacuum type ultimate ‑90kPa ທີ່ມີກະແສດູດປານກາງ; L = ປະເພດກະແສສູງ. ZH05-13 ສຸດທ້າຍ -48kPa; ZH15-20 ສຸດທ້າຍ -66kPa, ການໄຫຼຂະຫນາດໃຫຍ່ສໍາລັບ workpieces breathable

     • A: ລຸ້ນນ້ຳໜັກເບົາລຸ້ນໃໝ່ທີ່ມີຂະໜາດສັ້ນລົງ ແລະນ້ຳໜັກຫຼຸດລົງ

     • -06-08-10: ຂໍ້ກໍາຫນົດພອດ(SUP-VAC-EXH). ຕົວເລກສອງຕົວເລກແມ່ນຫຍໍ້ມາຈາກຂະໜາດການຈັບຄູ່ແບບສໍາຜັດດຽວ (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 ສໍາລັບກະທູ້ G/Rc; N01/N02 ສໍາລັບ NPT imperial thread.

  ຕົວຢ່າງຄໍາສັ່ງ: ZH13DSA-08-10-10
     ZH body-ported vacuum ejector, Φ1.3mm nozzle, S ເກຣດສູນຍາກາດສູງ, ຮຸ່ນໃຫມ່ A lightweight; ພອດສະໜອງ Φ8, ພອດສູນຍາກາດ Φ10, ພອດສະຫາຍ Φ10 ພໍດີສຳຜັດຄັ້ງດຽວ.

3. ຂໍ້ໄດ້ປຽບການປະຕິບັດຫຼັກ

     • ສາມພອດພາຍນອກເອກະລາດຢ່າງເຕັມສ່ວນ: ການສະຫນອງ SUP ແຍກຕ່າງຫາກ, ສູນຍາກາດ VAC ແລະພອດໄອເສຍ EXH. ອາຍແກັສໄອເສຍສາມາດເຊື່ອມຕໍ່ silencer ພາຍນອກຫຼືທໍ່ລະບາຍອາກາດສູນກາງ. ເຫມາະສໍາລັບຫຸ່ນຍົນ end effector ແລະການເຊື່ອມໂຍງໂມດູນ, ບໍ່ເສຍຄ່າຈາກຂໍ້ຈໍາກັດຂອງຊ່ອງ silencer ພາຍໃນ.

     • nozzle ຢາງປະສົມປະສານທີ່ມີນ້ໍາຫນັກເບົາ: Nozzle ແລະຮ່າງກາຍຕົ້ນຕໍ molded ປະສົມປະສານສໍາລັບການຫຼຸດຜ່ອນນ້ໍາທີ່ໂດດເດັ່ນ, ທີ່ສົມບູນແບບສໍາລັບການເຄື່ອນທີ່ຄວາມໄວສູງ EOAT. ຮຸ່ນ A ໃຫມ່ເຮັດໃຫ້ຄວາມຍາວແລະຄວາມສູງສັ້ນລົງ, ນ້ໍາຫນັກຫຼຸດລົງເຖິງ 74%.

     • ທາງເລືອກການປະຕິບັດການສູນຍາກາດຄູ່: S ເປັນສູນຍາກາດສູງສໍາລັບ workpieces ປິດຢ່າງລຽບລວມທັງແກ້ວ, ແຜ່ນໂລຫະແລະທີ່ຢູ່ອາໄສພາດສະຕິກ; L high-flow ສໍາລັບ carton, film, fabric ແລະວັດສະດຸທີ່ມີຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼສໍາລັບການຊົດເຊີຍການຮົ່ວໄຫຼ.

     • ການເລືອກພອດທີ່ອຸດົມສົມບູນ: Metric one-touch fitting, G/Rc pipe thread ແລະ NPT imperial thread ສໍາລັບການປັບອຸປະກອນຕະຫຼາດທົ່ວໂລກ.

     • ວິທີການຕິດຕັ້ງທີ່ມີຄວາມຫຼາກຫຼາຍ: ການຍຶດສະກູໂດຍກົງ, ວົງເລັບມາດຕະຖານ, ວົງເລັບຮູບຊົງ L ແລະຕົວຍຶດ DIN ສໍາລັບຮູບແບບທີ່ຍືດຫຍຸ່ນ.

     • ຄວາມຕ້ອງການການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ: ການຫຼໍ່ຫຼອມນໍ້າມັນແມ່ນຖືກຫ້າມ, ຕ້ອງການພຽງແຕ່ອາກາດທີ່ຖືກກອງແຫ້ງເທົ່ານັ້ນ.

4. ມາດຕະຖານເຕັກນິກສະເພາະ

ປະສິດທິພາບທີ່ 0.5MPa ຄວາມກົດດັນການສະຫນອງ (ANR)

ສໍາລັບຕົວແປ L-high-flow: ການດູດທີ່ສູງຂຶ້ນພາຍໃຕ້ທໍ່ nozzle ດຽວກັນທີ່ມີລະດັບສູນຍາກາດສຸດທ້າຍຕ່ໍາ.

5. ຕາຕະລາງປຽບທຽບ ZH-D VS ZH-B

6. ການແນະນຳການເລືອກແບບເທື່ອລະຂັ້ນຕອນ

     • ການຄັດເລືອກການປະຕິບັດ S/L

 ￮ ✅ S high-vacuum (‑90kPa): ຊິ້ນວຽກທີ່ຜະນຶກເຂົ້າກັນໄດ້ຢ່າງລຽບງ່າຍເຊັ່ນ: ແຜ່ນເຫຼັກ, ແກ້ວ, ເຮືອນພາດສະຕິກ, PCB; ການຮົ່ວໄຫຼເລັກນ້ອຍ, ຕ້ອງການແຮງດູດຊຶມສູງ.

 ￮ ✅ L-flow ສູງ: ກ່ອງ, ໂຟມ, ຟິມ, ຜ້າ ແລະ ຊິ້ນວຽກອື່ນໆ ທີ່ລະບາຍອາກາດໄດ້ດີ, ການໄຫຼເຂົ້າໃຫຍ່ຈະຊົດເຊີຍການຮົ່ວໄຫຼຂອງສູນຍາກາດ.

     • ການຄັດເລືອກເຈາະ ຫົວສີດ: ເລືອກຕາມພື້ນທີ່ດູດຂອງຈອກດູດທັງໝົດ. nozzle ຂະຫນາດໃຫຍ່ນໍາເອົາການດູດຊຶມທີ່ສູງຂຶ້ນໃນຂະນະທີ່ການບໍລິໂພກອາກາດສູງຂຶ້ນ. ຫຼີກລ່ຽງປ້ຳຂະໜາດເກີນເພື່ອປ້ອງກັນສິ່ງເສດເຫຼືອທີ່ຖືກບີບອັດ.

     • ການເລືອກປະເພດພອດ: Metric one-touch fitting (06/08/10/12) ສໍາລັບອຸປະກອນອັດຕະໂນມັດພາຍໃນປະເທດ; G thread / NPT thread ສໍາລັບເຄື່ອງສົ່ງອອກຕ່າງປະເທດ.

     • ບັນທຶກການລະບາຍອາກາດສໍາລັບ D-type: D-variant ບໍ່ມີຕົວປິດສຽງໃນຕົວ. ພອດໄອເສຍ EXH ຕ້ອງເຊື່ອມຕໍ່ເຄື່ອງປິດສຽງພາຍນອກຖ້າບໍ່ດັ່ງນັ້ນສິ່ງລົບກວນຈະຮ້າຍແຮງ; ຫຼືເສັ້ນທາງທໍ່ລະບາຍອາກາດອອກຈາກຕູ້ອຸປະກອນ.

     • ການແກ້ໄຂການກວດຫາສູນຍາກາດ: ເຄື່ອງດູດສູນຍາກາດຊຸດ ZH ໂດຍບໍ່ມີການປ່ຽນຄວາມກົດດັນໃນຕົວ. ເພີ່ມສະວິດແຮງດັນສູນຍາກາດ ZSE ພາຍນອກຖ້າຕ້ອງການຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການເລືອກປາຍແຂນຂອງຫຸ່ນຍົນ EOAT: ຊິ້ນສ່ວນພາດສະຕິກ 3C, PCB ແລະການຈັດການແຜ່ນຫມໍ້ໄຟ

     • ອຸດສາຫະກໍາການຫຸ້ມຫໍ່: carton, film and paper material pick-up

     • ການຖອດສ່ວນຂະຫນາດນ້ອຍສໍາລັບຫຸ່ນຍົນສີດແມ່ພິມ

     • ໂມດູນສູນຍາກາດແບບຂະໜານ ສຳລັບການດູດຊຶມແບບຊິງໂຄນຫຼາຍຈອກ

     • ສະຖານີອັດຕະໂນມັດທີ່ຕ້ອງການສູນເສຍອາຍແກັສເສຍອອກຈາກເຮືອນອຸປະກອນ

8. ລາຍ​ລະ​ອຽດ​ແຜນ​ວາດ Pneumatic Circuit ມາດຕະຖານ

     ZH-D body-ported ວົງຈອນມາດຕະຖານ: AFC ການກັ່ນຕອງແຫຼ່ງອາກາດ (ຫນ່ວຍບໍລິການຫມອກນ້ໍາຫ້າມ) → 3/2 solenoid valve → SUP port ຂອງ ZH-D; ພອດສູນຍາກາດ VAC ເຊື່ອມຕໍ່ຕົວກອງສູນຍາກາດ ZFC ຫຼັງຈາກນັ້ນໄປຫາຈອກດູດ; ພອດໄອເສຍ EXH ເຊື່ອມຕໍ່ເຄື່ອງປິດສຽງພາຍນອກ ຫຼືທໍ່ລະບາຍອາກາດທີ່ສົ່ງຜ່ານອຸປະກອນພາຍນອກ.

9. ບັນທຶກການດໍາເນີນງານທີ່ສໍາຄັນ

     • ຫ້າມບໍ່ໃຫ້ມີການລະບາຍນໍ້າມັນ. ນໍ້າມັນທີ່ປົນເປື້ອນຈະອຸດຕັນຮູທໍ່ຫົວນ້ອຍໆ, ເຮັດໃຫ້ເກີດການເສື່ອມສະພາບຂອງແຮງດູດ ຫຼືຄວາມລົ້ມເຫຼວຢ່າງສົມບູນ. ມີພຽງແຕ່ການກັ່ນຕອງອາກາດເທົ່ານັ້ນທີ່ຈະຖືກນໍາໃຊ້ເພື່ອການປິ່ນປົວແຫຼ່ງອາກາດ.

     • ການກັ່ນຕອງສູນຍາກາດໃນແຖວ ZFC ຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ດ້ານສູນຍາກາດ. ການເຂົ້າໄປໃນຝຸ່ນຂີ້ຝຸ່ນຈະນໍາໄປສູ່ການອຸດຕັນ nozzle.

     • ສຳລັບຮູສຽບອອກດ້ວຍຕົວເຄື່ອງ ZH-D, ພອດໄອເສຍ EXH ຕ້ອງຕິດຕັ້ງເຄື່ອງປິດສຽງເພື່ອຫຼີກເວັ້ນລະດັບສຽງດັງເກີນໄປ.

     • ຄວາມກົດດັນການສະຫນອງທີ່ແນະນໍາ: 0.4-0.5MPa. ການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວພາຍໃຕ້ເຕັມ 0.6MPa ບໍ່ໄດ້ຖືກແນະນໍາ.

     • ຫຼຸດຄວາມຍາວຂອງທໍ່ລະຫວ່າງເຄື່ອງດູດສູນຍາກາດ ແລະ ຖ້ວຍດູດ, ຫຼຸດປະລິມານທໍ່ສໍາລັບການຕອບສະໜອງສູນຍາກາດໄວຂຶ້ນ.
