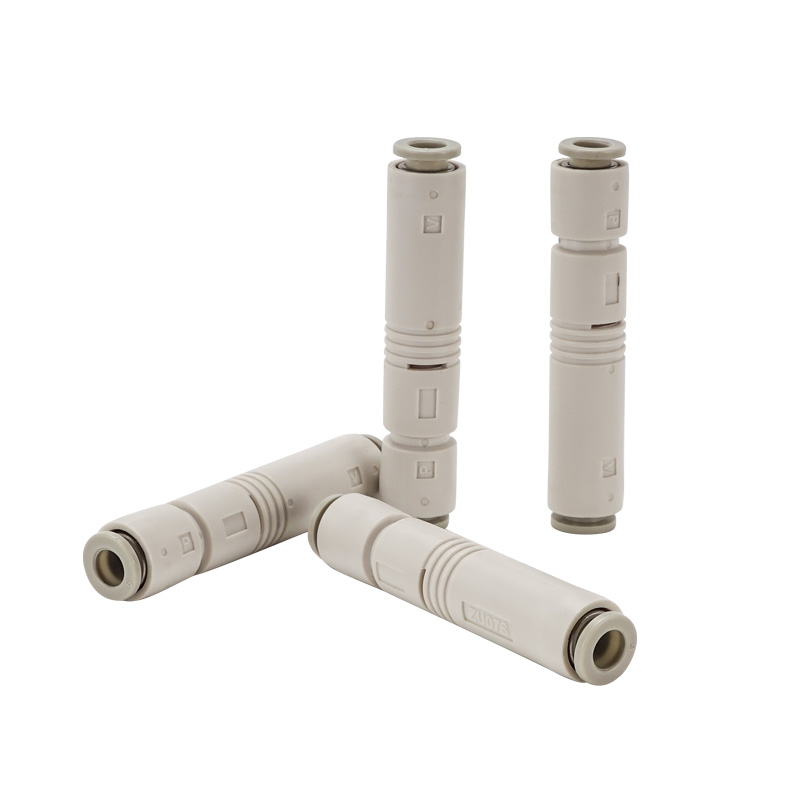

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ ZU ແມ່ນເຄື່ອງດູດສູນຍາກາດແບບທໍ່ເສັ້ນຊື່. ພອດສູນຍາກາດແລະພອດສະຫນອງອາກາດຖືກຈັດລຽງເປັນເສັ້ນກົງ. ມັນມີຂະ ໜາດ ນ້ອຍທີ່ສຸດ, ນ້ ຳ ໜັກ ເບົາທີ່ສຸດແລະການຕິດຕັ້ງປະຫຍັດພື້ນທີ່. ເຫມາະສໍາລັບຈອກດູດທີ່ແຈກຢາຍ, ອົງປະກອບການເຄື່ອນຍ້າຍແລະພື້ນທີ່ຈໍາກັດແຄບ.

2. ໂຄງສ້າງຫຼັກ ແລະ ຫຼັກການເຮັດວຽກ

     • ໂຄງສ້າງ: ພອດສະຫນອງ SUP → nozzle → diffuser →ພອດສູນຍາກາດ VAC →ພອດໄອເສຍ EXH, ຮ່າງກາຍ resin molded ປະສົມປະສານ.

     • ຫຼັກການ: jet ຄວາມໄວສູງຂອງອາກາດ compressed ຜ່ານ nozzle ສ້າງຄວາມກົດດັນທາງລົບຢູ່ທີ່ພອດສູນຍາກາດສໍາລັບການ adsorption ສູນຍາກາດ; ທໍ່ລະບາຍອາກາດທີ່ມີໂຄງສ້າງການປິດສຽງໃນຕົວ.

     • ວັດສະດຸ: ຮ່າງກາຍຕົ້ນຕໍ: ວິສະວະກໍາຢາງ PBT; ການ​ສໍາ​ພັດ​ຫນຶ່ງ​ສໍາ​ພັດ​: POM​. ບໍ່ມີທອງແດງ & ບໍ່ມີ fluorine, ປະຕິບັດຕາມ RoHS.

     • ນ້ຳໜັກ: ZU05 ≈6.5g, ZU07≈7.0g; ZU□A ສະບັບປັບປຸງໃຫມ່ພຽງແຕ່ 3.9g.

3. ກົດລະບຽບການຂຽນລະຫັດຕົວແບບ (ມາດຕະຖານ SMC)

  ເວີຊັນເກົ່າ (ZU05 / ZU07)

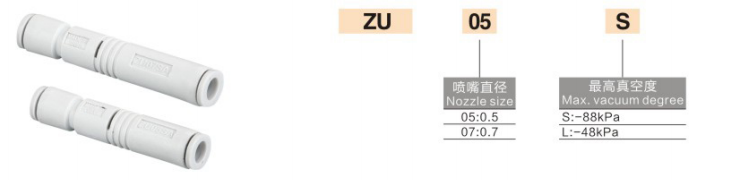

  ຮູບແບບ: ZU + nozzle bore + type(S/L)

     • ZU05S: Φ0.5 nozzle, ປະເພດສູນຍາກາດສູງ (-84kPa)

     • ZU05L: Φ0.5 nozzle, ປະເພດການໄຫຼສູງ (-48kPa)

     • ZU07S: Φ0.7 nozzle, ປະເພດສູນຍາກາດສູງ

     • ZU07L: Φ0.7 nozzle, ປະເພດການໄຫຼສູງ

  ສະບັບປັບປຸງໃໝ່ (ZU□A, ສັ້ນກວ່າ ແລະອ່ອນກວ່າ)

  ຮູບແບບ: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = ສູນຍາກາດສູງ (-87~-90kPa); L = ການໄຫຼສູງ (-48kPa)

     • A = ສະບັບປັບປຸງ: ຄວາມຍາວສັ້ນລົງ 11%, ນ້ໍາຫນັກຫຼຸດລົງ 40%

4. ຕາຕະລາງພາລາມິເຕີທີ່ສໍາຄັນ @0.45MPa ຄວາມກົດດັນການສະຫນອງມາດຕະຖານ

5. S ສູນຍາກາດສູງ VS L ການໄຫຼສູງ

     • S ປະເພດສູນຍາກາດສູງ: ສູນຍາກາດສູງສຸດ -84~-90kPa. ສໍາລັບຈອກດູດຂະຫນາດນ້ອຍ, ແຜ່ນບາງໆ, ຜະນຶກເຂົ້າກັນໄດ້ດີ, ຮຽກຮ້ອງໃຫ້ມີການດູດຊຶມທີ່ເຂັ້ມແຂງ, ເຊັ່ນ: ອົງປະກອບເອເລັກໂຕຣນິກແລະຮູບເງົາບາງໆ.

     • L ປະເພດການໄຫຼສູງ: Ultimate vacuum -48kPa ມີການໄຫຼດູດຂະຫນາດໃຫຍ່. ເຫມາະສໍາລັບ workpieces ດ້ານ porous / rough, ຈອກດູດຂະຫນາດໃຫຍ່, ການຮົ່ວໄຫລສູງແລະຄວາມຕ້ອງການຕອບສະຫນອງໄວ, e.g. carton ແລະກະດານໄມ້.

6. ຄູ່ມືການຕິດຕັ້ງ & ທໍ່

  1. ການຕິດຕັ້ງ: Mountable ໃນທິດທາງໃດກໍ່ຕາມ, ບໍ່ຈໍາເປັນຕ້ອງມີວົງເລັບແກ້ໄຂ; ສາມາດໃສ່ໄດ້ໂດຍກົງຢູ່ກາງທໍ່ສົ່ງອາກາດ.

  2. ທໍ່

￮ ພອດການສະຫນອງ SUP: ເຊື່ອມຕໍ່ Φ6 ທໍ່ອາກາດ (ມາດຕະຖານ)

￮ ພອດສູນຍາກາດ VAC: ເຊື່ອມຕໍ່ຈອກດູດ / ທໍ່ສູນຍາກາດ

￮ ພອດໄອເສຍ EXH: ເປີດໃຫ້ບັນຍາກາດ, ຫ້າມປິດກັ້ນ

  3. ຄວາມກົດດັນ: ມາດຕະຖານ 0.45MPa, ລະດັບການເຮັດວຽກ 0.1 ~ 0.6MPa

  4. ອຸນຫະພູມ: 5 ~ 50 ℃ (ບໍ່ icing ໃນ​ແຫຼ່ງ​ອາ​ກາດ​)

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • 3C ເອເລັກໂຕຣນິກ, semiconductor, ກະຈາຍ adsorption ກັບຈອກດູດຂະຫນາດນ້ອຍ

     • ສາຍການຜະລິດອັດຕະໂນມັດ, ການເຄື່ອນຍ້າຍພາກສ່ວນ / ຫຸ່ນຍົນ end effector

     • ພື້ນທີ່ການຕິດຕັ້ງແຄບ, ນ້ຳໜັກເບົາ ແລະ ແອັບພລິເຄຊັນຕອບສະໜອງຄວາມໄວສູງ

     • ການຈັດການເຈ້ຍບາງໆ, ຟິມບາງໆ, ຊິ້ນສ່ວນນ້ອຍໆແລະຊິບເອເລັກໂຕຣນິກ

8. ການປຽບທຽບການຄັດເລືອກ: ZU vs ZB vs ZL
