ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

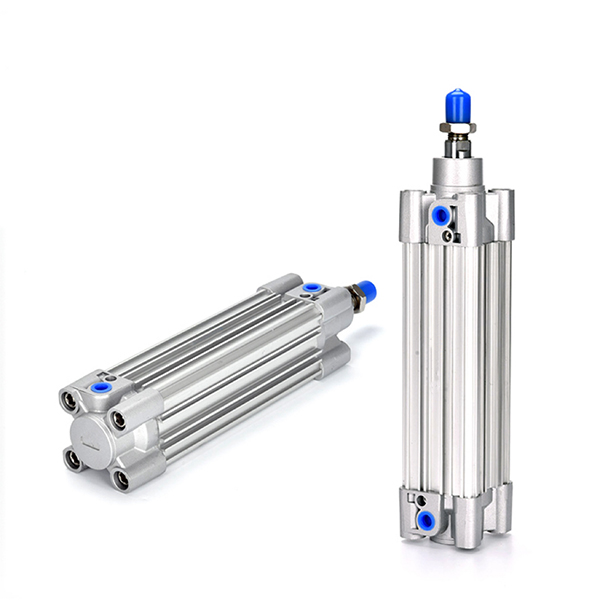

SOLH CP96S ຊຸດ tie rod cylinder ປະຕິບັດຕາມມາດຕະຖານສາກົນ ISO15552 / VDMA24562. ຮັບຮອງເອົາຖັງອາລູມິນຽມ profile ທີ່ມີລະບົບ cushion ຄູ່ ( cushion ອາກາດປັບໄດ້ + pad buffer ຢາງ). ຄຸນນະສົມບັດສຽງລົບກວນຕ່ໍາ, ຄວາມເຂັ້ມງວດສູງ, ເຫມາະສໍາລັບຄວາມໄວສູງ, ຄວາມຖີ່ reciprocating ຄວາມໄວສູງແລະການນໍາໃຊ້ລະບົບອັດຕະໂນມັດທີ່ຫນັກຫນ່ວງໃນເສັ້ນເລືອດຕັນໃນຍາວ. ການແລກປ່ຽນກົນຈັກໂດຍກົງກັບຊຸດ CP96S ຕົ້ນສະບັບ.
1. ໂຄງປະກອບການ: ຖັງ profile ມີ rods ການກໍ່ສ້າງໃນ, 15% ສີມ້ານກວ່າກະບອກ tie rod ແບບດັ້ງເດີມ. ເບາະສອງຢ່າງສາມາດດູດຊຶມຜົນກະທົບດ້ານທ້າຍໄດ້ຢ່າງຫຼວງຫຼາຍ ແລະຫຼຸດຜ່ອນສຽງລົບກວນໃນການເຮັດວຽກ.
2. ວັດສະດຸ: ຖັງອາລູມິນຽມແຂງ anodized, ຫມວກທ້າຍທີ່ມີຄວາມເຂັ້ມແຂງສູງ, rod piston ແຂງ chrome plated. ທົນທານຕໍ່ການສວມໃສ່ແລະຊີວິດການບໍລິການຍາວ.
3. ຕົວແປຂອງການດໍາເນີນງານ
-- CP96S: ຮູບແບບມາດຕະຖານການປະຕິບັດສອງເທົ່າ rod ດຽວ
-- CP96SD (suffix W): Double rod double acting, ປະສິດທິພາບຕ້ານການບິດເບືອນທີ່ດີເລີດ
-- Suffix -S: ວົງແມ່ເຫຼັກໃນຕົວສໍາລັບສະວິດແມ່ເຫຼັກ
4. ລະບົບເບາະ: ເບາະແອ + ຢາງປະສົມ buffer, ທີ່ສົມບູນແບບສໍາລັບການ 50 ~ 1000mm / s ວົງຈອນຄວາມໄວສູງ.
5. ຄວາມແຂງກະດ້າງສູງ: ຫມວກທ້າຍ machined ຄວາມແມ່ນຍໍາ, deflection piston rod ຂະຫນາດນ້ອຍ, ທີ່ເຂັ້ມແຂງຕ້ານການໂຫຼດຊົດເຊີຍ.
6. Sensor Groove: ສະລັອດຕິງສະຫງວນສໍາລັບສະຫຼັບແມ່ເຫຼັກຊຸດ M9B, A93.
7. Interchangeability: ISO15552 ຂະຫນາດມາດຕະຖານ, ເຫມາະສົມກັບ SE, SAI, DNC ຊຸດອຸປະກອນເສີມ.

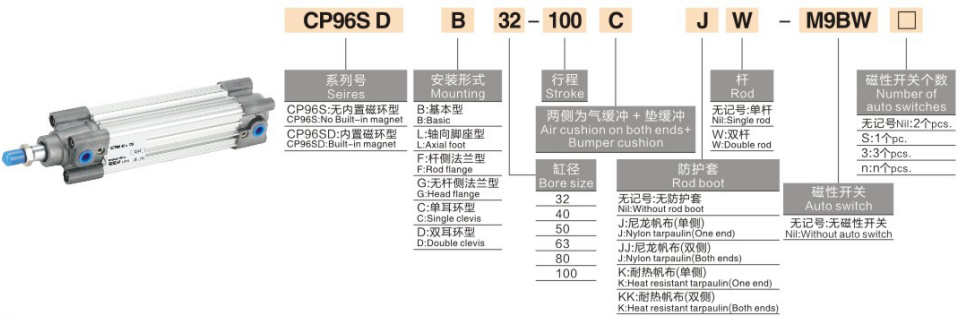

1. ຕົວຢ່າງ: CP96SB40-100W-S
|
ພາກສ່ວນ |
ລະຫັດ |
ຄໍານິຍາມ |
| CP96S |
ລະຫັດຊຸດ |
ISO15552 Tie rod profile cylinder |
|
B |
ລະຫັດການຕິດຕັ້ງ |
B=ພື້ນຖານ; L=ຕີນ; F=ປະຕູຮົ້ວ Rod; G = ຝາແປນ; C=Clevis ດ່ຽວ; D=ສອງ clevis |
|
40 |
ຂະຫນາດເຈາະ |
φ32/40/50/63/80/100/125 ມມ |
|
100 |
ຄວາມຍາວຂອງເສັ້ນເລືອດຕັນ |
ມາດຕະຖານ: 25 ~ 800mm, custom ສູງສຸດ 2000mm |
|
W |
Double Rod Mark |
ເອົາ W ສໍາລັບ rod ດຽວ |
| -ສ |
ທາງເລືອກແມ່ເຫຼັກ |
ແຫວນແມ່ເຫຼັກໃນຕົວ |
2. ຕົວຢ່າງຄໍາສັ່ງມາດຕະຖານ
-- CP96SB50-200-S: Bore50, stroke200, rod ດຽວ, ປະເພດພື້ນຖານທີ່ມີແມ່ເຫຼັກ
-- CP96SF63-150W: Bore63, stroke150, rod double, rod flange mount ຂ້າງ.
|
ລາຍການພາລາມິເຕີ |
ຂໍ້ມູນຈໍາເພາະ |
| ຊ່ວງເຈາະ |
φ32,40,50,63,80,100,125 ມມ |
| ຄວາມກົດດັນປະຕິບັດງານ |
0.05 ~ 1.0 MPa |
| ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.5 MPa |
| ອຸນຫະພູມສະພາບແວດລ້ອມ |
-20~+70℃; ອຸປະກອນສະກົດຈິດ: -10 ~ + 60 ℃ |
| ຄວາມໄວລູກສູບ |
50-1000 ມມ/ວິນາທີ |
| ເບາະ |
ເບາະລົມປັບໄດ້ + ແຜ່ນຢາງທັງສອງສົ້ນ |
| Air Port Thread |
G1/8 ~ G3/4 ແມ່ນຂຶ້ນກັບເຈາະ |
| ການລະບາຍນ້ໍາ |
ທາງສ່ວນຫນ້າຂອງ greased, ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ |
| ຄວາມທົນທານຕໍ່ເສັ້ນເລືອດຕັນ |
≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm |
|
ເຈາະ (ມມ) |
ແຮງດັນ (N) |
ແຮງດຶງ (N) |
|
32 |
402 |
362 |
|
40 |
628 |
565 |
|
50 |
981 |
882 |
|
63 |
1559 |
1402 |
|
80 |
2513 |
2262 |
|
100 |
3927 |
3534 |
|
125 |
6136 |
5523 |
1. ຕົວເລືອກການຕິດຕັ້ງ
-- ພື້ນຖານ, ຕີນ mount, flange ຫນ້າ / ຫລັງ, clevis ດຽວ / double.
2. ຊຸດອະນຸພັນຫຼັກ
-- CP96S / CP96SD: ແບບ rod ດຽວ & rod double
-- CP96SK: ກະບອກສູບທີ່ກໍາຫນົດເອງອຸນຫະພູມສູງ
-- CP96SR: rod piston ສະແຕນເລດສໍາລັບສະພາບແວດລ້ອມ corrosion ແສງສະຫວ່າງ
1. ການຄັດເລືອກເຈາະ: ຄິດໄລ່ thrust ທີ່ຕ້ອງການ, ສະຫງວນ ≥50% ຂອບຄວາມປອດໄພ; ຈັດລໍາດັບຄວາມສໍາຄັນ CP96S ສໍາລັບຄວາມໄວສູງແລະຄວາມຕ້ອງການສຽງຕ່ໍາ.
2. ການຢືນຢັນເສັ້ນເລືອດຕັນໃນ: ເພີ່ມຂອບຄວາມປອດໄພ 10 ~ 20mm; ສູງສຸດມາດຕະຖານ stroke 800mm, custom up to 2000mm.
3. ການຈັບຄູ່ການຕັ້ງຄ່າ
-- ຕໍາແຫນ່ງຄໍາຄຶດຄໍາເຫັນ: ເລືອກ -S ແບບສະກົດຈິດທີ່ມີສະວິດແມ່ເຫຼັກ M9B/A93;
-- Mounting: L foot mount ສໍາລັບການໂຫຼດຫນັກຕາມແນວນອນ; Flange ສໍາລັບການຕິດຕັ້ງແນວຕັ້ງ;
-- ສະພາບແວດລ້ອມພິເສດ: ເລືອກ CP96SK ສໍາລັບອຸນຫະພູມສູງ, CP96SR ສໍາລັບສະພາບ corrosive.
SOLH CP96S ISO15552 tie rod cylinder ທີ່ມີສອງອາກາດ & ຢາງ cushion, ຄວາມໄວສູງຕ່ໍາ, ຄວາມອາດສາມາດຕ້ານການຊົດເຊີຍທີ່ເຂັ້ມແຂງ, ເຫມາະສໍາຫລັບອຸປະກອນການສົ່ງອອກອັດຕະໂນມັດຄວາມຖີ່ສູງ.
