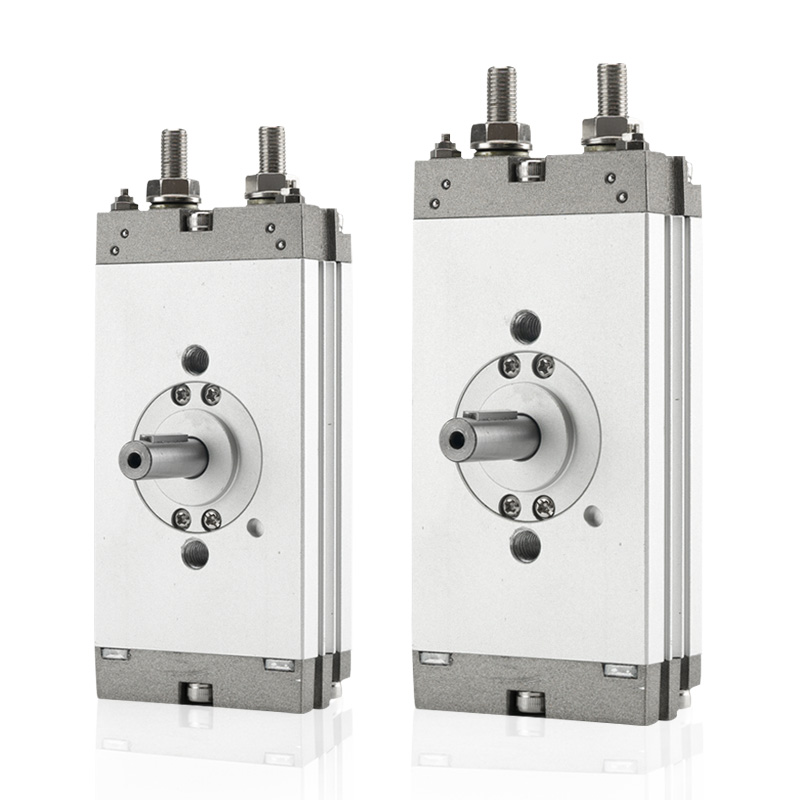

CRQ2 Series Ultra-Thin Rack & Pinion cylinder Rotary | Zero Backlash Compact Swing Cylinder

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

1. ພາບລວມຂອງຜະລິດຕະພັນ & ຂໍ້ໄດ້ປຽບຫຼັກ

     ຊຸດ SOLH CRQ2 ເປັນ rack ຮາບພຽງບາງ ແລະກະບອກ rotary pinion ທີ່ມີໂຄງສ້າງສອງລູກສູບ zero-backlash. ດ້ວຍ​ຄວາມ​ສູງ​ຂອງ​ຮ່າງ​ກາຍ ultra-low ແລະ​ການ​ອອກ​ແບບ​ການ​ຕິດ flange ປະ​ສົມ​ປະ​ສານ​, ມັນ​ສະ​ຫນັບ​ສະ​ຫນູນ 90° / 180° / 360° ມຸມ swing ກວ້າງ​ແລະ​ກວມ​ເອົາ​ຂະ​ຫນາດ​ເຈາະ​ຈາກ φ10 ກັບ φ40​. ເຫມາະສໍາລັບການຈັດວາງອຸປະກອນທີ່ຈໍາກັດພື້ນທີ່, ກະບອກນີ້ສະຫນອງການປະຕິບັດ rotary ທີ່ມີຄວາມແມ່ນຍໍາສູງແລະຫມັ້ນຄົງສໍາລັບການດັດສະນີແສງສະຫວ່າງແລະຫນ້າທີ່ຂະຫນາດກາງ, flipping ແລະ rotating ສະຖານີ, ໃຫ້ບໍລິການເປັນການແກ້ໄຂ rotary ຫນາແຫນ້ນທີ່ຕ້ອງການສໍາລັບ 3C, ການຫຸ້ມຫໍ່ແລະອຸປະກອນອັດຕະໂນມັດທາງການແພດ.

2. ຕື່ມຂໍ້ມູນສະເພາະດ້ານເຕັກນິກ

 2.1 ພາລາມິເຕີພື້ນຖານ

     • ຂະຫນາດເຈາະ: φ10/φ15/φ20/φ30/φ40 (ໂຄງສ້າງຮາບພຽງບາງກວ່າ)

     • ຮູບແບບການດໍາເນີນການ: Double-acting rack & pinion drive

     • ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ: 0.15 ~ 0.7MPa; φ20/φ30/φ40 ເຖິງ 1.0MPa

     • ຫຼັກຖານສະແດງຄວາມກົດດັນ: 1.05MPa

     • ອຸນຫະພູມສະພາບແວດລ້ອມ: 0 ℃ ~ 60 ℃ (ສະພາບແວດລ້ອມທີ່ບໍ່ມີນ້ໍາກ້ອນ)

     • ການລະບາຍນ້ໍາ: ການທໍາງານການຫລໍ່ລື່ນດ້ວຍຕົນເອງທີ່ບໍ່ມີນໍ້າມັນ

     • ການຕັ້ງຄ່າ Buffer: φ10/φ15 ທີ່ມີການກໍ່ສ້າງໃນ buffer ຢາງພາລາເທົ່ານັ້ນ; φ20/φ30/φ40 ກັບ buffer ຢາງຄູ່ + ທາງເລືອກ buffer ອາກາດປັບໄດ້ (suffix C)

     • ການປັບມຸມ: ມາດຕະຖານ ±5° ປັບປັບລະອຽດຜ່ານ bolts ທ້າຍ

     • ຄວາມເຂົ້າກັນໄດ້ຂອງແມ່ເຫຼັກ: CDRQ2 ສ້າງໃນວົງແມ່ເຫຼັກ, ເຫມາະສົມກັບສະຫຼັບຊຸດ D-M9B / D-A93

  2.2 ຕາຕະລາງແຮງບິດທິດສະດີ (@0.5MPa, N·m)

  2.3 ມຸມ Swing ມາດຕະຖານ & ຊ່ວງທີ່ສາມາດປັບໄດ້

     • 90° Swing: ລະດັບປັບໄດ້ 80°~100°

     • 180° swing: ຊ່ວງປັບໄດ້ 170°~190°

     • 360° Extended Swing: ລະດັບທີ່ສາມາດປັບໄດ້ 350° ~ 370° ສໍາລັບຄວາມຕ້ອງການຫມຸນເຕັມພິເສດ

  2.4 ການລະບຸຂະໜາດພອດ

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: ມາດຕະຖານ Rc1/8; ກະທູ້ G1/8 & NPT ທາງເລືອກ

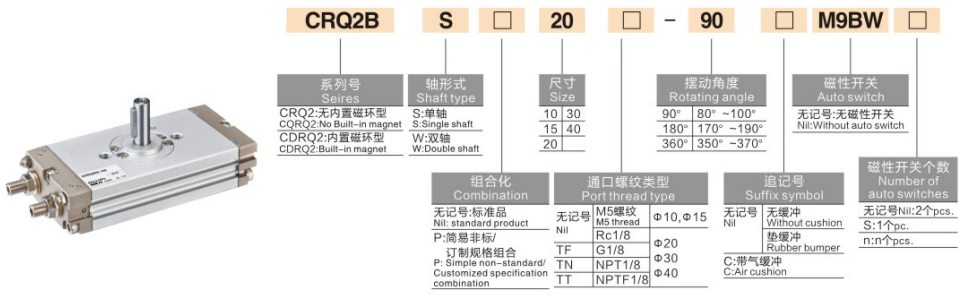

3. ກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງຄໍາສັ່ງ

  1. ໂຄງສ້າງຕົວແບບທີ່ສົມບູນ: CDRQ2BS20-180C

  2. ຕົວຢ່າງຄໍາສັ່ງປົກກະຕິ

     • ຮູບແບບມາດຕະຖານທີ່ບໍ່ແມ່ນ Buffer: CRQ2BW15-90 (ປະເພດພື້ນຖານ, ເພົາສອງ, φ15 bore, swing 90°, ບໍ່ແມ່ນແມ່ເຫຼັກ, buffer ຢາງ)

     • ຮູບແບບ Buffer ຄວາມແມ່ນຍໍາສູງ: CDRQ2BS40-180C (ວົງແມ່ເຫຼັກຕິດຕັ້ງ, ເພົາດຽວ, φ40 bore, swing 180°, ອາກາດ buffer)

4. ຫຼັກການໂຄງສ້າງ & ຄວາມເຂັ້ມແຂງຫຼັກ

  4.1 ໂຄງສ້າງພາຍໃນ ແລະ ຫຼັກການເຮັດວຽກ

     ຊຸດ CRQ2 ຮັບຮອງເອົາໂຄງສ້າງຕາຫນ່າງສອງລູກສູບສອງເທົ່າ symmetric. ອາກາດບີບອັດຂັບເຄື່ອນລູກສູບສອງເທົ່າສໍາລັບການເຄື່ອນທີ່ເສັ້ນຊື່ synchronous, ເຊິ່ງ pushes rack ເກຍເພື່ອໃຫ້ອອກແຮງບິດ rotary ທີ່ຫມັ້ນຄົງ. ຮ່າງກາຍຮາບພຽງທີ່ປະສົມປະສານມາພ້ອມກັບກົນໄກກັນບູດໃນຕົວ, ບານປັບມຸມທ້າຍ, ການໂຕ້ຕອບທໍ່ດ້ານດຽວແລະຮ່ອງສະຫຼັບແມ່ເຫຼັກສອງດ້ານ. ໂຄງສ້າງຜົນບັງຄັບໃຊ້ symmetric ກໍາຈັດການສັ່ນສະເທືອນແລະ backlash ໃນລະຫວ່າງການປະຕິບັດງານ, ບັນລຸຕໍາແຫນ່ງ rotary ທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ມີຄວາມຫມັ້ນຄົງສູງ.

  4.2 ຂໍ້ໄດ້ປຽບຫຼັກທີ່ເປັນເອກະລັກ

     • ຮ່າງກາຍຮາບພຽງບາງ: ຄວາມສູງຂອງຮ່າງກາຍຕ່ໍາທີ່ສຸດ (17 ~ 37mm), ຮ່າງກາຍກະບອກສາມາດຖືກນໍາໃຊ້ໂດຍກົງເປັນ flange, ກໍາຈັດວົງເລັບ mounting ພິເສດແລະປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງແນວຕັ້ງຢ່າງຫຼວງຫຼາຍ.

     • ການອອກແບບ Backlash Zero: ໂຄງສ້າງຕາຫນ່າງແບບເຕັມຊັ້ນສອງເທົ່າຮັບຮູ້ການຫມຸນຮອບວຽນຂອງສູນ, ຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການຈັດຕໍາແໜ່ງຊໍ້າຄືນສູງ ແລະ ການເຮັດວຽກຂອງການເລີ່ມຕົ້ນ-ຢຸດບໍ່ສັ່ນ.

     • ທໍ່ & ສາຍໄຟທີ່ສະອາດ: ການໂຕ້ຕອບທາງອາກາດດ້ານດຽວແລະຮ່ອງສະຫຼັບສອງດ້ານດຽວກັນເຮັດໃຫ້ສາຍໄຟຢູ່ໃນສະຖານທີ່ງ່າຍດາຍແລະຮູບແບບທໍ່ສໍາລັບໂຄງສ້າງອຸປະກອນທີ່ສະອາດ.

     • ການປັບແຕ່ງມຸມທີ່ຊັດເຈນ: ມາດ​ຕະ​ຖານ ±5° ມຸມ swing ປັບ​ປັບ​ຕົວ​ກັບ​ຄວາມ​ຕ້ອງ​ການ​ຕໍາ​ແຫນ່ງ​ທີ່​ຊັດ​ເຈນ​ທີ່​ຫຼາກ​ຫຼາຍ​.

     • ຕົວເລືອກ Shaft ທີ່ຫຼາກຫຼາຍ: ທາງເລືອກ shaft ດຽວ (universal) ແລະ dual shaft (ການເຊື່ອມຕໍ່ bidirectional) ເພື່ອຈັບຄູ່ຮູບແບບການເຊື່ອມຕໍ່ອັດຕະໂນມັດຕ່າງໆ.

5. ການຕິດຕັ້ງ & ຄໍາແນະນໍາການເລືອກ

  5.1 ຮູບແບບການຕິດຕັ້ງ

      ປະເພດ B ພື້ນຖານ: ດ້ານລຸ່ມຂອງຮ່າງກາຍກະບອກສະຫນັບສະຫນູນ mounting ໂດຍກົງກັບຂຸມຕໍາແຫນ່ງສະຫງວນ. ການອອກແບບ flange ປະສົມປະສານບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນເສີມ, ການຕິດຕັ້ງໄວແລະຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງສູງ.

  5.2 ເງື່ອນໄຂການຄັດເລືອກຫຼັກ

     • ບູລິມະສິດຈໍາກັດພື້ນທີ່: ເລືອກຊຸດ CRQ2 ultra-thin ສໍາລັບສະຖານະການຈໍາກັດຄວາມສູງແນວຕັ້ງ; ເລືອກຊຸດ MSQ/HRQ ສໍາລັບພື້ນທີ່ຕິດຕັ້ງທີ່ພຽງພໍ.

     • Precision & Backlash ຄວາມຕ້ອງການ: Rack & pinion CRQ2 ສໍາລັບການວາງຕໍາແຫນ່ງທີ່ມີຄວາມແມ່ນຍໍາສູງ zero-backlash; vane-type CRB2 ສໍາລັບການຫມຸນແສງສະຫວ່າງມຸມຂະຫນາດໃຫຍ່ທີ່ມີລາຄາຖືກ.

     • ການຢືນຢັນ Swing Angle: ມາດຕະຖານ 90° / 180° ສໍາລັບ flipping / ຕໍາແຫນ່ງທໍາມະດາ; ປະເພດຂະຫຍາຍ 360° ສໍາລັບເງື່ອນໄຂການເຮັດວຽກຂອງການຫມຸນເຕັມວົງ.

     • Buffer Matching: ເລືອກ C air buffer ສໍາລັບການປະຕິບັດການໂຫຼດຄວາມໄວສູງແລະຂະຫນາດກາງ; ມາດຕະຖານຢາງພາລາ buffer ຕອບສະຫນອງຄວາມຕ້ອງການໂຫຼດແສງສະຫວ່າງຄວາມໄວຕ່ໍາ.

     • ສັນຍານຄວາມຕ້ອງການຄໍາຕິຊົມ: ເລືອກລຸ້ນແຫວນແມ່ເຫຼັກ CDRQ2 ສໍາລັບການກວດສອບຕໍາແຫນ່ງ PLC ແລະການຄວບຄຸມການເຊື່ອມໂຍງອັດຕະໂນມັດ; CRQ2 ຮຸ່ນທີ່ບໍ່ແມ່ນແມ່ເຫຼັກສໍາລັບການເຄື່ອນໄຫວ rotary ງ່າຍດາຍໂດຍບໍ່ມີຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານ.

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • 3C & ອຸດສາຫະກໍາເອເລັກໂຕຣນິກ: ແຜ່ນ PCB flipping, ການຈັດລຽງ chip, ພືດຫມູນວຽນ fixture ຂະຫນາດນ້ອຍແລະການຈັດຕໍາແຫນ່ງອົງປະກອບຄວາມແມ່ນຍໍາ.

     • ການຫຸ້ມຫໍ່ ແລະອຸປະກອນການພິມ: ການ swinging ປ້າຍຊື່, ການຈັດຕໍາແຫນ່ງປະທັບຕາຂອງກ່ອງ, deflection baffle ແລະສາຍການຫຸ້ມຫໍ່ຢ່າງຕໍ່ເນື່ອງ switching ທິດທາງ.

     • ສະຖານີອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ: ການສະຫຼັບວາວຂະໜາດນ້ອຍ, ການຈັດວາງດັດສະນີທີ່ຊັດເຈນ ແລະ ການດໍາເນີນງານ rotary ໃນພື້ນທີ່ອຸປະກອນແຄບ.

     • ເຄື່ອງຈັກທາງການແພດ & ຄວາມຊັດເຈນ: ການຫມູນວຽນການຫມູນໃຊ້ຂະຫນາດນ້ອຍ, ອຸປະກອນເສີມທາງການແພດທີ່ຊັດເຈນ flipping ແລະເວທີ rotary ອັດຕະໂນມັດຂະຫນາດນ້ອຍ.

7. ຕາຕະລາງປຽບທຽບ CRQ2B vs CDRQ2B

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     The SOLH CRQ2 series ultra-thin zero-backlash cylinder rotary cylinder feature flat integrated flange design, multi-angle adjustable rotation and space-construction, provides high-precision, stability and compact rotary solutions for light & medium-duty wide-duty automated flipping and indexing stations.
