ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

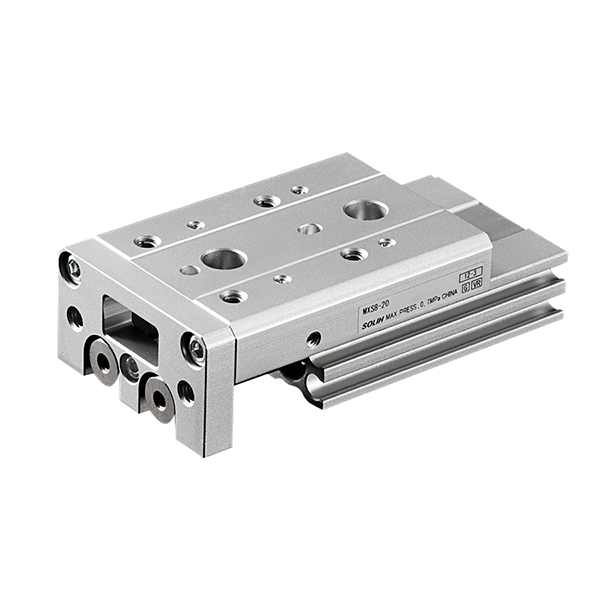

ຊຸດ SOLH MXS ແມ່ນຕາຕະລາງສະໄລ້ນິວເມຕິກປະສົມປະສານທີ່ມີຄວາມເຂັ້ມງວດສູງ, ມີຄວາມແມ່ນຍໍາສູງ, ພ້ອມກັບໂຄງສ້າງການຂັບຂີ່ສອງລູກສູບແລະລາງລົດໄຟຄູ່ມືແບບຂ້າມແບບມືອາຊີບ. ປະກອບດ້ວຍຮ່າງກາຍກະທັດຮັດທີ່ບາງທີ່ສຸດ, ລະບົບຄູ່ມືທີ່ບໍ່ມີການລຶບລ້າງລ່ວງໜ້າ ແລະ ແຮງດັນຜົນຜະລິດທີ່ເພີ່ມຂຶ້ນສອງເທົ່າ, ມັນໃຫ້ການເຄື່ອນໄຫວເສັ້ນທີ່ໝັ້ນທ່ຽງທີ່ສຸດ ພ້ອມກັບຄວາມຖືກຕ້ອງຊ້ຳຄືນໄດ້ເຖິງ ±0.01 ມມ. ການອອກແບບປະສົມປະສານທັງຫມົດໃນຫນຶ່ງຫຼຸດຜ່ອນປະລິມານອຸປະກອນຢ່າງຫຼວງຫຼາຍເມື່ອທຽບກັບກະບອກແຕກແບບດັ້ງເດີມ + ການປະສົມປະສານຄູ່ມືພາຍນອກ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໂອນເສັ້ນທີ່ຊັດເຈນ, ການປະກອບການສອດຄ່ອງ, ເຄື່ອງມືເອເລັກໂຕຣນິກແລະ semiconductor, ຮັບໃຊ້ເປັນການທົດແທນການຍົກລະດັບທີ່ດີທີ່ສຸດສໍາລັບການແກ້ໄຂການຂັບລົດເສັ້ນທໍາມະດາ.
-- ລະບົບຂັບລົດ Dual-Piston: ຮັບຮອງເອົາໂຄງສ້າງລູກສູບສອງຄັ້ງ, ສະຫນອງສອງເທົ່າຂອງ thrust ຂອງກະບອກສູບດຽວທີ່ມີຂະຫນາດເຈາະດຽວກັນ. ມັນຮັບປະກັນການດໍາເນີນການ synchronous ສູງແລະປະສິດທິພາບລົບລ້າງການ deflection motion ແລະ swinging ໃນໄລຍະການເຄື່ອນໄຫວຄວາມຖີ່ສູງ.
-- Premium Cross Roller Guide Rail: Built-in ຄູ່ມື roller ຂ້າມຄວາມແມ່ນຍໍາສູງທີ່ມີການອອກແບບ preload, ສູນການເກັບກູ້ແລ່ນ, ຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງທີ່ດີເລີດແລະການຕໍ່ຕ້ານທີ່ເຂັ້ມແຂງກັບການໂຫຼດ radial ແລະ deflection torque. ມັນຮັກສາຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງຊ້ຳຄືນສູງສຸດ ± 0.01 ມມ ໄວ້ຢ່າງໝັ້ນຄົງສຳລັບການເຮັດວຽກຮອບວຽນໄລຍະຍາວ.
-- ການອອກແບບລວມທັງຫມົດໃນຫນຶ່ງ: ຕາຕະລາງກະບອກແລະສະໄລ້ແມ່ນປະສົມປະສານຢ່າງສົມບູນແບບເປັນຫນ່ວຍດຽວ, ຫຼຸດຜ່ອນປະລິມານການຕິດຕັ້ງໂດຍລວມ 30% ~ 50% ເມື່ອທຽບກັບໂຄງສ້າງປະເພດແຍກ. ມັນບໍ່ຮຽກຮ້ອງໃຫ້ມີການຈັດຕໍາແຫນ່ງຄູ່ມືໃນລະຫວ່າງການຕິດຕັ້ງ, ປັບປຸງປະສິດທິພາບການປະກອບແລະຄວາມສອດຄ່ອງຂອງໂຄງສ້າງຢ່າງຫຼວງຫຼາຍ.
-- ການຕິດຕັ້ງສາມດ້ານທີ່ມີຄວາມຍືດຫຍຸ່ນ: ຮອງຮັບການຕິດຕັ້ງທາງລຸ່ມ, ດ້ານຂ້າງ ແລະ axial ສາມທິດທາງທີ່ມີ preset precision positioning pin holes. ມັນສະຫນັບສະຫນູນການຕິດຕັ້ງ stacking ໂດຍກົງແລະການຕິດຕັ້ງຄົງຂ້າງ, ການປັບຕົວກັບຄວາມຫຼາກຫຼາຍຂອງຄວາມຕ້ອງການຮູບແບບອຸປະກອນຫນາແຫນ້ນ.
-- ການປັບຕົວເຊັນເຊີໃນຕົວ: ຕິດຕັ້ງດ້ວຍແຫວນແມ່ເຫຼັກພາຍໃນມາດຕະຖານ, ມີຮ່ອງຝັງທີ່ສະຫງວນໄວ້ຢູ່ໃນຮ່າງກາຍທີ່ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກຊຸດ D-M9□ ແລະ A93. ການອອກແບບທີ່ຕິດໃສ່ flush ຫຼີກລ້ຽງການແຊກແຊງໂຄງສ້າງແລະຮັບປະກັນການຕໍານິຕິຊົມຕໍາແຫນ່ງເສັ້ນເລືອດຕັນໃນທີ່ຖືກຕ້ອງ.
1. ຕົວຢ່າງຕົວແບບ: MXS16-50AS-M9BW
|
ຕໍາແໜ່ງ |
ລະຫັດ |
ລາຍລະອຽດສະເພາະ |
|
1 |
MXS |
ລະຫັດຊຸດ: Cross Roller Guide Table Dual-Cylinder Slide |
|
2 |
6/8/12/16/20/25 |
ຂະໜາດເຈາະ (ມມ) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ຈັງຫວະມາດຕະຖານ (ມມ) |
|
4 |
ເປົ່າ/AS/AT/A |
ການປັບຕົວ: ຫວ່າງເປົ່າ=ບໍ່ມີການປັບຕົວ; AS=ດ້ານຫນ້າປັບ 0~5mm; AT=ດ້ານຫຼັງປັບ 0~5mm; A=ການປັບຕົວແບບ Dual-end 0~5mm |
|
5 |
M9B/M9N/A93 + W/L |
ສະວິດແມ່ເຫຼັກ: M9B(NPN)/M9N(PNP)/A93; ຄວາມຍາວຂອງສາຍ: W = 1m / L = 3m |
|
6 |
FR/B/BS/BT |
ຄໍາຕໍ່ທ້າຍທາງເລືອກ: FR=ທໍ່ແກນ; B = ແຜ່ນຮອງຢາງຄູ່; BS/BT=buffer ທ້າຍດຽວ |
2. ຕົວຢ່າງການອ້າງອີງຄໍາສັ່ງມາດຕະຖານ
-- MXS20-75A-FR-M9NL: ເຈາະ 20mm, stroke 75mm, double-end stroke adjustment, axial piping, PNP magnetic switch with 3m wire length
|
ລາຍການພາລາມິເຕີ |
ຂໍ້ມູນດ້ານວິຊາການ |
|
ຂອບເຂດຂະຫນາດເຈາະ |
6 / 8 / 12 / 16 / 20 / 25 ມມ |
|
ຂອບເຂດມາດຕະຖານຂອງເສັ້ນເລືອດຕັນໃນ |
10 ~ 150mm (ເພີ່ມຂຶ້ນກັບຂະຫນາດເຈາະ) |
|
ຮູບແບບການດໍາເນີນການ |
ການສະແດງຄູ່ |
|
ຊ່ວງຄວາມກົດດັນທີ່ເຮັດວຽກ |
0.15 ~ 0.7 MPa (ທີ່ດີທີ່ສຸດ: 0.5 MPa) |
|
ຫຼັກຖານສະແດງຄວາມກົດດັນ |
1.05 MPa |
|
ອຸນຫະພູມສະພາບແວດລ້ອມ |
-10 ℃ ~ + 60 ℃ (ບໍ່ freezing) |
|
ຊ້ຳຄືນຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງ |
±0.01ມມ |
|
ຄວາມໄວການເຮັດວຽກສູງສຸດ |
50-500 ມມ/ວິ |
|
ໂໝດ Buffer |
ມາດຕະຖານຢາງພາລາ buffer; buffer ໄຮໂດຼລິກທາງເລືອກ |
|
ຂະໜາດທ່າອາກາດ |
M3×0.5 (φ6/φ8); M5×0.8 (φ12~φ25) |
|
ໂໝດການຫຼໍ່ລື່ນ |
ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ |
|
ວິທີການຕິດຕັ້ງ |
ການແກ້ໄຂສາມດ້ານລຸ່ມ / ຂ້າງ / Axial ທີ່ມີຮູ pin ຕໍາແຫນ່ງ |
ຫມາຍເຫດ: ຄວາມອາດສາມາດໃນການໂຫຼດຫຼຸດລົງດ້ວຍເສັ້ນເລືອດຕັນໃນທີ່ຍາວກວ່າແລະຄວາມໄວສູງ; ປັດໄຈຄວາມປອດໄພ≥2; ການໂຫຼດແນວຕັ້ງຮຽກຮ້ອງໃຫ້ມີການກວດສອບແຮງບິດທີ່ອະນຸຍາດ
|
ເຈາະ (ມມ) |
ຕົວແບບ |
ຄວາມດັນທາງທິດສະດີ (N) |
ການໂຫຼດຕາມລວງນອນສູງສຸດ (ກິໂລ) |
ການໂຫຼດສູງສຸດຕາມລວງຕັ້ງ (ກິໂລ) |
ນ້ຳໜັກ (kg) |
|
6 |
MXS6 |
12 |
0.6 |
0.3 |
0.12 |
|
8 |
MXS8 |
22 |
1.1 |
0.5 |
0.20 |
|
12 |
MXS12 |
40 |
2.0 |
1.0 |
0.35 |
|
16 |
MXS16 |
70 |
3.5 |
1.8 |
0.57 |
|
20 |
MXS20 |
110 |
5.5 |
2.8 |
0.95 |
|
25 |
MXS25 |
170 |
8.5 |
4.3 |
1.60 |
1. ສະຖານະການນຳໃຊ້ບູລິມະສິດສຳລັບ MXS Series
-- ການຈັດຕຳແໜ່ງ ແລະການໂອນຍ້າຍທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ສຸດ: ເຫມາະສໍາລັບການໂອນເສັ້ນທີ່ຊັດເຈນແລະການຈັດຕໍາແຫນ່ງຂອງອົງປະກອບເອເລັກໂຕຣນິກ, terminals, optical lenses ແລະໂມດູນ miniature ທີ່ມີຂໍ້ກໍານົດການຈັດຕໍາແຫນ່ງທີ່ເຄັ່ງຄັດ ± 0.01mm.
-- ອຸປະກອນກະທັດຮັດທີ່ຈຳກັດພື້ນທີ່: ໂຄງສ້າງປະສົມປະສານ Ultra-thin ຫຼຸດຜ່ອນຄວາມສູງຂອງອຸປະກອນ 30% ເມື່ອທຽບກັບຕາຕະລາງສະໄລ້ທໍາມະດາ, ເຫມາະຢ່າງສົມບູນກັບສະຖານີອັດຕະໂນມັດຂະຫນາດນ້ອຍແລະຫນາແຫນ້ນສູງ.
-- ສະພາບການເຮັດວຽກທີ່ມີຄວາມເຂັ້ມງວດສູງ & ຕ້ານການເໜັງຕີງ: ການອອກແບບຄູ່ມື roller ຂ້າມສະຫນອງການຕໍ່ຕ້ານ torque ທີ່ດີເລີດແລະຄວາມທົນທານຕໍ່ການໂຫຼດ eccentric, ເຫມາະສົມສໍາລັບຫຸ່ນຍົນ Z-axis ຂັບລົດແລະສະຖານີປະກອບຄວາມແມ່ນຍໍາສູງທີ່ມີເງື່ອນໄຂການບັງຄັບໃຊ້ສະລັບສັບຊ້ອນ.
-- ການເຮັດວຽກຮອບວຽນສັ້ນເສັ້ນເລືອດຕັນໃນຄວາມຖີ່ສູງ: ຄວາມຫມັ້ນຄົງສໍາລັບການດໍາເນີນງານໃນໄລຍະຍາວຄວາມຖີ່ສູງພາຍໃນ 10 ~ 50mm stroke ສັ້ນ, ຮັກສາຄວາມແມ່ນຍໍາສອດຄ່ອງໂດຍບໍ່ມີການຊົດເຊີຍຫຼື jitter.
-- ຄວາມງ່າຍຂອງໂຄງສ້າງ & ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ: ກະບອກສູບປະສົມປະສານແລະໂຄງສ້າງຄູ່ມືຢ່າງສົມບູນທົດແທນການແບ່ງສ່ວນແບບດັ້ງເດີມ "ກະບອກ + ຄູ່ມືພາຍນອກ" ປະສົມປະສານ, ເຮັດໃຫ້ການອອກແບບກົນຈັກງ່າຍດາຍແລະຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການປະກອບແລະການບໍາລຸງຮັກສາ.
-- ການເລືອກຂະຫນາດເຈາະ: ຈັບຄູ່ຂະຫນາດເຈາະຕາມນ້ໍາຫນັກ workpiece ແລະຮູບແບບການຕິດຕັ້ງ. ຄວບຄຸມການໂຫຼດຕາມແນວນອນພາຍໃນ 50% ຂອງມູນຄ່າການຈັດອັນດັບແລະການໂຫຼດຕາມແນວຕັ້ງພາຍໃນ 25% ຂອງມູນຄ່າການຈັດອັນດັບເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງ.
-- ການຄັດເລືອກເສັ້ນເລືອດຕັນ: Reserve 5~10mm stroke margin ໃນລະຫວ່າງການເລືອກແບບ. ເລືອກຕົວປັບຈັງຫວະ AS/AT/A (ປັບປັບໄດ້ 0~5 ມມ) ຖ້າຕ້ອງການການຕັດເສັ້ນປະສາດທີ່ຊັດເຈນ.
-- ການຈັບຄູ່ທິດທາງການຕິດຕັ້ງ: ການຕິດຕັ້ງດ້ານລຸ່ມສໍາລັບການຈັດການວັດສະດຸແນວນອນ; ການຕິດຕັ້ງດ້ານຂ້າງສໍາລັບການຕິດຕັ້ງຄົງທີ່ດ້ານຂ້າງ; ການຕິດຕັ້ງຕາມແກນສໍາລັບການວາງຊ້ອນແກນ Z ແລະການປະກອບຫຼາຍຊັ້ນ.
-- ການປັບແຕ່ງການຕັ້ງຄ່າ Buffer: ມາດຕະຖານຢາງພາລາ buffer ສໍາລັບການດໍາເນີນງານທໍາມະດາ. ປະກອບກັບ buffer ໄຮໂດຼລິກໃນເວລາທີ່ຄວາມໄວການດໍາເນີນງານເກີນ 300mm/s ຫຼືນ້ໍາຫນັກໂຫຼດເກີນ 5kg ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບຢູ່ປາຍຍອດແລະການສັ່ນສະເທືອນ.
-- ການຕັ້ງຄ່າການຊອກຫາຕໍາແຫນ່ງ: ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ M9B/M9N. ຮ່ອງຝັງສອງດ້ານສະຫນັບສະຫນູນການຕິດຕັ້ງ 2 ສະວິດເພື່ອຮັບຮູ້ການກວດພົບສັນຍານໃນສະຖານທີ່ທີ່ຖືກຕ້ອງສໍາລັບທັງສອງເສັ້ນເລືອດຕັນໃນຂະຫຍາຍແລະ retract.
SOLH MXS series ຕາຕະລາງສະໄລ້ນິວເມຕິກສອງກະບອກສູບຮັບຮອງເອົາຄູ່ມືລູກກິ້ງຂ້າມຊັ້ນນໍາແລະໂຄງສ້າງແບບປະສົມປະສານທັງຫມົດໃນຫນຶ່ງ, ມີ thrust ເພີ່ມຂຶ້ນສອງເທົ່າ, ± 0.01mm ຄວາມແມ່ນຍໍາສູງ, ຄວາມເຂັ້ມງວດທີ່ເຫນືອກວ່າແລະຄວາມສາມາດໃນການຕ້ານການ deflection, ຮັບໃຊ້ເປັນການແກ້ໄຂການຂັບລົດເສັ້ນທີ່ມີຄວາມແມ່ນຍໍາສູງສໍາລັບ semiconductor, ການປະກອບອັດຕະໂນມັດແບບອັດຕະໂນມັດແລະສູງ.
