PBM/PBX ຊຸດເຄື່ອງກໍາເນີດສູນຍາກາດຫຼາຍຂັ້ນຕອນ

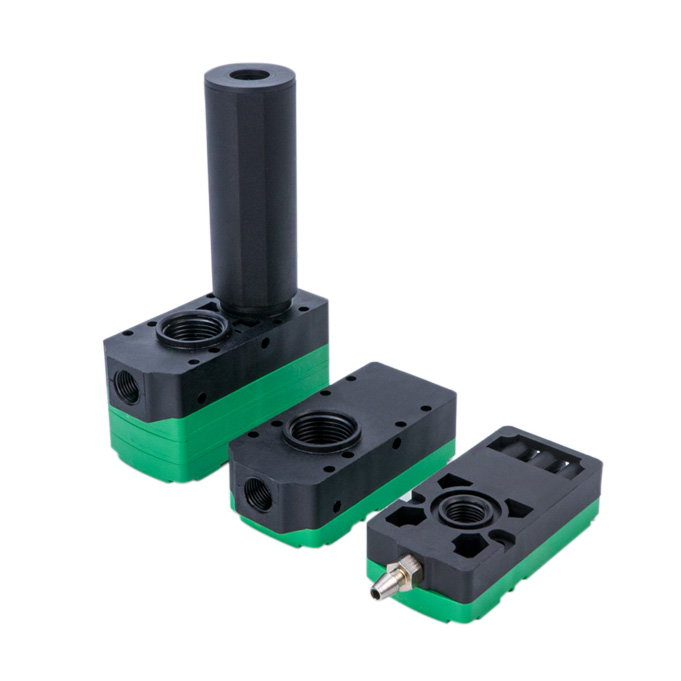

PBM / PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Style Stackable Vacuum Generator

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | ເຄື່ອງຜະລິດສູນຍາກາດ 2-Stage Venturi Stackable Ultra-Thin Stackable

1. ພາບລວມຂອງຜະລິດຕະພັນ

   PBM / PBX ແມ່ນເຄື່ອງປັ່ນໄຟສູນຍາກາດຂະໜາດນ້ອຍແບບສອງຂັ້ນຕອນຂອງ Piab, ເຊິ່ງເອີ້ນກັນວ່າເຄື່ອງຜະລິດສູນຍາກາດຫຼາຍຂັ້ນຕອນ. ພວກເຂົາເຈົ້າຮັບຮອງເອົາການອອກແບບ stackable modular ກັບຮ່າງກາຍ ultra-thin lightweight. PBM ແມ່ນຮຸ່ນເຄື່ອງເຮັດຄວາມງຽບທີ່ສ້າງຂຶ້ນໃນມາດຕະຖານ, ໃນຂະນະທີ່ PBX ແມ່ນປະເພດເຄື່ອງງຽບພາຍນອກປະສົມ. ມີສາມຮຸ່ນທີ່ມີປະໂຫຍດ: ປະເພດ A valveless, ປະເພດ B ທີ່ມີປ່ຽງສະຫນອງ, ປະເພດ C ຮູບແບບປະສົມປະສານຫຼາຍພະລັງງານເຕັມ.

  ການຈັດຕໍາແຫນ່ງຫຼັກ: ຮອຍຕີນທີ່ຫນາແຫນ້ນ, ການບໍລິໂພກອາກາດຕ່ໍາແລະການໄຫຼດູດຂະຫນາດໃຫຍ່. ຮອງຮັບການວາງຊ້ອນກັນຫຼາຍຊັ້ນທີ່ມີການຄວບຄຸມເອກະລາດສໍາລັບຖ້ວຍດູດຫຼາຍ. ເຫມາະສໍາລັບຫຸ່ນຍົນ EOAT, palletizing ແລະ porous workpieces ທີ່ມີຈອກດູດໂຟມ.

      • PBM ມາດຕະຖານ Mini: ເຄື່ອງປິດສຽງໃນຕົວ, ຮ່າງກາຍກະທັດຮັດ, ສຽງດັງຕໍ່າ, ເຫມາະສໍາລັບຫນ່ວຍດຽວຫຼືການປະກອບ stacked.

      • PBX X-mini ປະເພດທາດປະສົມ: ກ່ອງປິດສຽງພາຍນອກທີ່ສາມາດຖອດອອກໄດ້, ເຄື່ອງດູດຝຸ່ນສູງສຸດທີ່ສູງກວ່າ, ການໄຫຼວຽນໃຫຍ່ກວ່າ ແລະລະບາຍຄວາມຮ້ອນໄດ້ດີກວ່າ, ອອກແບບມາເພື່ອການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງໃນຮອບວຽນສູງ.

  ຊັ້ນຮຽນທີຂະຫນາດ: 5 / 10 / 20 / 30. ຕົວເລກເປັນຕົວແທນທຽບເທົ່າ rating ສູບສູນຍາກາດພະລັງງານ (0.05 ~ 0.3kW). ຮຸ່ນທີ່ເຮັດວຽກ: A valveless ພື້ນຖານ, B ປ່ຽງການສະຫນອງປະສົມປະສານ, C ຮູບແບບຫຼາຍພະລັງງານເຕັມ (ປ່ຽງການສະຫນອງ + valve break + ການກວດສອບຄວາມກົດດັນສູນຍາກາດ + throttle ພັກຜ່ອນສູນຍາກາດປັບ).

2. ກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

  ຕົວຢ່າງ: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: ປະເພດ mini ມາດຕະຖານທີ່ມີເຄື່ອງງຽບໃນຕົວ

￮ PBX: ປະເພດ X-mini ປະສົມກັບໄສ້ຕອງພາຍນອກ

     • 10: ລະຫັດຂະໜາດ (5/10/20/30)

￮ 5: ການໄຫຼຂະຫນາດນ້ອຍຈຸນລະພາກ, ອົງປະກອບຂະຫນາດນ້ອຍ

￮ 10: ການໄຫຼຂະຫນາດນ້ອຍ - ກາງ, 3C ພາກສ່ວນຂະຫນາດນ້ອຍ

￮ 20: ສິນຄ້າຂາຍດີຂະໜາດກາງ, ກ່ອງ, ຟິມ ແລະ ຈອກດູດໂຟມ

￮ 30: ການໄຫຼຂະຫນາດໃຫຍ່, ພື້ນທີ່ຂະຫນາດໃຫຍ່ແຜ່ນ porous ແລະ palletizing

     • A/B/C: ສະ​ບັບ​ທໍາ​ງານ​

￮ A: ຫນ່ວຍບໍລິການພື້ນຖານ Valveless, ຮ່າງກາຍເຄື່ອງກໍາເນີດໄຟຟ້າເທົ່ານັ້ນ, ຄວບຄຸມໂດຍປ່ຽງ solenoid ພາຍນອກ

￮ B: ສະບັບປ່ຽງດຽວ, ປ່ຽງ solenoid ການສະຫນອງໃນຕົວ, ທາງເລືອກຫນຶ່ງວາວຖືຄວາມກົດດັນ, ການປ່ອຍສູນຍາກາດທໍາມະຊາດ

￮ C: ສະບັບເຕັມຫຼາຍພະລັງງານ, ປ່ຽງສະຫນອງ + vacuum break valve + digital vacuum pressure switch + adjustable blow throttle

     • K1: Valve ປະ​ສົມ​ປະ​ສານ​ລະ​ຫັດ​, K1 = ປົກ​ກະ​ຕິ​ປິດ​ການ​ສະ​ຫນອງ​ວາວ + ປົກ​ກະ​ຕິ​ປິດ valve break

     • 5/6: ແຮງດັນໄຟຟ້າ: 5=DC24V, 6=DC12V

     • L/M: ຂໍ້ມູນຈໍາເພາະຂອງສາຍ

     • FN: ຜົນ​ຜະ​ລິດ​ສະ​ຫຼັບ​ຄວາມ​ກົດ​ດັນ (NPN/PNP​, ຫນ່ວຍ​ບໍ​ລິ​ການ kPa/inHg​)

  ຕົວຢ່າງການສັ່ງຊື້: PBM20-C. ຄໍານິຍາມ: PBM ມາດຕະຖານ built-in silencer, ຂະຫນາດ 20, ແບບ C ເຕັມຮູບແບບ multi-energy, ປະສົມປະສານການສະຫນອງ & break valve, ປັບສູນຍາກາດ break ແລະປຸກສູນຍາກາດ.

3. PBM VS PBX Core ຄວາມແຕກຕ່າງ

4. ການປຽບທຽບຟັງຊັນ A/B/C ລຸ້ນ

5. ສະຫຼຸບສະເພາະດ້ານເຕັກນິກ

  ປະສິດທິພາບ @0.5MPa ຄວາມກົດດັນການສະຫນອງ

6. ຄູ່ມືການຄັດເລືອກ

  ເລືອກ PBM ຫຼື PBX

     • ✅ PBM: ພື້ນທີ່ການຕິດຕັ້ງຈໍາກັດ, ຫຸ່ນຍົນ EOAT, ວົງຈອນ intermittent ປົກກະຕິ, ບໍ່ມີ protruding silencer ຕ້ອງການ

     • ✅ PBX: ຈອກດູດ Foam, carton porous, ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຍາວ, ການໄຫຼທີ່ສູງຂຶ້ນ & ສູນຍາກາດຕ້ອງການ

  ເລືອກສະບັບ A / B / C

     • ✅ ລຸ້ນ C Multi-Energy: ແອັບພລິເຄຊັນຫຸ່ນຍົນ, ການປ່ອຍອອກໄວ + ສັນຍານເຕືອນການຊອກຄົ້ນຫາສ່ວນທີ່ຂາດຫາຍໄປ, ຫຼຸດປ່ຽງພາຍນອກ ແລະທໍ່ (ມັກ)

     • ✅ ຮຸ່ນ B: ງົບປະມານຈໍາກັດ, ບໍ່ມີການປ່ອຍສູນຍາກາດລະເບີດ, workpiece ປ່ອຍອອກມາເມື່ອຕົນເອງນ້ໍາຫນັກ

     • ✅ ລຸ້ນ A: ສ້ອມແຊມກັບປ່ຽງ solenoid ພາຍນອກທີ່ມີຢູ່ແລ້ວ, ຄ່າໃຊ້ຈ່າຍໃນການຈັດຊື້ຕ່ໍາສຸດ

  ຄຸນນະສົມບັດ Stackable Manifold (ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຂອງ PBM/PBX)

     PBM5 ສາມາດ stack ໄດ້ເຖິງ 16 ຊັ້ນ; PBM10 ຮອງຮັບໄດ້ເຖິງ 12 ຊັ້ນ. PBX ແບ່ງປັນຄວາມສາມາດ stacking ດຽວກັນ. ແຕ່ລະຊັ້ນເປັນເຈົ້າຂອງວົງຈອນສູນຍາກາດເອກະລາດໂດຍບໍ່ມີການແຊກແຊງເຊິ່ງກັນແລະກັນ, ແບ່ງປັນການສະຫນອງອາກາດຕົ້ນຕໍຫນຶ່ງ. ທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການຍົກຍ້າຍຫຼາຍສະຖານີແລະໂມດູນຫຼາຍ nozzle.

     ອຸປະກອນການປະທັບຕາ: NBR ສໍາລັບເງື່ອນໄຂທົ່ວໄປ; FKM ສໍາລັບຊັ້ນອາຫານຫຼືອາຊິດ / alkali corrosive ສະພາບແວດລ້ອມ.

7. Pneumatic Circuit ສໍາລັບ Type C Multi-Energy ຕົວແບບ

     ແຫຼ່ງອາກາດ → ຕົວກອງອາກາດ AFC (ຫ້າມບໍ່ໃຫ້ມີຂີ້ຝຸ່ນ) → ເຄື່ອງຄວບຄຸມຄວາມກົດດັນ AR → PBM/PBX-C ພອດສະຫນອງອາກາດ; ພອດສູນຍາກາດ → ຕົວກອງສູນຍາກາດ ZFC → ຈອກດູດ. ສອງສາຍສັນຍານ DC24V ເຊື່ອມຕໍ່ກັບ PLC: ອັນຫນຶ່ງສໍາລັບການຄວບຄຸມການດູດຊຶມສູນຍາກາດ, ອີກອັນຫນຶ່ງສໍາລັບການຕັດສູນຍາກາດ blow-off ປັບ. ສັນຍານຕິຊົມສູນຍາກາດທີ່ໃຊ້ສໍາລັບການຊອກຄົ້ນຫາ workpiece ທີ່ຂາດຫາຍໄປ / ຫຼຸດລົງ.

8. ບັນທຶກການດໍາເນີນງານ

     • ການສະຫນອງອາກາດຕ້ອງແຫ້ງແລະການກັ່ນຕອງ, ຫ້າມບໍ່ໃຫ້ນໍ້າມັນຮົ່ວໄຫຼ. ການປົນເປື້ອນຂອງນ້ໍາມັນຈະອຸດຕັນ nozzles ສອງຂັ້ນຕອນ.

     • ການກັ່ນຕອງສູນຍາກາດ ZFC ຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢູ່ໃນທໍ່ສູນຍາກາດ. ຂີ້ຝຸ່ນສາມາດກີດຂວາງຫົວປ້ຳໄດ້ງ່າຍ ແລະຫຼຸດຜ່ອນແຮງດູດ.

     • PBX ກ່ອງປິດສຽງພາຍນອກຕ້ອງໄດ້ຮັບການຕິດຕັ້ງຢ່າງເຕັມສ່ວນ; ການຖອດມັນເຮັດໃຫ້ເກີດສຽງດັງຫຼາຍ.

     • ປັບການບີບອັດສູນຍາກາດປະເພດ C ຊ້າໆ. ການເປີດຫຼາຍເກີນໄປຈະເຮັດໃຫ້ແຜ່ນບາງໆ ແລະແຜ່ນເຈ້ຍອອກ.

     • ສໍາລັບການປະກອບ manifold stacked ຫຼາຍຫນ່ວຍ, ຂະຫຍາຍທໍ່ການສະຫນອງອາກາດຕົ້ນຕໍເພື່ອສະຖຽນລະພາບຄວາມກົດດັນສໍາລັບທຸກຫນ່ວຍ.

     • ຄວາມທົນທານຕໍ່ອຸນຫະພູມກວ້າງ; ຮັບປະກັນບໍ່ໃຫ້ icing ໃນແຫຼ່ງອາກາດພາຍໃຕ້ເງື່ອນໄຂອຸນຫະພູມຕ່ໍາ.
