VM1 (VM100) Series Mini 2/3 Port Mechanical Poppet Valve

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

 ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ VM1 (VM100) ແມ່ນວາວ poppet ກົນຈັກຂະໜາດນ້ອຍ 2/3 port ທີ່ສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ແບບຕົ້ນສະບັບ. ມັນຮັບຮອງເອົາໂຄງສ້າງປະທັບຕາ poppet ທີ່ເຊື່ອຖືໄດ້ດ້ວຍໂຄງຮ່າງທີ່ມີນ້ໍາຫນັກເບົາ ultra-compact, ລະດັບຄວາມກົດດັນຂອງການດໍາເນີນງານກວ້າງກວມເອົາສູນຍາກາດແລະຄວາມກົດດັນໃນທາງບວກ, ແລະຫົວ actuator ທີ່ປ່ຽນກັນໄດ້ທີ່ອຸດົມສົມບູນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຊອກຄົ້ນຫາຕໍາແຫນ່ງອຸປະກອນ, ຄວາມຮູ້ສຶກຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ການດໍາເນີນງານຄູ່ມືແລະການສະຫຼັບວົງຈອນທາງອາກາດຂະຫນາດນ້ອຍໃນເຄື່ອງຈັກອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ (VM100 / VM1 Series)

  1 ຕົວກໍານົດການພື້ນຖານ

     -- ປະເພດວົງຈອນ: 2-port (NC / NO), 3-port (N.C. / N.O.)

     -- ໂຄງສ້າງ: ປະເພດ poppet ສະແດງໂດຍກົງກັບປະສິດທິພາບການຜະນຶກທີ່ແຫນ້ນຫນາ

     -- ຂອງແຫຼວທີ່ໃຊ້ໄດ້: ອາກາດບີບອັດ, ອາຍແກັສ inert

     -- ຊ່ວງຄວາມກົດດັນປະຕິບັດງານ: -100kPa ~ 1.0MPa (ເຂົ້າກັນໄດ້ສູນຍາກາດ)

     -- ອຸນຫະພູມສະພາບແວດລ້ອມ ແລະ ປານກາງ: -5 ~ +60 ℃ (ບໍ່ມີ icing ພາຍໃນ)

     -- ຂະໜາດກະທູ້ພອດ: M5, Rc1/8 (ທາງເລືອກ NPT1/8 ແລະ G1/8)

     -- ຄວາມອາດສາມາດໄຫຼ: Cv=0.11, ພື້ນທີ່ປະສິດທິພາບ 2.5mm²

     -- ນ້ຳໜັກສຸດທິ: ລຸ້ນພອດຂ້າງ 60g, ລຸ້ນພອດລຸ່ມ 67g (ນ້ຳໜັກເບົາສຸດ)

     -- ທາງ​ເລືອກ​ຮູບ​ແບບ​ທໍ່​: ພອດ​ຂ້າງ​, ພອດ​ລຸ່ມ​

     -- ຄວາມ​ຕ້ອງ​ການ​ການ​ນ​້​ໍາ​ມັນ​: ການ​ດໍາ​ເນີນ​ງານ​ທີ່​ບໍ່​ມີ​ການ​ນ​້​ໍາ​ມັນ​

  2. ຂະໜາດລວມ

     -- ຮູບແບບພອດຂ້າງ: 11 × 36 × 16 ມມ

     -- ຮູບແບບພອດລຸ່ມ: 11 × 28 × 25 ມມ

 ຄໍານິຍາມວົງຈອນ ແລະເຫດຜົນການເຮັດວຽກ (3-ພອດ/2-ພອດ)

   1. ປະເພດ 3-ພອດ (VM13x, ທີ່ນິຍົມທີ່ສຸດ) · ພອດ 1(P): ຊ່ອງສຽບອາກາດ

     -- ພອດ 2(A): ຄວບຄຸມຜົນຜະລິດ

     -- ພອດ 3(R): ພອດໄອເສຍ

     -- ປິດປົກກະຕິ NC: Unactuated → P ຕັດອອກຈາກ A, A ທີ່ເຊື່ອມຕໍ່ກັບ R

     -- ປົກກະຕິເປີດ NO: Unactuated → P ເຊື່ອມຕໍ່ກັບ A, A ຕັດອອກຈາກ R

   2. ປະເພດ 2 ພອດ (VM12x)

     -- ພອດ 1(P): ການປ້ອນຂໍ້ມູນຂອງແຫຼວ

     -- ພອດ 2(A): ຄວບຄຸມຜົນຜະລິດ

     -- ຕາມ​ເຫດ​ຜົນ​ປິດ​ປົກ​ກະ​ຕິ​: ທາງ​ອາ​ກາດ​ເປີດ​ໃນ​ເວ​ລາ​ທີ່​ກົດ​ດັນ​, ຕັດ​ອອກ​ຫຼັງ​ຈາກ​ການ​ປ່ອຍ​

ລະດັບເຕັມຂອງຫົວຕົວກະຕຸ້ນທີ່ສາມາດປ່ຽນໄດ້

 1. Basic Straight Plunger Type

     -- VM130 / VM120: ມາດຕະຖານ 4.8mm stroke plunger

     -- VM130U / VM120U: ສັ້ນ 2.5mm stroke plunger

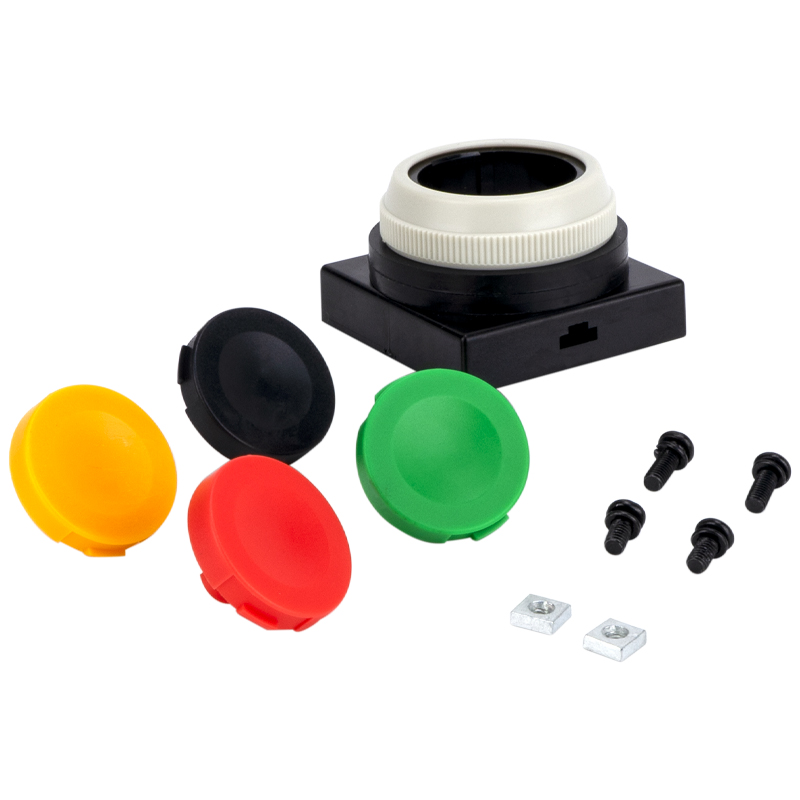

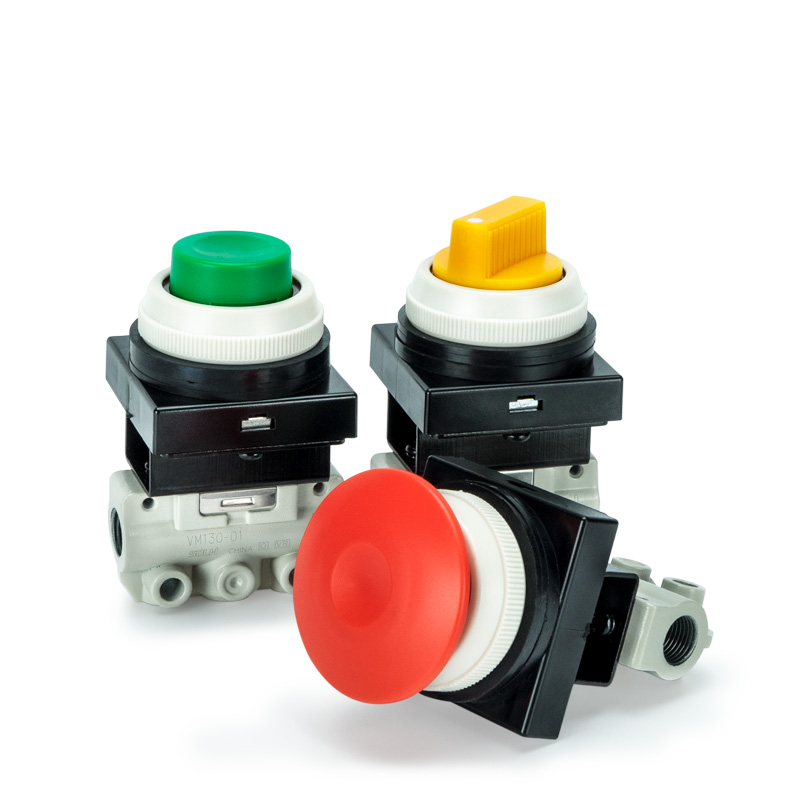

 2. ປະເພດປຸ່ມກົດ (ປະຕິບັດການ Jog ຄູ່ມື)

     -- VM132 / VM122: ປຸ່ມກົດມາດຕະຖານແປ

     -- VM132Y / VM122Y: ຫົວເຫັດສີເຫຼືອງສຳລັບຢຸດສຸກເສີນ ແລະ ເບິ່ງເຫັນໄດ້ສູງ

     -- VM132G / VM122G: ປຸ່ມກົດຕົວຊີ້ວັດສີຂຽວ

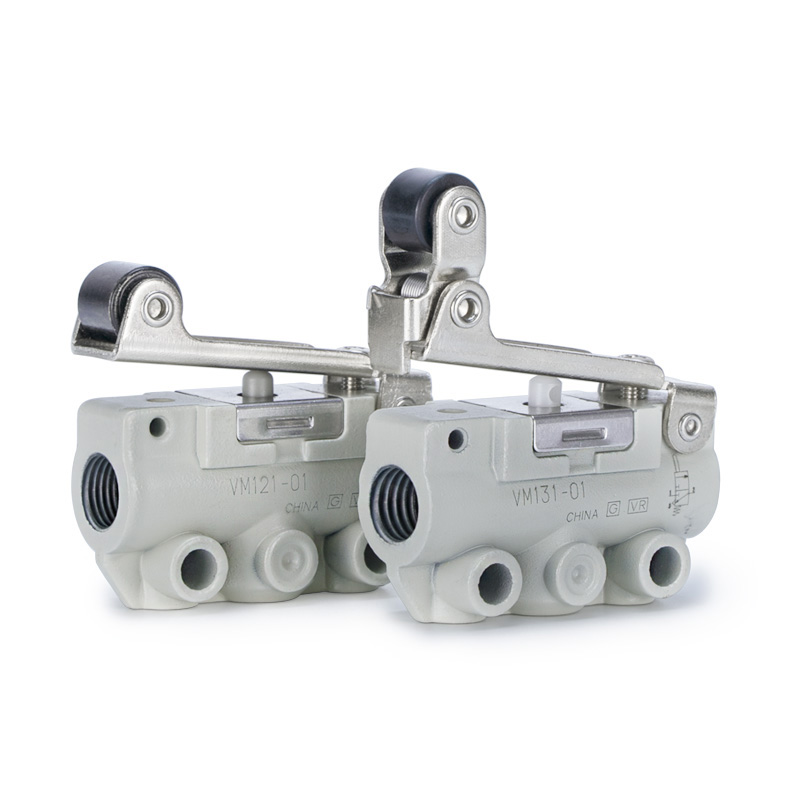

  3. ປະເພດ Roller Lever (Stroke & Limit Detection)

     -- VM131 / VM121: ລີເວີມ້ວນກົງມາດຕະຖານ

     -- VM131U / VM121U: ລໍ້ເລື່ອນການເດີນທາງສັ້ນ

     -- VM133 / VM123: ປະຕູມ້ວນແບບຕ້ານການຟື້ນຕົວທາງດຽວ

  4. ຕົວກະຕຸ້ນເພີ່ມເຕີມທາງເລືອກ

     ປຸ່ມຫີບ, ປຸ່ມສະຫຼັບ, ປຸ່ມໝູນວຽນທີ່ສາມາດລັອກໄດ້ ແລະຫົວກະຕຸ້ນແບບປັບແຕ່ງເພີ່ມເຕີມ

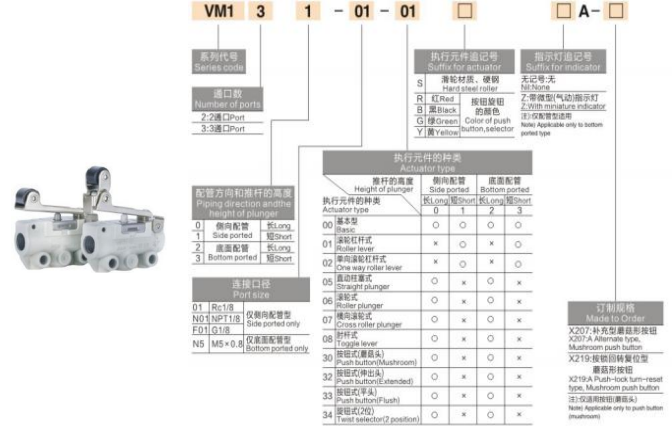

 ຄໍາອະທິບາຍລະຫັດຕົວແບບ

  1.  (ຕົວຢ່າງ: VM131-01-01A)

     -- VM131: ວົງຈອນ 3-ພອດ + ເຄື່ອງກະຕຸ້ນ lever ມ້ວນ

     -- 01: ລະຫັດກະທູ້ພອດ (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: ຮູບແບບຜອດຂ້າງ (02 = ຮູບແບບຜອດລຸ່ມ)

     -- ລະຫັດຕໍ່ທ້າຍ: A=ມາດຕະຖານ; Y=ເຫັດເຫຼືອງ; G=ປຸ່ມສີຂຽວ; U=ເສັ້ນເລືອດຕັນໃນສັ້ນ

  2. ຮູບແບບມາດຕະຖານທົ່ວໄປ

     -- VM131-01-01A: ປະຕູມ້ວນ 3-ພອດ, Rc1/8, ພອດຂ້າງ (ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ)

     -- VM132-M5-00A: ປຸ່ມກົດແປ 3 ພອດ, ກະທູ້ M5, ພອດລຸ່ມ.

     -- VM130U-01-N01Y: 3-port short plunger, NPT1/8, ຫົວສຸກເສີນເຫັດສີເຫຼືອງ

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

     -- ຂະຫນາດນ້ອຍສຸດແລະແສງສະຫວ່າງ ultra: ພຽງແຕ່ 60g ທີ່ມີຄວາມກວ້າງແຄບ 11mm, ທີ່ສົມບູນແບບສໍາລັບການຝັງເຄື່ອງພາຍໃນແລະການຕິດຕັ້ງ stacking ຫນາແຫນ້ນ.

     -- ລະດັບຄວາມດັນທົ່ວໄປກ້ວາງ: ເຂົ້າກັນໄດ້ກັບສູນຍາກາດຢ່າງເຕັມທີ່ເຖິງ 1.0MPa ຄວາມກົດດັນໃນທາງບວກສໍາລັບການຄວບຄຸມວົງຈອນອະເນກປະສົງ

     -- ໂຄງສ້າງປະທັບຕາ poppet ທົນທານ: ຄວາມແຫນ້ນຂອງອາກາດດີ, ຊີວິດການບໍລິການທີ່ຍາວນານແລະທົນທານຕໍ່ການປົນເປື້ອນຂອງຝຸ່ນ.

     -- ທໍ່ຢືດຢຸ່ນ & ການຕິດຕັ້ງ: ຕົວເລືອກພອດຂ້າງ / ລຸ່ມ, ການຕິດຕັ້ງດ້ານຂ້າງ, ການຕິດຕັ້ງດ້ານລຸ່ມ, ພື້ນຖານວົງເລັບທາງເລືອກ (VM1-B)

     -- ການອອກແບບທີ່ບໍ່ມີການຫຼໍ່ລື່ນ: ຄ່າໃຊ້ຈ່າຍໃນການບໍາລຸງຮັກຕໍ່າ ແລະການເຮັດວຽກຂອງທໍ່ອາກາດທີ່ສະອາດ

     -- ເອກະສານປະກອບ actuator ສໍາເລັດ: ຈັບຄູ່ jog ຄູ່ມື, ຂີດຈໍາກັດເສັ້ນເລືອດຕັນໃນ, ການຢຸດເຊົາການສຸກເສີນດ້ານຄວາມປອດໄພແລະທຸກສະຖານະການເຮັດວຽກຜົນກະທົບຕໍ່ກົນຈັກ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ປຸ່ມສະວິດຂີດຈຳກັດຂອງເຄື່ອງຈັກ: ການກວດຫາຕໍາແໜ່ງຂອງກະບອກສູບເຕັມຈັງຫວະ

     -- ການແລ່ນດ້ວຍມື ແລະ ການມອບໝາຍອຸປະກອນ: ປຸ່ມກົດຂອງແຜງທົດສອບວົງຈອນອາກາດດ້ວຍມື

     -- ຄວາມປອດໄພ interlock & loops ຢຸດສຸກເສີນ: ຕົວກະຕຸ້ນຫົວເຫັດສີເຫຼືອງສໍາລັບຄວາມປອດໄພຂອງເຄື່ອງຈັກ

     -- Mini jigs & clamping fixtures: Clamp / unclamp pneumatic switching

     -- ວົງຈອນຄວບຄຸມສູນຍາກາດ: ການສະຫຼັບທີ່ຫມັ້ນຄົງພາຍໃຕ້ສະພາບສູນຍາກາດ -100kPa

     -- ອຸ​ປະ​ກອນ​ອັດ​ຕະ​ໂນ​ມັດ​ທົ່ວ​ໄປ​: ກົນ​ຈັກ​ກະ​ຕຸ້ນ​ສັນ​ຍານ​ອາ​ກາດ​ແລະ​ວົງ​ຈອນ​ຕໍາ​ແຫນ່ງ​ຕໍາ​ແຫນ່ງ​

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ປ່ຽງ poppet ກົນຈັກຂະຫນາດນ້ອຍ SOLH VM1 ປະກອບດ້ວຍຮ່າງກາຍກະທັດລັດແສງສະຫວ່າງ ultra-light 60g, ການຜະນຶກ poppet ທີ່ເຊື່ອຖືໄດ້, ສູນຍາກາດເຕັມ ~ 1.0MPa, ຮູບແບບພອດສອງຂ້າງ / ລຸ່ມແລະຫົວ actuator ປ່ຽນກັນໄດ້ຢ່າງສົມບູນ, ໃຫ້ບໍລິການເປັນວາວຄວບຄຸມອາກາດກະຕຸ້ນກົນຈັກທີ່ຕ້ອງການສໍາລັບອຸປະກອນອັດຕະໂນມັດຂະຫນາດນ້ອຍທັງຫມົດ.
