KQ2N Series ກົງ Push-in Fitting

KQ2N stem-style push-in fittings ແມ່ນຫນຶ່ງສໍາພັດ pneumatic connectors ວິສະວະກໍາເປັນ drop-in ທົດແທນສໍາລັບຊຸດ SMC KQ2N. ປະກອບດ້ວຍກະທູ້ຜູ້ຊາຍ, ເສັ້ນຜ່າກາງຂອງລໍາເທົ່າທຽມກັນແລະການຫຼຸດຜ່ອນຕົວແປຂອງລໍາຕົ້ນ, ອຸປະກອນເຫຼົ່ານີ້ສະຫນັບສະຫນູນການປະກອບທໍ່ທີ່ບໍ່ມີເຄື່ອງມືໄວສໍາລັບທໍ່ PU ແລະ PA. ເຫມາະສໍາລັບທັງທໍ່ລະບາຍອາກາດແລະທໍ່ສູນຍາກາດໃນອຸປະກອນອັດຕະໂນມັດ, ການຈັດການຫຸ່ນຍົນແລະຄໍາຮ້ອງສະຫມັກການຕິດຕັ້ງ pneumatic. ຮ່າງກາຍ PBT ຈັບຄູ່ກັບກະທູ້ທອງເຫລືອງ nickel-plated ສະຫນອງການຜະນຶກທີ່ຫມັ້ນຄົງພາຍໃນ 0 ℃ ~ 60 ℃ອຸນຫະພູມການເຮັດວຽກ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SOLH KQ2N Series Straight Push-in Fitting | Stem Type Pneumatic Straight Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC KQ2N Equivalent Stem Straight One-Touch Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

KQ2N ແມ່ນການຕົບແຕ່ງທໍ່ລົມແບບກົງ. ປາຍຫນຶ່ງແມ່ນ thread ຜູ້ຊາຍຫຼືລໍາຕົ້ນ, ປາຍອື່ນໆຍອມຮັບທໍ່ອາກາດ PU / PA. ມັນເປັນການທົດແທນໂດຍກົງສໍາລັບຊຸດ SMC KQ2N fittings one-touch. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນວົງຈອນ pneumatic ແລະທໍ່ສູນຍາກາດ. ການຕິດຕັ້ງທີ່ບໍ່ມີເຄື່ອງມື, ພຽງແຕ່ກົດປຸ່ມປ່ອຍເພື່ອໃສ່ຫຼືເອົາທໍ່ອອກຢ່າງໄວວາ.

ສີ່ປະເພດໂຄງສ້າງທີ່ມີຢູ່:

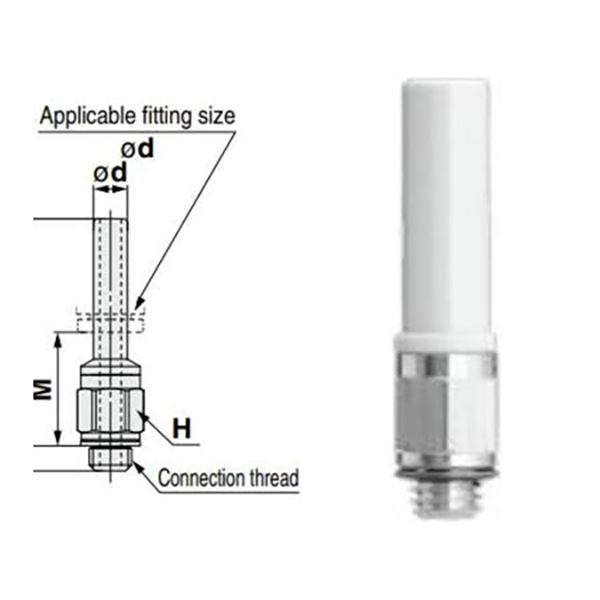

ປະເພດລໍາຕົ້ນຂອງ thread ຜູ້ຊາຍ (M thread: M5)

ປະເພດລໍາຕົ້ນຂອງ thread ຜູ້ຊາຍ (Imperial taper R thread: 1/8,1/4,3/8)

• ເສັ້ນຜ່າສູນກາງເທົ່າກັນ ລຳຕົ້ນຊື່ (-99 ຄຳຕໍ່ທ້າຍ): ທັງສອງປາຍດ້ວຍ OD ລຳດຽວກັນ

• ການຫຼຸດຜ່ອນການສອດຄ່ອງຂອງລໍາຕົ້ນ: ສອງລໍາທີ່ມີເສັ້ນຜ່າກາງນອກທີ່ແຕກຕ່າງກັນສໍາລັບການປ່ຽນຂະຫນາດ

2. ຄໍາອະທິບາຍແບບຈໍາລອງລະຫັດ

ຕົວຢ່າງ: KQ2N04-M5

• KQ2N: ລະຫັດຊຸດ, ປະເພດລໍາຕັ້ງຊື່ກົງ

• 04: ເສັ້ນຜ່າກາງທໍ່ນອກ Φ4mm ຢູ່ຂ້າງ push-in

• M5 / 01S / 02S: ສະເພາະກະທູ້ຊາຍ

• -99: ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ ລໍາຕັ້ງຊື່

• 04-06: ການຫຼຸດຜ່ອນການສອດຄ່ອງຂອງລໍາຕົ້ນ, ①Φ4 → ②Φ6

ພາກສ່ວນລະຫັດ	ລາຍລະອຽດ
KQ2N	ລະຫັດຊຸດ: ລໍາປະເພດກົງການຊຸກຍູ້ໃຫ້ເຫມາະສົມ
04/06/08/10/12/16	ເສັ້ນຜ່າສູນກາງທໍ່ນອກ ΦD (mm)
M5	ເສັ້ນດ້າຍຊາຍ Metric M5×0.8
01S/02S/03S	ກະທູ້ Imperial R taper: R1/8, R1/4, R3/8
-99	ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ ລໍາຕັ້ງຊື່, ທັງສອງປາຍດຽວກັນ OD
ຕົວເລກຄູ່ e.g.04-06	ການຫຼຸດຜ່ອນການສອດຄ່ອງຂອງລໍາຕົ້ນ: ① inlet OD, ② outlet OD

3. ຂໍ້ມູນສະເພາະທາງວິຊາການ

ລາຍການ	ພາລາມິເຕີ
ທໍ່ທີ່ໃຊ້ໄດ້	ທໍ່ PU polyurethane, ທໍ່ nylon PA
ຄວາມກົດດັນປະຕິບັດງານ	0 ~ 1.0MPa, ເຫມາະສົມກັບວົງຈອນຄວາມກົດດັນທາງລົບສູນຍາກາດ
ອຸນຫະພູມປະຕິບັດການ	0 ℃ ~ + 60 ℃
ວັດສະດຸຮ່າງກາຍ	ຮ່າງກາຍພາດສະຕິກ; ພາກສ່ວນກະທູ້ທອງເຫລືອງທີ່ມີ nickel-plated, ທົນທານຕໍ່ການກັດກ່ອນ
ປະສິດທິພາບການຜະນຶກ	ການປະທັບຕາກະທູ້ທີ່ດີເລີດ
ວິທີການເຊື່ອມຕໍ່	ຍູ້ເຂົ້າ; ກົດປ່ອຍຄໍເພື່ອຖອດທໍ່

4. ບັນຊີລາຍຊື່ຕົວແບບເຕັມ

4.1 Metric M ສະບັບກະທູ້ຊາຍ

ຕົວແບບ	ກະທູ້	ທໍ່ ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

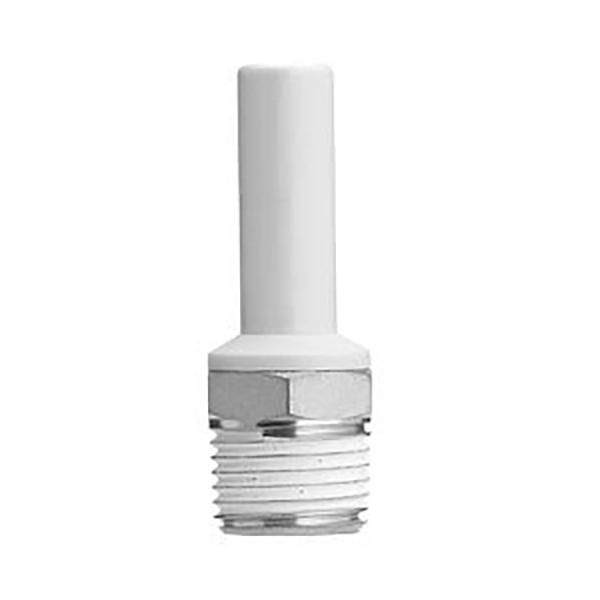

4.2 Imperial R Taper Male Thread Version

ຕົວແບບ	ກະທູ້ R	ທໍ່ ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

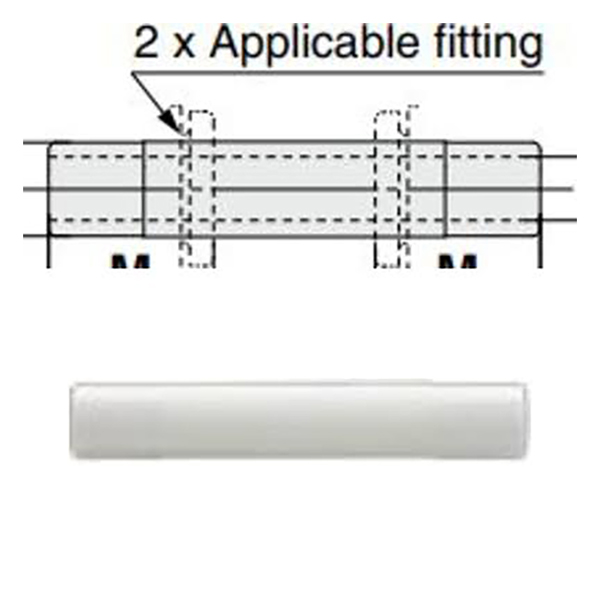

4.3 ເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນ ລຳຊື່ (ຊຸດ -99)

ຕົວແບບ	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

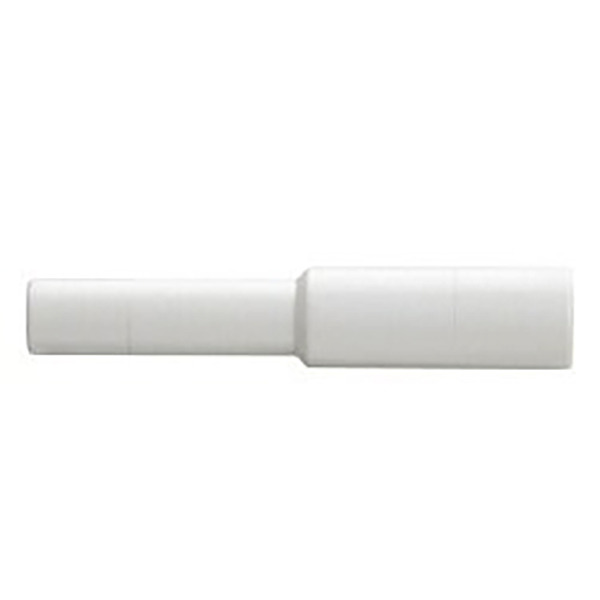

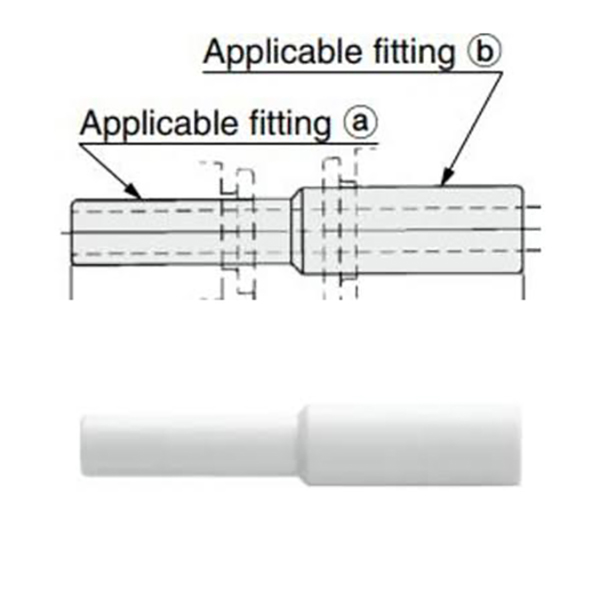

4.4 ການຫຼຸດຜ່ອນການສອດຄ່ອງຂອງລໍາຕົ້ນ

ຕົວແບບ	① Stem OD	② Stem OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. ຄຸນສົມບັດຫຼັກ

ຮ່າງກາຍພາດສະຕິກທີ່ມີເສັ້ນດ້າຍທອງເຫລືອງທີ່ມີ nickel ສໍາລັບການຕໍ່ຕ້ານ corrosion ແລະການປະທັບຕາກະທູ້ທີ່ເຊື່ອຖືໄດ້

• ເຂົ້າກັນໄດ້ກັບທໍ່ອາກາດ PU polyurethane ແລະທໍ່ nylon PA

ລະດັບຄວາມກົດດັນການເຮັດວຽກ 0 ~ 1.0MPa, ເຫມາະສໍາລັບວົງຈອນຄວາມກົດດັນທາງລົບສູນຍາກາດ

• ລະດັບອຸນຫະພູມປະຕິບັດງານ: 0 ℃ ~ + 60 ℃

• ການປະກອບແບບງ່າຍດາຍ: ຮັກສາປາຍທໍ່ກ້ຽງແລະໃສ່ໂດຍກົງ; ກົດປຸ່ມປ່ອຍດ້ານໜ້າເພື່ອດຶງທໍ່ອອກເພື່ອຖອດອອກ

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ເຄື່ອງຈັກອັດຕະໂນມັດ, ແຂນຫຸ່ນຍົນ, ລະບົບດູດຊືມສູນຍາກາດ, ເຄື່ອງຕິດຕັ້ງນິວເມຕິກ, ທໍ່ອັດອາກາດ. ການທົດແທນໂດຍກົງສໍາລັບອຸປະກອນເສີມຊຸດ SMC KQ2N ທີ່ນໍາເຂົ້າ.
