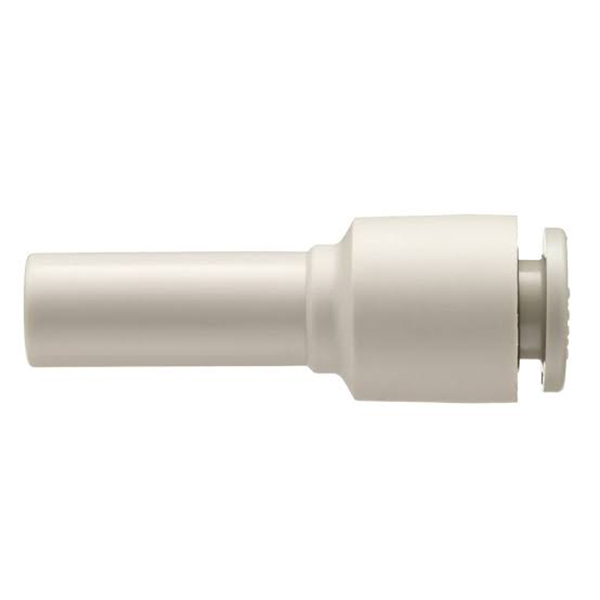

KQ2R Push Fit Female End Cap Plastic

KQ2R reducer straight push-in fitting ແມ່ນຊຸດ KQ2-series ທໍ່ທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນ, ເຮັດເປັນການທົດແທນການ drop-in ສໍາລັບ SMC KQ2R. ທັງສອງສົ້ນມີພອດສໍາພັດມາດຕະຖານສໍາລັບການເຊື່ອມຕໍ່ສອງທໍ່ອາກາດທີ່ມີເສັ້ນຜ່າກາງນອກທີ່ແຕກຕ່າງກັນ. passage ພາຍໃນ tapered ກ້ຽງຂອງຕົນສະຫນອງການຫຼຸດລົງຄວາມກົດດັນຕ່ໍາກວ່າການສົມທົບ fittings ແຍກຕ່າງຫາກ. ການກໍ່ສ້າງດ້ວຍຮ່າງກາຍ PBT, SUS304 ແຫວນຈັບສະແຕນເລດແລະປະທັບຕາ NBR, ມັນສະຫນັບສະຫນູນການບີບອັດອາກາດແລະບໍລິການສູນຍາກາດຈາກ -5 ℃ເຖິງ +60 ℃. ຫຼາຍໆຂະຫນາດກວມເອົາການຫັນປ່ຽນທໍ່ Φ2 ~ Φ16, ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບການດັດແປງວົງຈອນ pneumatic ແລະການແປງເສັ້ນຜ່າສູນກາງສູນຍາກາດໃນເຄື່ອງຈັກອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SOLH KQ2R Series ຫຼຸດການຍູ້ແບບກົງ | Coupler ທໍ່ເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC KQ2R Equivalent ຫຼຸດຜ່ອນເສັ້ນກົງຫນຶ່ງສໍາພັດ Pneumatic Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

KQ2R ແມ່ນການຫຼຸດຜ່ອນການບີບອັດກົງພາຍໃນຊຸດ KQ2, ເຊິ່ງເອີ້ນກັນວ່າຕົວເຊື່ອມຕໍ່ທໍ່ເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນ. ມັນຖືກອອກແບບມາເປັນພິເສດສໍາລັບການເຊື່ອມຕໍ່ inline ຂອງສອງທໍ່ອາກາດທີ່ມີເສັ້ນຜ່າກາງນອກທີ່ແຕກຕ່າງກັນ, ຫນຶ່ງໃນອຸປະກອນເສີມຫຼຸດຜ່ອນການນໍາໃຊ້ທົ່ວໄປທີ່ສຸດໃນລະບົບ pneumatic.

2. ຄໍາອະທິບາຍແບບຈໍາລອງ & ໂຄງສ້າງ

ຕົວຢ່າງຕົວແບບ: KQ2R06-08
KQ2: SMC ລຸ້ນທີ 2 ຊຸດການສໍາພັດແບບດຽວ
R: ການຫຼຸດຜ່ອນ, ການຫຼຸດຜ່ອນໂຄງສ້າງຊື່
06: ເສັ້ນຜ່າສູນກາງທໍ່ນອກຂອງພອດ ① (mm, Φ6mm)
08: ເສັ້ນຜ່າກາງທໍ່ນອກຂອງພອດ ② (mm, Φ8mm)

ລັກສະນະໂຄງສ້າງ

• ທັງສອງສົ້ນຮັບຮອງເອົາມາດຕະຖານ KQ2 ຜອດຫນຶ່ງສໍາພັດ; ປາຍຫນຶ່ງສໍາລັບທໍ່ OD ຂະຫນາດນ້ອຍແລະອີກດ້ານຫນຶ່ງສໍາລັບທໍ່ OD ຂະຫນາດໃຫຍ່ທີ່ມີຊ່ອງທາງການໄຫຼພາຍໃນຊື່, ຮັບຮູ້ການເຊື່ອມຕໍ່ inline ສໍາລັບທໍ່ທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນ.

• ການຫັນປ່ຽນ tapered ລຽບພາຍໃນຊ່ອງທາງ, ການຫຼຸດລົງຄວາມກົດດັນຕ່ໍາເມື່ອທຽບກັບການປະກອບການແຍກ (ກົງ fitting + ແຍກຕ່າງຫາກ reducer). ເໝາະສຳລັບວົງຈອນນິວເມຕິກທີ່ລະອຽດອ່ອນໄຫຼ ແລະຄວາມກົດດັນຫຼຸດລົງ.

ພາກສ່ວນລະຫັດ	ລາຍລະອຽດ
KQ2R	ລະຫັດຊຸດ: ຫຼຸດການໃສ່ກົງເຂົ້າກັນ
ສອງຕົວເລກທໍາອິດ	ທໍ່ OD ຂອງພອດ ① (ມມ)
ສອງຕົວເລກສຸດທ້າຍ	ທໍ່ OD ຂອງພອດ ② (ມມ)

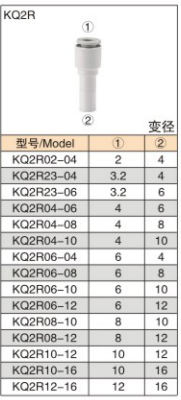

3. ຕາຕະລາງ Specification ເຕັມ

ຕົວແບບ	Port ① Tube OD (mm)	Port ② Tube OD (ມມ)	ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
KQ2R02-04	Φ2	Φ4	ອຸປະກອນຈຸລະພາກ, ການເຊື່ອມຕໍ່ທໍ່ Φ2 ຫາ Φ4
KQ2R04-06	Φ4	Φ6	ວົງຈອນກະບອກຂະຫນາດນ້ອຍ, ການເຊື່ອມຕໍ່ທໍ່ Φ4 ຫາ Φ6
KQ2R06-08	Φ6	Φ8	ວົງຈອນວາວ solenoid ມາດຕະຖານ, Φ6 ຫາ Φ8 (ທີ່ນິຍົມຫລາຍທີ່ສຸດ)
KQ2R08-10	Φ8	Φ10	ວົງຈອນການໄຫຼສູງ, ການເຊື່ອມຕໍ່ທໍ່ Φ8 ຫາ Φ10
KQ2R10-12	Φ10	Φ12	ວົງຈອນການສະຫນອງທາງອາກາດຕົ້ນຕໍ, ການເຊື່ອມຕໍ່ທໍ່ Φ10 ຫາ Φ12
KQ2R12-16	Φ12	Φ16	ເສັ້ນລໍາຕົ້ນຕົ້ນຕໍໄຫຼຂະຫນາດໃຫຍ່, ການເຊື່ອມຕໍ່ທໍ່Φ12ຫາΦ16

4. ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທົ່ວໄປ (ສອດຄ່ອງກັບຊຸດ KQ2 ເຕັມ)

ລາຍການ	ພາລາມິເຕີ
ນ້ຳໃຊ້ໄດ້	ແອອັດ, ສູນຍາກາດ, ນໍ້າສະອາດ (ບໍ່ແຊ່ແຂງ)
ຄວາມກົດດັນປະຕິບັດງານ	-100kPa (ສູນຍາກາດ) ~ 1.0MPa
ຄວາມກົດດັນລະເບີດ	3.0MPa @ 23 ℃ ອຸນຫະພູມລ້ອມຮອບ
ອຸນຫະພູມປະຕິບັດການ	-5℃ ~ +60℃; 0 ~ 40 ℃ສໍາລັບຂະຫນາດກາງນ້ໍາ
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, ທໍ່ nylon, ທໍ່ nylon ອ່ອນ, ທໍ່ FEP/PFA PTFE
ວັດສະດຸ	ຮ່າງກາຍ PBT + Gripper ສະແຕນເລດ SUS304 + ແຫວນປະທັບຕາຢາງ NBR nitrile

5. ການຄັດເລືອກ & ແນວທາງການດຳເນີນງານ

ກົດລະບຽບການເລືອກ: ເລືອກ KQ2R ສໍາລັບການເຊື່ອມຕໍ່ inline ຂອງສອງທໍ່ OD ທີ່ແຕກຕ່າງກັນ, ບໍ່ຈໍາເປັນຕ້ອງມີອຸປະກອນເສີມເພີ່ມເຕີມ.

• ປາຍທໍ່ຕ້ອງຖືກຕັດໃຫ້ຮາບພຽງ ແລະບໍ່ມີບາດແຜ. ໃສ່ທໍ່ຢ່າງເຕັມທີ່ຈົນກວ່າຈະໄດ້ຍິນສຽງ "ຄລິກ" ເພື່ອຫຼີກເວັ້ນການຮົ່ວໄຫຼຂອງອາກາດ.

• ສໍາລັບການໂຍກຍ້າຍອອກ: ກົດຄໍປ່ອຍຢູ່ໃນພອດແລະດຶງທໍ່ອອກຂ້າງນອກ; ຢ່າດຶງໂດຍການບັງຄັບຢ່າງແທ້ຈິງ.

• ການຫຼຸດລົງຂອງຄວາມກົດດັນເພີ່ມຂຶ້ນກັບຄວາມແຕກຕ່າງຂອງເສັ້ນຜ່າສູນກາງທີ່ໃຫຍ່ກວ່າ. ຕ້ອງການຕົວແບບທີ່ມີເສັ້ນຜ່າສູນກາງຂະຫນາດນ້ອຍແຕກຕ່າງກັນພາຍໃຕ້ເງື່ອນໄຂການໄຫຼສູງ.

6. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ການຫັນປ່ຽນເສັ້ນຜ່າສູນກາງທໍ່: ປ່ຽນທໍ່ Φ8 ຕົ້ນຕໍເປັນທໍ່ Φ6 ຜ່ານ KQ2R06-08 ເພື່ອໃຫ້ກົງກັບກະບອກສູບທີ່ມີຂະຫນາດທີ່ແຕກຕ່າງກັນໂດຍບໍ່ມີອະແດບເຕີເພີ່ມເຕີມ.

• ເຄື່ອງ retrofitting: ເຊື່ອມຕໍ່ທໍ່Φ6ຂອງອຸປະກອນເກົ່າກັບທໍ່Φ8ຂອງເຄື່ອງໃຫມ່ເພື່ອຄວາມເຂົ້າກັນໄດ້, ບໍ່ຈໍາເປັນຕ້ອງປ່ຽນທໍ່ເຕັມ.

• ການເຊື່ອມຕໍ່ວົງຈອນສູນຍາກາດ: ສາຍສູນຍາກາດຄູ່ທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນ. ການອອກແບບການຮົ່ວໄຫຼຕ່ໍາຮັກສາລະດັບສູນຍາກາດທີ່ຫມັ້ນຄົງ.
