KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings

SOLH KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings | Pneumatic Manifold Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC KQ2U / KQ2UD Equivalent Y Multi-outlet One-Touch Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

     KQ2U ແມ່ນ Y-type 1-in 2-out push-in splitter; KQ2UD ແມ່ນ Y-type 1-in 4-out push-in manifold. ທັງສອງເປັນຂອງ SOLH KQ2 pneumatic one-touch fitting series. ການກໍ່ສ້າງດ້ວຍຮ່າງກາຍ PBT ແລະເສັ້ນດ້າຍຊາຍທອງເຫລືອງທີ່ມີ nickel-plated. plug-and-play ໂດຍກົງສໍາລັບທໍ່ອາກາດ PU, tape PTFE ບໍ່ຈໍາເປັນຕ້ອງ. ອອກແບບສໍາລັບການແຍກວົງຈອນທາງອາກາດ 1-to-2 / 1-to-4, ສາມາດແລກປ່ຽນກັນໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC KQ2U / KQ2UD. ໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງໃນອຸປະກອນອັດຕະໂນມັດ, ຈອກດູດສູນຍາກາດແລະການກະຈາຍອາກາດ actuator pneumatic.

     KQ2U: 1 ຂາເຂົ້າ, 2 ຊ່ອງສຽບ (Y-shape 1 ຫາ 2 ແຍກ)

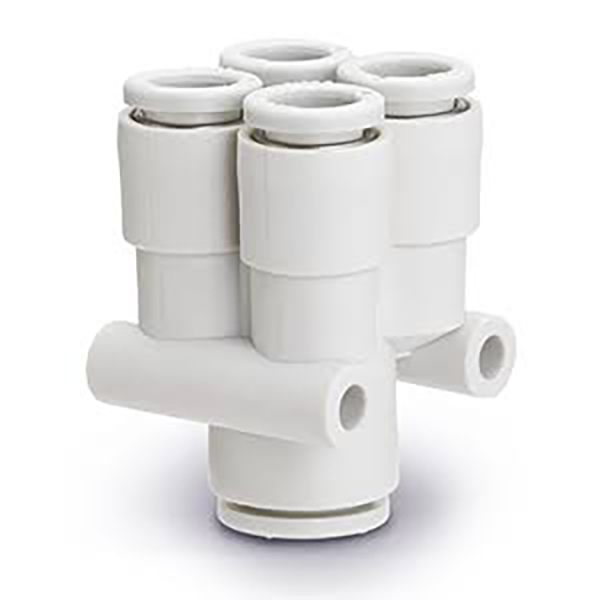

     KQ2UD: 1 ຂາເຂົ້າ, 4 ຊ່ອງສຽບ (Y-shape 1 ຫາ 4 ແຍກ)

2. ກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

2.1 KQ2U (ຕົວແຍກ Y 1-ໃນ 2-ອອກ)

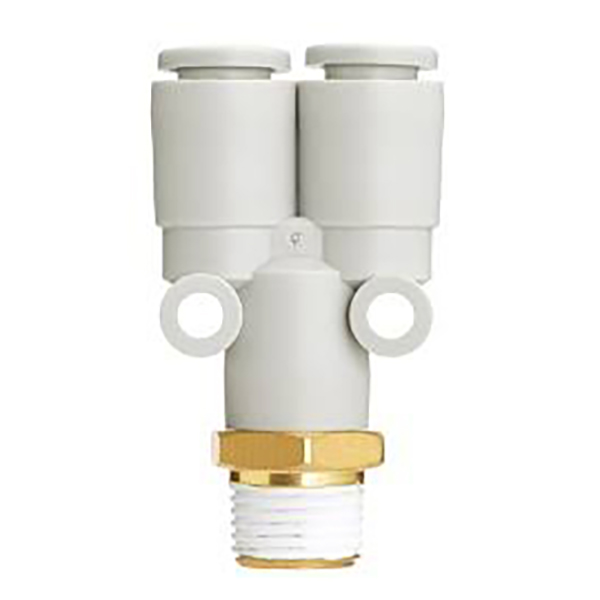

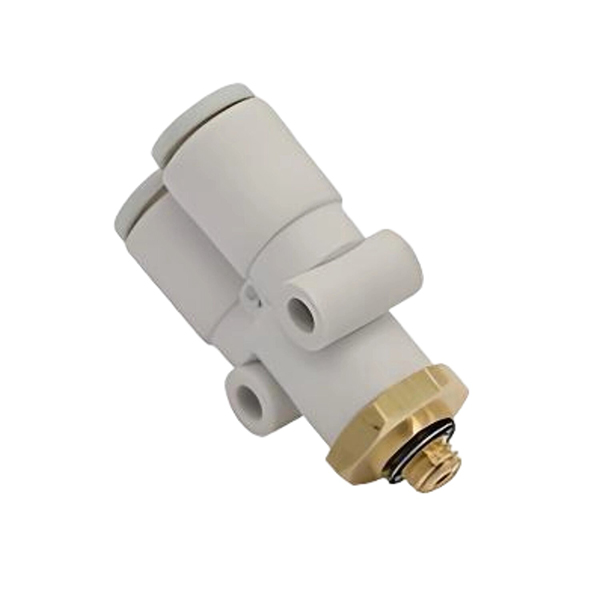

  1.Male thread version KQ2Uxx-xxS ຕົວຢ່າງ: KQ2U06-02S
     KQ2U: Y-type 1-in 2-out fitting
     06: Tube OD ຂອງ outlet ports Φ6mm
     02S: thread taper ຊາຍ R1/4 (S = R taper ຊາຍ thread)
     ລະຫັດກະທູ້: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

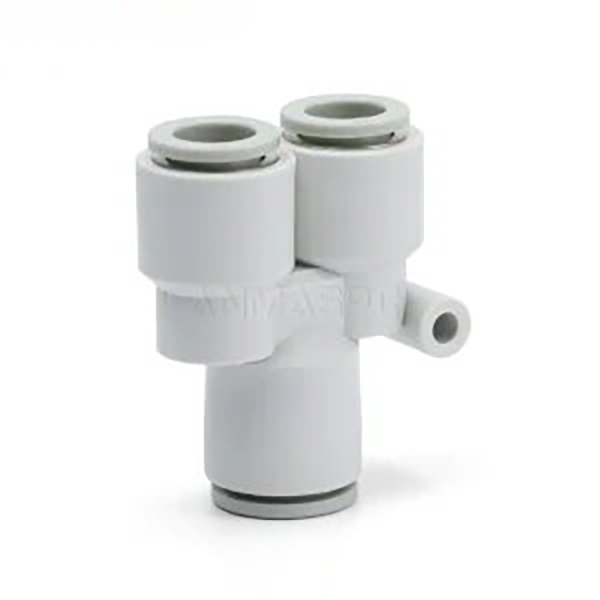

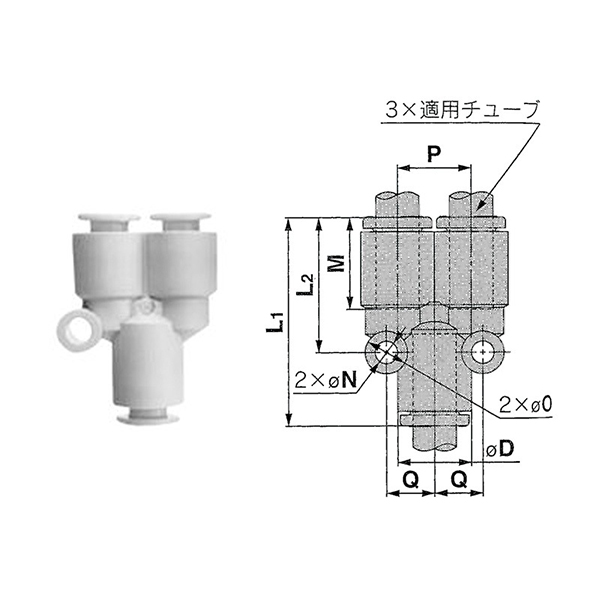

  2.Straight equal-diameter tube version KQ2Uxx-00 ຕົວຢ່າງ: KQ2U08-00
     Inlet ແລະສອງ outlets ແບ່ງປັນທໍ່ດຽວກັນ OD, Φ8mm ທັງຫມົດ

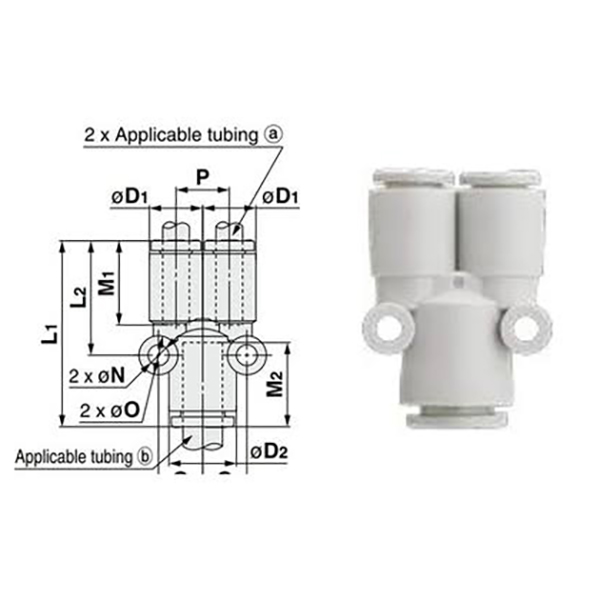

  3.Straight reduce version KQ2Uxx-yy ຕົວຢ່າງ: KQ2U04-06
     ສອງຮ້ານ Φ4; inlet ຕົ້ນຕໍΦ6, ເສັ້ນຜ່າສູນກາງທີ່ແຕກຕ່າງກັນຫຼຸດຜ່ອນການແບ່ງປັນ

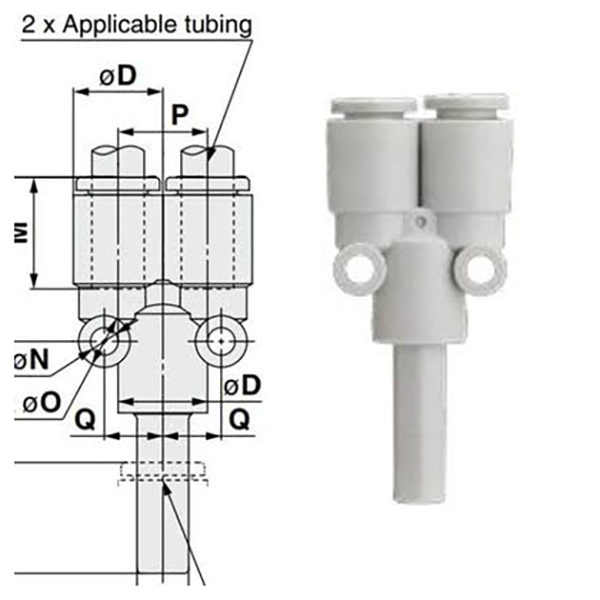

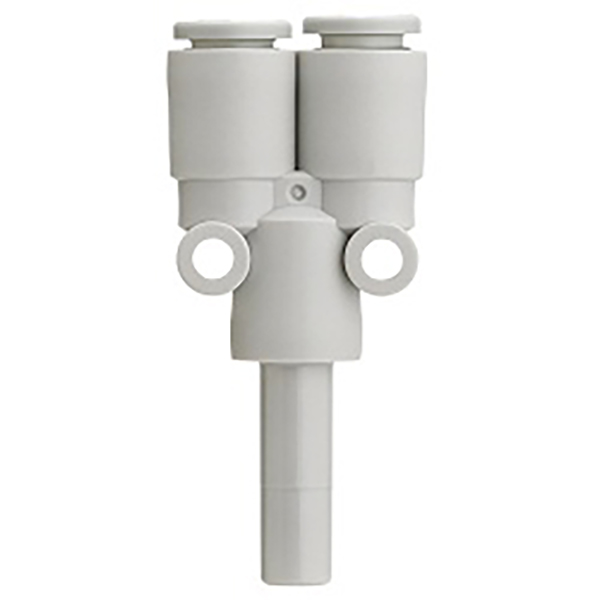

 4. ປລັກ Barbed version KQ2Uxx-99
     ສຽບປລັກສຕິກທີ່ແຂງຢູ່ດ້ານລຸ່ມ, ໃສ່ເຂົ້າໄປໃນຮູສຽບເພດຍິງເພື່ອແຍກ 1-in 2 ອອກ

2.2 KQ2UD (1-in 4-out Y manifold)

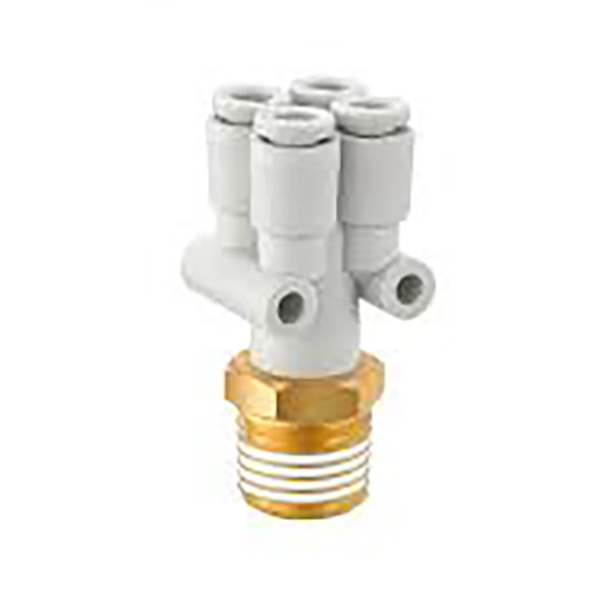

  1. ລຸ້ນກະທູ້ຜູ້ຊາຍ KQ2UDxx-xxS ຕົວຢ່າງ: KQ2UD08-03S
     R38 ທໍ່ກະທູ້ຊາຍ, ສີ່ຊ່ອງສຽບສໍາລັບທໍ່Φ8

  2. ລຸ້ນທໍ່ຫຼຸດ KQ2UDxx-yy ຕົວຢ່າງ: KQ2UD04-06
     ສີ່ຊ່ອງສຽບΦ4, inlet ຕົ້ນຕໍΦ6, ຫຼາຍພອດຫຼຸດຜ່ອນການແຜ່ກະຈາຍ

3. ຕາຕະລາງສະຫຼຸບສະເພາະ

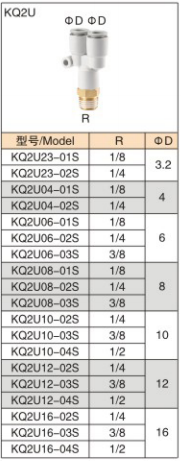

3.1 KQ2U (ຕົວແຍກ Y 1-ໃນ 2-ອອກ)

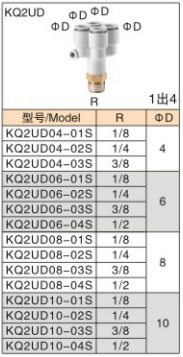

3.2 KQ2UD (1-in 4-out Y manifold)

4. ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ

5. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ

     • ສະ​ພາ​ແຫ່ງ​ການ​ຊຸກ​ຍູ້​ໄວ​: ທໍ່ສຽບສໍາລັບການຜະນຶກເຂົ້າກັນທັນທີ. ກົດການປ່ອຍຄໍສີຂາວເພື່ອເອົາທໍ່, ປັບປຸງປະສິດທິພາບການປະກອບຢ່າງຫຼວງຫຼາຍ.

     • ການແຜ່ກະຈາຍທາງອາກາດຫຼາຍເສັ້ນທາງ: KQ2U ສໍາລັບການແບ່ງປັນ 1-2, KQ2UD ສໍາລັບການແບ່ງປັນ 1-to-4. ການກະຈາຍແຫຼ່ງອາກາດສູນກາງເພື່ອເຮັດໃຫ້ເສັ້ນທາງທາງອາກາດງ່າຍຂຶ້ນ.

     • ການ​ຫຼຸດ​ຜ່ອນ​ທາງ​ເລືອກ​ທີ່​ມີ​ຢູ່​: ສະບັບເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນແລະການຫຼຸດຜ່ອນສໍາລັບການເຊື່ອມຕໍ່ຂອງຂະຫນາດທໍ່ທີ່ແຕກຕ່າງກັນ.

     • ການປະທັບຕາກະທູ້ທີ່ເຊື່ອຖືໄດ້: ກະທູ້ຊາຍທອງເຫລືອງທີ່ມີ nickel-plated ຕ້ານ corrosion ສູງແລະຄວາມເຂັ້ມແຂງກົນຈັກ.

     • ຂະໜາດກະທັດຮັດ: ຮອຍຕີນຂະຫນາດນ້ອຍສໍາລັບພື້ນທີ່ mounting ຈໍາກັດ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ manipulators, jigs ແລະໂມດູນຈອກ suction.

6. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ການແຍກອະເຣຖ້ວຍສູນຍາກາດ (ຖ້ວຍດູດຫຼາຍສ່ວນແບ່ງແຫຼ່ງສູນຍາກາດດຽວ)

     • ການສະຫນອງອາກາດຫຼາຍກະບອກສໍາລັບອຸປະກອນອັດຕະໂນມັດ

     • ວົງຈອນນິວເມຕິກສໍາລັບເຄື່ອງຈັກຫຸ້ມຫໍ່, ອຸປະກອນ 3C ແລະເຄື່ອງຈັກສີດ

     • ການແຍກສາຍທາງອາກາດສໍາລັບການກວດກາ pneumatic ແລະ jigs ການທົດສອບ

7. ບັນທຶກການຕິດຕັ້ງ

     • ຕັດທໍ່ perpendicularly ບໍ່ມີ burrs; burrs ອາດຈະ scratch ວົງການຜະນຶກແລະເຮັດໃຫ້ເກີດການຮົ່ວໄຫລຂອງອາກາດ.

     • ຍູ້ທໍ່ໃສ່ລຸ່ມສຸດເຕັມ ແລະຢືນຢັນການປົດລ໋ອກທໍ່ຄໍຢ່າງປອດໄພ.

     • ບໍ່ແມ່ນສໍາລັບນ້ໍາ, ນ້ໍາມັນຫຼືນ້ໍາ corrosive ທີ່ເຂັ້ມແຂງ. ພຽງແຕ່ສໍາລັບການບີບອັດອາກາດແລະບໍລິການສູນຍາກາດ.

     • ຫຼີກ​ລ້ຽງ​ການ​ໂຄ້ງ​ຊ້ຳ​ໆ​ຢູ່​ທີ່​ຮາກ​ທີ່​ຮ່ວມ​ກັນ​ເພື່ອ​ປ້ອງ​ກັນ​ການ​ແຕກ​ຂອງ​ພລາ​ສ​ຕິກ.
