KQ2V Series Pneumatic Push-in Fittings

SOLH KQ2V Series Pneumatic Push-in L Branch Fittings | SMC KQ2V ທຽບເທົ່າ

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | KQ2V One-Touch Pneumatic L Connector Family

1. ພາບລວມຂອງຜະລິດຕະພັນ

     ຊຸດ SOLH KQ2V ແມ່ນອຸປະກອນທໍ່ນິວເມຕິກແບບຍູ້ແບບ L- thread ທີ່ມີສາຂາຫຼາຍຊະນິດ. ອອກແບບມາສໍາລັບການກະຈາຍແຫຼ່ງອາກາດແລະການປ່ຽນແປງທິດທາງທໍ່ໃນວົງຈອນ pneumatic. ປ່ຽນແປງໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC KQ2V. ກໍ່ສ້າງດ້ວຍຕົວເຄື່ອງພລາສຕິກດ້ານວິສະວະກຳສີຂາວ ແລະສາຍທອງເຫລືອງທີ່ເຮັດດ້ວຍນິໂກນ. ການປະກອບໄວໂດຍບໍ່ມີການກາວ. ເຂົ້າກັນໄດ້ກັບ PU & PA pneumatic tubing. ນຳໃຊ້ຢ່າງກ້ວາງຂວາງໃນເຄື່ອງຈັກອັດຕະໂນມັດ, ເຄື່ອງດູດສູນຍາກາດ ແລະລະບົບທໍ່ທໍ່ກະບອກ.

  ຫ້າຕົວແບບຍ່ອຍສໍາລັບຄວາມຕ້ອງການຮູບແບບທີ່ແຕກຕ່າງກັນ:

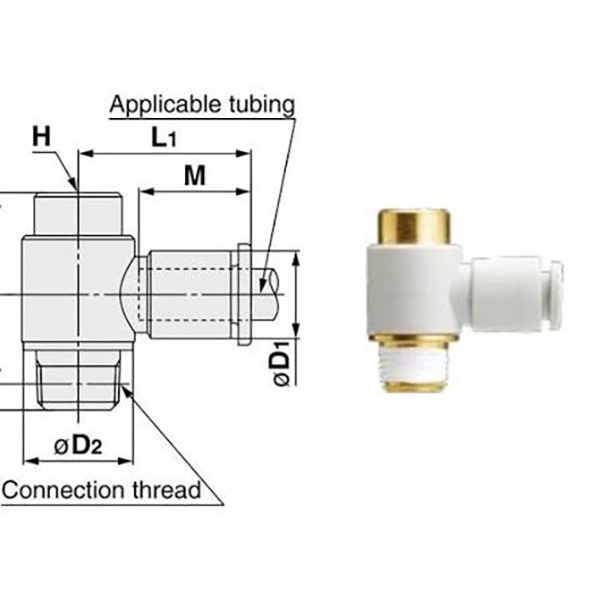

     KQ2V: ມາດຕະຖານ L type outlet ດຽວ, mounting hex ພາຍນອກ, 1-in 1-out

     KQ2VS: ມາດຕະຖານ L ປະເພດເຕົ້າສຽບດຽວ, ການຕິດຕັ້ງເຕົ້າສຽບ hex ພາຍໃນ, 1-in 1-out

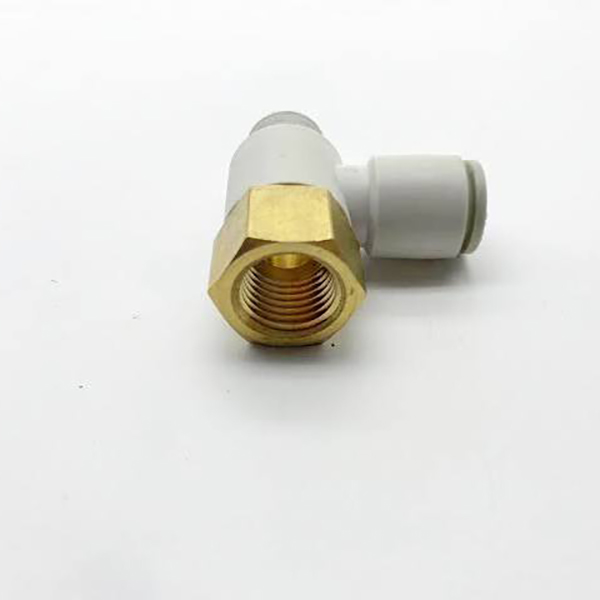

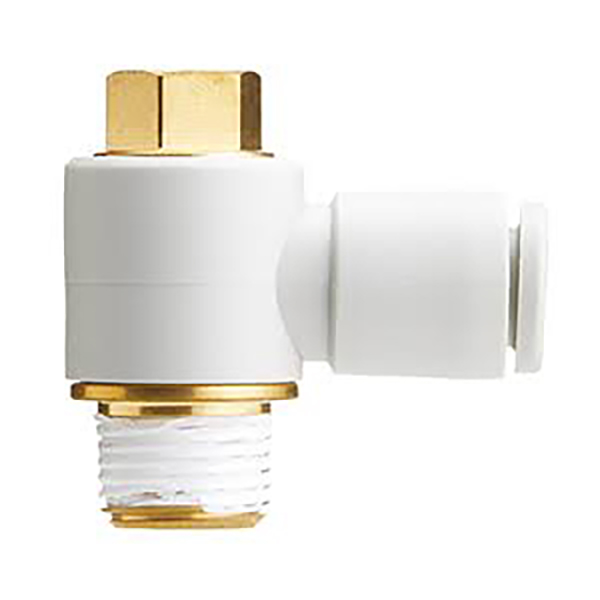

     KQ2VF: Cascadable L fitting, ຊາຍ R thread + thread Rc ເພດຍິງ, ການເຊື່ອມຕໍ່ຊຸດທີ່ມີຢູ່, 1-in 1-out

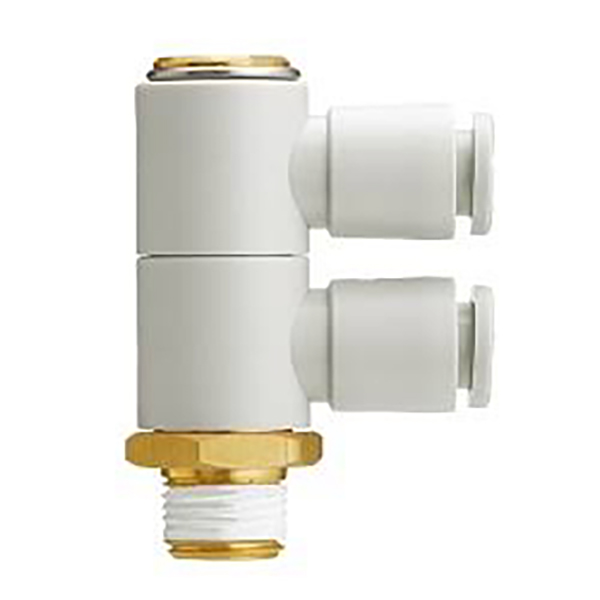

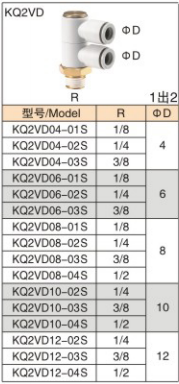

    KQ2VD: ສາຍຕັ້ງ 1 ຫາ 2 ສາຂາ, ຊ່ອງສຽບກະເປົ໋າເພດຊາຍ 1 ອັນ, ທໍ່ທໍ່ເສັ້ນຜ່າສູນກາງ 2 ອັນເທົ່າກັນ.

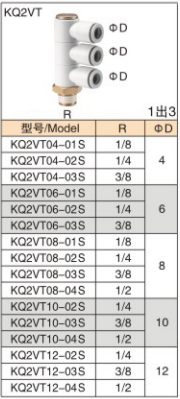

     KQ2VT: ຂາເຂົ້າແນວຕັ້ງ 1 ຫາ 3 ອັນ, ຂາເຂົ້າຂອງກະເປົ໋າເພດຊາຍ 1 ອັນ, ທໍ່ທໍ່ເສັ້ນຜ່າສູນກາງ 3 ຮູເທົ່າກັນ.

2. ຄໍາອະທິບາຍແບບຈໍາລອງລະຫັດ

  ຕົວຢ່າງ: KQ2VD04-01S

      KQ2V = ລະຫັດພື້ນຖານຊຸດ

      D  T / S / F = ສ່ວນທ້າຍໂຄງສ້າງ

     D: 1-2-2 ສາຂາຕັ້ງ

     T: ສາຂາແນວຕັ້ງ 1 ຫາ 3

     S: ພາຍໃນ hex L ສອກ

      F: Cascadable L ສອກ

     No suffix: External hex standard L elbow

     04 = ເສັ້ນຜ່າກາງທໍ່ນອກ ΦD: 4mm

     01S = ກະທູ້ຊາຍ R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

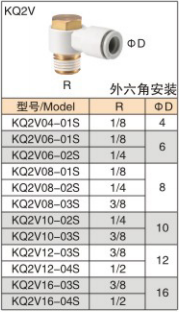

3. ຕາຕະລາງສະຫຼຸບສະເພາະ

4. ວັດສະດຸ & ເງື່ອນໄຂການໃຊ້ງານ

5. ຄຸນນະສົມບັດແບບຈໍາລອງຍ່ອຍ

     • KQ2V (ສອກ Hex L ພາຍນອກ): ສອກ L ມາດຕະຖານທີ່ມີປາຍ thread hex ພາຍນອກສໍາລັບການ tighten wrench. ປະ​ເພດ​ພື້ນ​ຖານ​ທີ່​ນໍາ​ໃຊ້​ກັນ​ຫຼາຍ​ທີ່​ສຸດ​, ສະ​ຫນັບ​ສະ​ຫນູນ max Φ16 ທໍ່​ຂະ​ຫນາດ​ໃຫຍ່​.

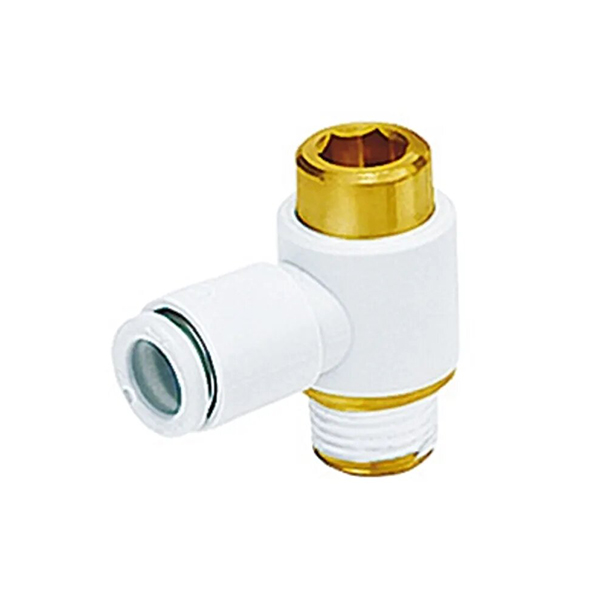

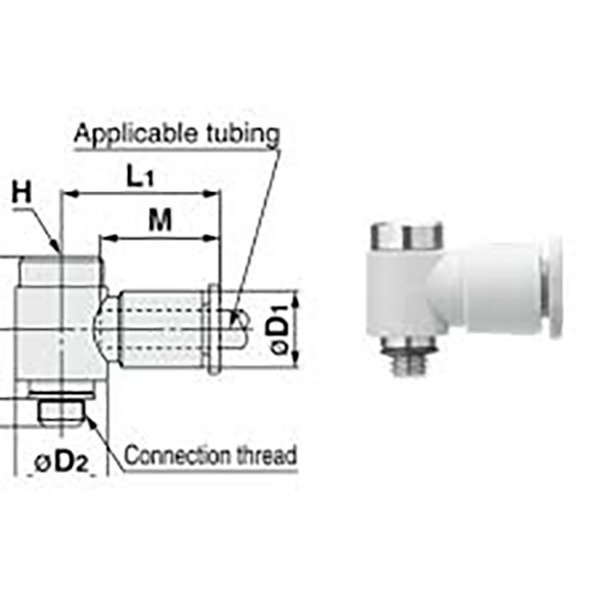

     • KQ2VS (ສອກ Hex L ພາຍໃນ): Counterbore ພາຍໃນ hex ຢູ່ພອດ thread. ອອກແບບສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຄບແຄບ. ຕົວແປຂະໜາດນ້ອຍ M5 ກົງກັບກະບອກສູບຂະໜາດນ້ອຍ.

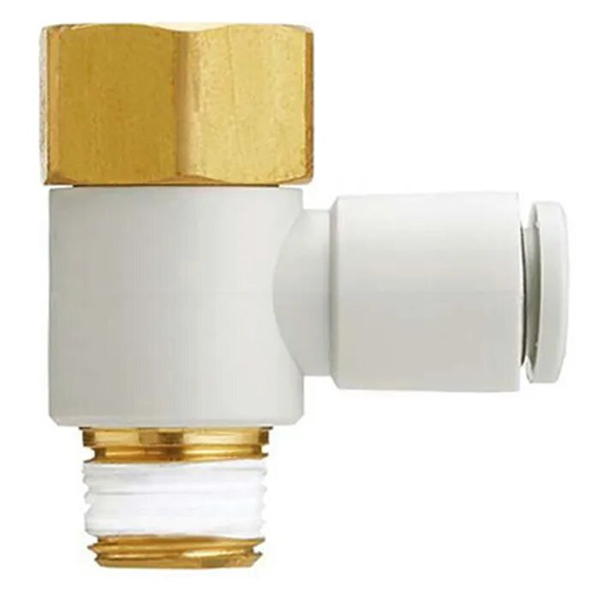

     • KQ2VF (Cascadable L ສອກ): ປະກອບກັບກະທູ້ R ຊາຍແລະ thread Rc ເພດຍິງ. fittings ຫຼາຍສາມາດເຊື່ອມຕໍ່ເປັນຊຸດສໍາລັບການສາຂາຫຼາຍເສັ້ນທາງ, ຫຼຸດຜ່ອນຄວາມຕ້ອງການຂອງຕັນ manifold.

     • KQ2VD (ສາຂາແນວຕັ້ງ 1 ຫາ 2): ທໍ່ລະບາຍອາກາດທີ່ມີກະທູ້ດ່ຽວ, ແຕກອອກຕາມແນວຕັ້ງເປັນສອງທໍ່ທໍ່ເທົ່າທຽມກັນ. ຂະໜາດກະທັດຮັດ 1-in-2-out ການກະຈາຍອາກາດ, ຫຼຸດຜ່ອນການນັບ fitting ທັງໝົດ.

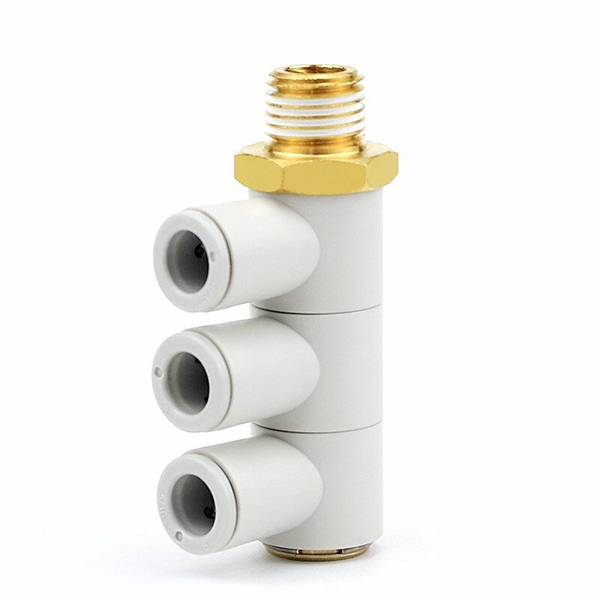

     • KQ2VT (ສາຂາແນວຕັ້ງ 1 ຫາ 3): ທໍ່ລະບາຍອາກາດທີ່ມີກະທູ້ດ່ຽວ, ແຕກອອກຕາມແນວຕັ້ງເປັນສາມທໍ່ທໍ່ເທົ່າທຽມກັນ. ທໍ່ລະບາຍອາກາດຂະໜາດນ້ອຍ, ໃຊ້ທົ່ວໄປສຳລັບການກະຈາຍອາກາດຫຼາຍຈອກໃນລະບົບອັດຕະໂນມັດ.

6. ຄໍາແນະນໍາການຕິດຕັ້ງ

     •  ຕັດປາຍທໍ່ຕັ້ງຂວາງ ແລະ ຮາບພຽງ. ສຽບທໍ່ໃສ່ກົງໃສ່ພໍດີຈົນກວ່າເຈົ້າໄດ້ຍິນສຽງ “ຄລິກ” ເພື່ອຢືນຢັນການລັອກ.

     •  ການຖອດທໍ່ອອກ: ກົດຄໍປ່ອຍສີຂາວໃສ່ໃຫ້ພໍດີ ແລະດຶງທໍ່ອອກໄປຂ້າງນອກພ້ອມໆກັນ.

     •  ຫໍ່ tape PTFE ໃສ່ກະທູ້. Tighten ພຽງແຕ່ໃນສ່ວນ hex; ຢ່າໃຊ້ແຮງບິດໃສ່ຕົວຢາງເພື່ອປ້ອງກັນການແຕກ.

     •  ສໍາລັບຊຸດ KQ2VF ໃນການເຊື່ອມຕໍ່ serial, ຮັບປະກັນການປະທັບຕາຂອງກະທູ້ທີ່ເຫມາະສົມເພື່ອຫຼີກເວັ້ນການຮົ່ວໄຫຼຂອງອາກາດ.

7. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

     • ເຄື່ອງຈັກອັດຕະໂນມັດ

     • ລະບົບເຄື່ອງດູດຝຸ່ນຫຸ່ນຍົນ

     • ການແຈກຢາຍແຫຼ່ງອາກາດສໍາລັບກະບອກສູບລົມ

     • ວົງຈອນ Pneumatic ໃນສາຍການຜະລິດ

     • ເຄື່ອງຈັກຫຸ້ມຫໍ່ & ທົດສອບວົງຈອນອາກາດ
