KQ2W Series Extended Male Thread Push-in Elbow

SOLH KQ2W ຊຸດ 90° ຂະຫຍາຍກະດ້າງຜູ້ຊາຍໃສ່ສອກ, SMC KQ2W ທຽບເທົ່າ pneumatic fitting. ການອອກແບບ stem ຂະຫຍາຍແກ້ໄຂການແຊກແຊງກົນຈັກສໍາລັບ cylinders & ວົງຈອນສູນຍາກາດ. ຮ່າງກາຍ PBT + ກະທູ້ທອງເຫລືອງ nickel plated, ສະຫນັບສະຫນູນທໍ່ PU / PA. ເທກໂນໂລຍີ Richge ທີ່ມີຫຼັກຊັບທີ່ຫມັ້ນຄົງ & ການຜະລິດທີ່ເຊື່ອຖືໄດ້ສໍາລັບໂຄງການທໍ່ pneumatic ອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SOLH KQ2W Series 90° Extended Male Thread Push-in Elbow | SMC KQ2W Equivalent Pneumatic Fitting

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | KQ2W Extended L-Type One-Touch ສອກ

1. ພາບລວມຂອງຜະລິດຕະພັນ

ຊຸດ KQ2W ແມ່ນ L-type ຂະຫຍາຍ stem push-in elbow ພາຍໃນຄອບຄົວ SOLH KQ2 pneumatic fitting. ການກໍ່ສ້າງມຸມຂວາ 90°. ກະທູ້ຜູ້ຊາຍປາຍຫນຶ່ງ (ກະທູ້ Imperial R taper / metric M thread fine), ປາຍອື່ນໆສໍາລັບການໃສ່ທໍ່ pneumatic PU / PA. ຊຸດດັ່ງກ່າວຍັງປະກອບມີ KQ2Wxx-99 ຮຸ່ນທີ່ບໍ່ໄດ້ຫຼຸດລົງ, ທັງສອງສົ້ນສໍາລັບການເຊື່ອມຕໍ່ທໍ່ສໍາລັບຄວາມຍາວຂອງທໍ່ແລະການຫຼີກເວັ້ນອຸປະສັກ.

ຂໍ້ໄດ້ປຽບຫຼັກ: ການອອກແບບ stem ຂະຫຍາຍແກ້ໄຂຂໍ້ຈໍາກັດພື້ນທີ່ການຕິດຕັ້ງແລະການແຊກແຊງກົນຈັກ. ໂຄງປະກອບການສໍາພັດຄັ້ງດຽວ, ການໃສ່ທໍ່ທີ່ບໍ່ມີເຄື່ອງມືແລະຖອດອອກ. ຮ່າງກາຍພາດສະຕິກ + ສ່ວນກະທູ້ທອງເຫລືອງ, ຕ້ານການແກ່, ເຫມາະສົມກັບວົງຈອນ pneumatic ແລະສູນຍາກາດ. ການທົດແທນການນໍາເຂົ້າໂດຍກົງສໍາລັບຊຸດ SMC KQ2W ສໍາລັບໂຄງການຢູ່ຕ່າງປະເທດ.

2. ຄໍາອະທິບາຍແບບຈໍາລອງລະຫັດ

ຮູບແບບ: KQ2W □□ - □□S

KQ2W: ລະຫັດຊຸດສຳລັບສອກຂະຫຍາຍປະເພດ L

□□: ເສັ້ນຜ່າກາງທໍ່ນອກ ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

ຕໍ່ທ້າຍ:01S02S/03S/04S: ກະທູ້ Imperial R ຊາຍ (1/8",1/4",3/8",1/2")

M3GM5: ກະທູ້ຊາຍ Metric M3×0.5 / M5×0.8
-99: ບໍ່ມີການຫຼຸດຜ່ອນການຂະຫຍາຍ, ທັງສອງສິ້ນສຸດລົງການເຊື່ອມຕໍ່ທໍ່ເສັ້ນຜ່າສູນກາງດຽວກັນ, ບໍ່ມີ thread

3. ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການ ແລະວັດສະດຸ

ລາຍການ	ພາລາມິເຕີ
ວັດສະດຸຮ່າງກາຍ	ພາດສະຕິກວິສະວະກໍາ PBT, ທົນທານຕໍ່ຜົນກະທົບສູງ
ພາກສ່ວນກະທູ້	ທອງເຫລືອງທີ່ມີການເຄືອບ nickel ສໍາລັບການປ້ອງກັນ rust
ວັດສະດຸປະທັບຕາ	ຢາງ NBR nitrile
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, PA nylon pneumatic tube
ຄວາມກົດດັນການເຮັດວຽກ	0 ~ 1.0MPa, ໃຊ້ໄດ້ກັບສູນຍາກາດ
ອຸນຫະພູມປະຕິບັດງານ	-20 ℃ ~ + 60 ℃
ວິທີການເຊື່ອມຕໍ່	ຍູ້ເຂົ້າ; ກົດການປ່ອຍແຫວນເພື່ອໃສ່ຫຼືແຍກທໍ່

4. ບັນຊີລາຍຊື່ຕົວແບບເຕັມ

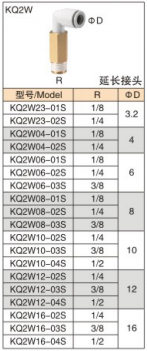

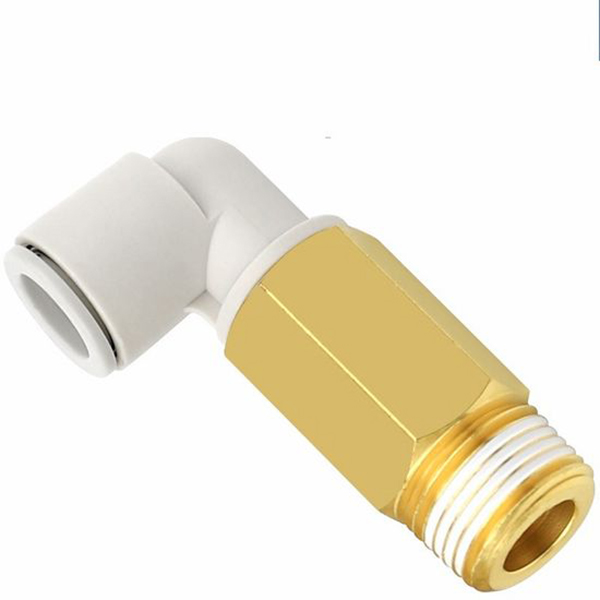

4.1 Imperial R Thread Version (ກະທູ້ຊາຍທອງເຫຼືອງ)

ຕົວແບບ	ຊາຍກະທູ້ R	ທໍ່ ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

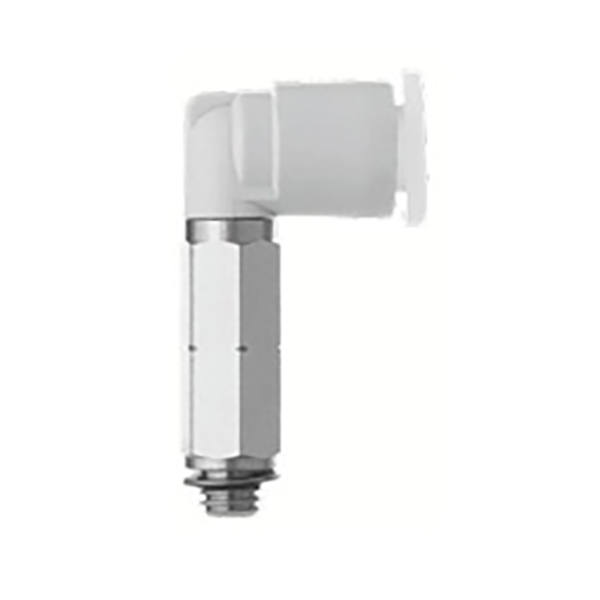

4.2 Metric M Thread Version

ຕົວແບບ	ກະທູ້ຊາຍ	ທໍ່ ΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6

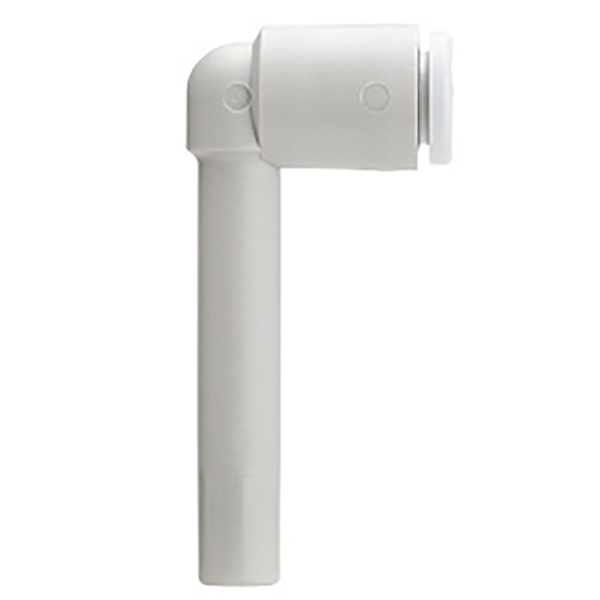

4.3 ສະບັບຂະຫຍາຍທີ່ບໍ່ຫຼຸດລົງ (ທໍ່ກັບທໍ່, ບໍ່ມີກະທູ້)

ຕົວແບບ	ພອດ 1 ΦD	ພອດ 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. ສະຖານະການຄໍາຮ້ອງສະຫມັກ

• ຫຼີກເວັ້ນການແຊກແຊງກົນຈັກສໍາລັບກະບອກສູບ, ເຄື່ອງກໍາເນີດສູນຍາກາດແລະປ່ຽງ solenoid; ຂະຫຍາຍ ແລະປ່ຽນທິດທາງທໍ່

• ເສັ້ນທາງທໍ່ຂະຫຍາຍ 90° ສໍາລັບວົງຈອນເຄື່ອງດູດສູນຍາກາດຫຸ່ນຍົນໃນສາຍອັດຕະໂນມັດທີ່ຫນາແຫນ້ນ

• ການທົດແທນໂດຍກົງສໍາລັບ SMC KQ2W ຕົ້ນສະບັບ, ການທົດແທນການນໍາເຂົ້າສໍາລັບການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ

6. ບັນທຶກການຕິດຕັ້ງ

• ຕັດທໍ່ແນວຕັ້ງ ແລະ ຮາບພຽງ, ໃສ່ລົງລຸ່ມຢ່າງເຕັມສ່ວນເພື່ອຮັບປະກັນການຜະນຶກ.

• tape PTFE ສາມາດຫໍ່ໃສ່ກະທູ້; ຫ້າມຮັດກະທູ້ຫຼາຍເກີນໄປເພື່ອປ້ອງກັນການແຕກຂອງຮ່າງກາຍທີ່ເຫມາະສົມ.

• ການຖອດທໍ່: ກົດແຫວນປ່ອຍສີຂາວແລະດຶງທໍ່ອອກພ້ອມໆກັນ.
