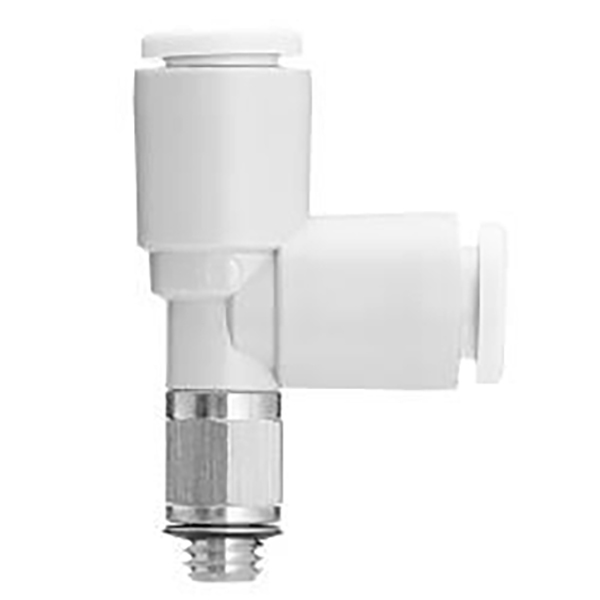

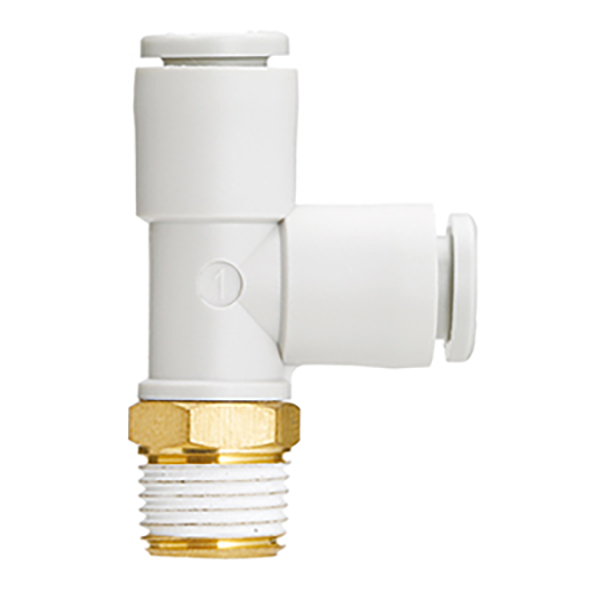

KQ2Y Series Male Run Tee Push-in Fitting

SOLH KQ2Y Series ຜູ້ຊາຍແລ່ນ Tee Push-in Fitting | ບໍລິການ Tee Pneumatic Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC KQ2Y ຜູ້ຊາຍແລ່ນ Tee ທຽບເທົ່າ (Service Tee) One-Touch Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

     KQ2Y ແມ່ນ Male Run Tee (ທີ່ຮູ້ຈັກທົ່ວໄປໃນນາມ Service Tee) ຂອງ SOLH KQ2 ຊຸດ fitting one-touch. ການຕັ້ງຄ່າຫຼັກຂອງມັນແມ່ນຮູສຽບກະທຽມຊາຍ 1 ຮູ + 2 ຮູສຽບທີ່ມີເສັ້ນຜ່າສູນກາງເທົ່າກັນ. ມັນແຍກທໍ່ອາກາດສອງທໍ່ໂດຍກົງຈາກທ່າເຮືອທີ່ມີກະທູ້ຫຼັກແລະເປັນຫນຶ່ງໃນອຸປະກອນສາຂາທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດໃນລະບົບ pneumatic.

2. ກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  ຕົວ​ຢ່າງ​ການ​ແບ່ງ​ປັນ​ຕົວ​ແບບ​:KQ2Y06-01AS
     KQ2: ຊຸດ KQ2 ລຸ້ນທີ່ສອງແບບ push-in fitting (ຕົວສີຂາວ)
     Y: Run Tee, ເສື້ອທີເຊີດ T-type ຜູ້ຊາຍ (1 threaded inlet, 2 push-in outlets)
     06: ເສັ້ນຜ່າກາງນອກຂອງທໍ່ສໍາລັບທໍ່ push-in outlets: φ6mm
     01: ສະເພາະກະທູ້ຊາຍ (R18; metric M3/M5/M6)
     A: ປະທັບຕາ Gasket ສໍາລັບການປະກອບຊ້ໍາຊ້ອນ & disassembly; S: sealant threaded ທາງສ່ວນຫນ້າຂອງການນໍາໃຊ້, ບໍ່ reusable; N: Nickel-plated corrosion ທົນທານຕໍ່

  ຕົວຢ່າງ:KQ2Y04-M5A → M5 ກະທູ້ຊາຍ inlet, ສອງ φ4mm ຮູສຽບໃນ, ປະທັບຕາ gasket.

3. ໂຄງສ້າງ & ຄຸນສົມບັດຫຼັກ

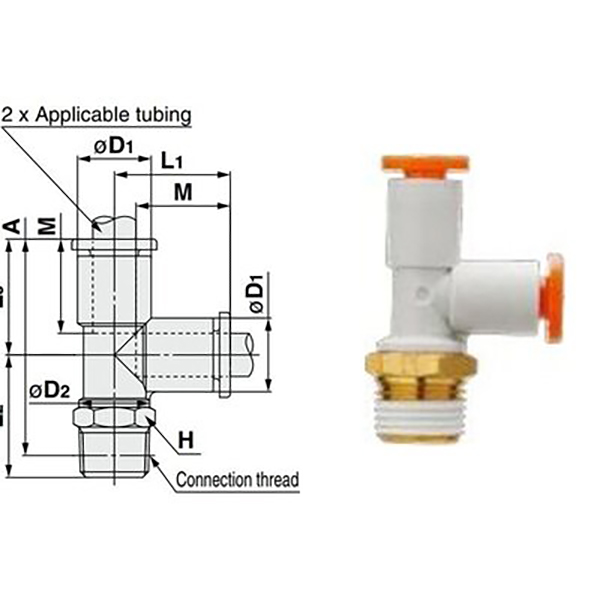

  3.1 ໂຄງສ້າງ T-Type (1 In, 2 Out)

     • ຂາເຂົ້າ: ກະທູ້ຊາຍ (Metric M / Imperial R), ເຊື່ອມຕໍ່ກັບປ່ຽງ, ທໍ່ອາກາດແລະທໍ່ຕົ້ນຕໍ

     • ຮ້ານຄ້າ: 2 ຮູສຽບທີ່ມີເສັ້ນຜ່າສູນກາງເທົ່າທຽມກັນສໍາລັບທໍ່ PU / nylon, ການເຊື່ອມຕໍ່ທີ່ບໍ່ມີເຄື່ອງມື

     • ສະຫນັບສະຫນູນທ້າຍກະທູ້ໝຸນ 360°. ປະຖົມນິເທດສາມາດປັບໄດ້ຢ່າງອິດສະລະຫຼັງຈາກການຕິດຕັ້ງເພື່ອລົບລ້າງຄວາມກົດດັນບິດຂອງທໍ່.

  3.2 ຂໍ້ດີຫຼັກ

     • ການອອກແບບທີ່ເປັນມິດກັບການບໍລິການ: ບໍ່ຈໍາເປັນຕ້ອງຕັດທໍ່ຕົ້ນຕໍ. ສາຂາໂດຍກົງຈາກພອດ threaded ສໍາລັບການເພີ່ມວົງຈອນງ່າຍດາຍແລະການບໍາລຸງຮັກສາ.

     • ກະທັດຮັດ ແລະ ນ້ຳໜັກເບົາ: ຮ່າງກາຍພາດສະຕິກ PBT + ກະທູ້ທອງເຫລືອງ nickel-plated, ຮອຍຕີນຂະຫນາດນ້ອຍແລະນ້ໍາຕ່ໍາ.

     • ເຄື່ອງດູດຝຸ່ນເຂົ້າກັນໄດ້: ເຮັດວຽກຈາກ -100kPa ສູນຍາກາດເຖິງ 1.0MPa ຄວາມກົດດັນໃນທາງບວກ, ເຫມາະສົມສໍາລັບວົງຈອນສູນຍາກາດ.

     • ປະສິດທິພາບການຜະນຶກສູງ: ແຫວນປະທັບຕາ NBR. ປະເພດ A gasket ອະນຸຍາດໃຫ້ disassembly ຊ້ໍາ; ປະເພດ S ປ້ອງກັນການເຄືອບກ່ອນການຮົ່ວໄຫຼ.

     • ການ​ປ່ອຍ​ທໍ່​ງ່າຍ​ດາຍ​: ປຸ່ມປ່ອຍຮອບ. ກົດເພື່ອເອົາທໍ່ອອກໂດຍບໍ່ທໍາລາຍຝານອກຂອງທໍ່.

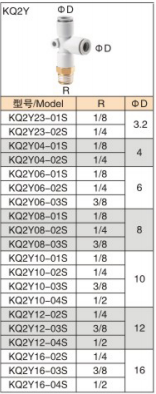

4. Model & Specification List

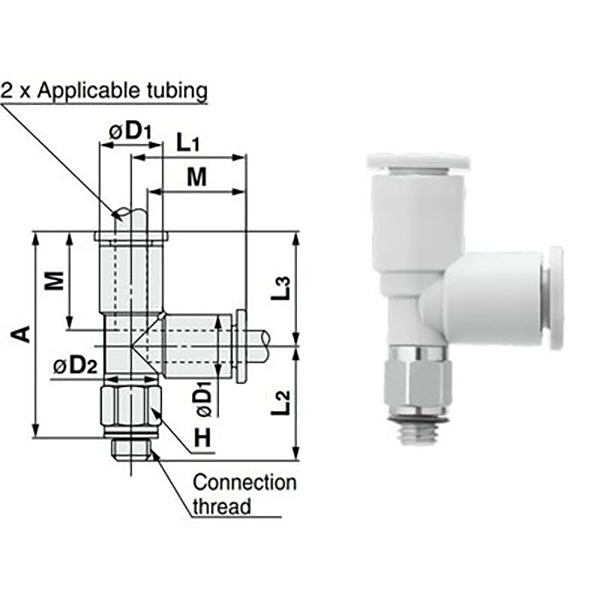

  4.1 Metric Thread (M3/M5/M6)

  4.2 Imperial Pipe Thread (R1/8 ~ R1/2, ມາດຕະຖານອຸດສາຫະກໍາ)

5. ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກທົ່ວໄປ (ມາດຕະຖານຊຸດ KQ2)

6. ການປຽບທຽບການຄັດເລືອກ: KQ2Y vs KQ2D vs KQ2T

7. ການເລືອກ ແລະ ແນະນຳການຕິດຕັ້ງ

  ຄູ່ມືການຄັດເລືອກ

     • ສາຂາຈາກ solenoid valve / cylinder ທໍ່ thread ຜູ້ຊາຍ → KQ2Y (ເຊັ່ນ: KQ2Y06-01AS)

     • 1-to-2 ແຍກຢູ່ໃນທໍ່ກາງ, ຄວາມຕ້ອງການສຽງຕ່ໍາ → KQ2D

     • ມາດຕະຖານການແບ່ງປັນມຸມຂວາ, ໂຄງການທີ່ລະອຽດອ່ອນຄ່າໃຊ້ຈ່າຍ → KQ2T

  ບັນທຶກການຕິດຕັ້ງ

     • ຕັດທໍ່ຮາບພຽງໂດຍບໍ່ມີ burrs. ໃສ່ທໍ່ຢ່າງເຕັມທີ່ຈົນກວ່າທ່ານຈະໄດ້ຍິນສຽງຄລິກເພື່ອຫຼີກເວັ້ນການຮົ່ວໄຫຼຂອງອາກາດ.

     • ປະເພດ A (gasket) ສາມາດ disassembled ຊ້ໍາ; ປະເພດ S (ການເຄືອບທາງສ່ວນຫນ້າຂອງ sealant) ຕ້ອງການການຜະນຶກໃຫມ່ຫຼັງຈາກ disassembly.

     • ສໍາລັບຄໍາຮ້ອງສະຫມັກສູນຍາກາດ, ເລືອກປະເພດ A ທີ່ມີປະທັບຕາ NBR ເພື່ອຮັກສາລະດັບສູນຍາກາດທີ່ຫມັ້ນຄົງ.

8. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     • ສາຂາຂອງປ່ຽງ solenoid valve: KQ2Y06-01AS ຕິດຕັ້ງຢູ່ໃນພອດ R1/8 ຂອງປ່ຽງ solenoid 5/2-way ເພື່ອສະຫນອງສອງກະບອກລົມ.

     • ການຄວບຄຸມກະບອກສູບ synchronized: KQ2Y08-02AS ເທິງພອດກະທູ້ R1/4 ຕົ້ນຕໍເພື່ອແບ່ງອອກເປັນສອງທໍ່ φ8 ສໍາລັບການກະຕຸ້ນການ synchronous ທໍ່ສອງ.

     • ວົງຈອນສູນຍາກາດ retrofit: ສາຂາຈາກພອດກະທູ້ຕົ້ນຕໍເຄື່ອງກໍາເນີດສູນຍາກາດໄປຫາຈອກດູດສູນຍາກາດ, ງ່າຍສໍາລັບການບໍາລຸງຮັກສາແລະການດັດແກ້.
