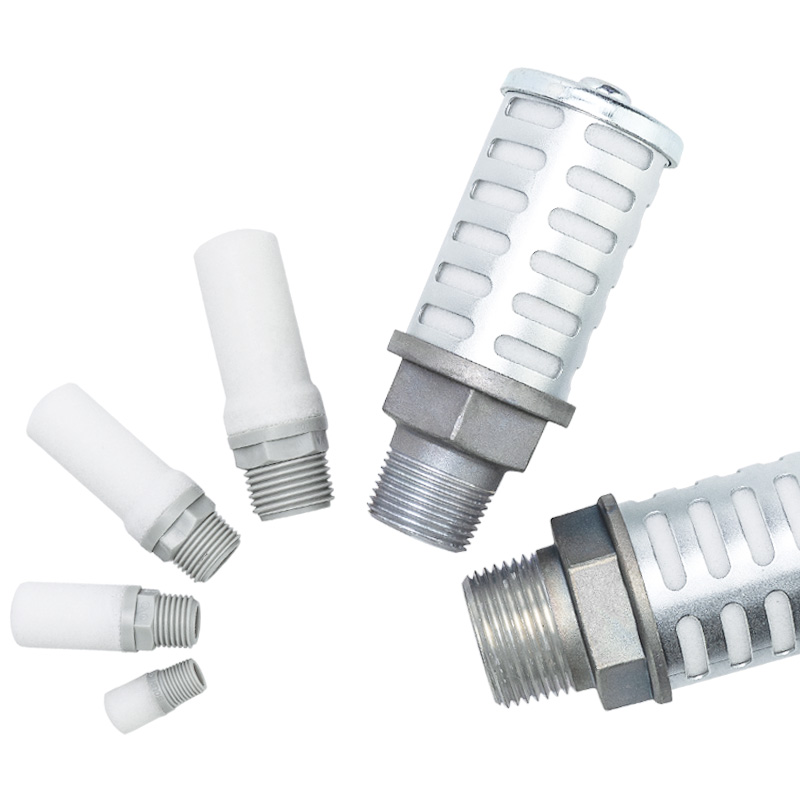

AN Series Pneumatic Exhaust Silencer

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     SOLH AN series ເປັນເຄື່ອງລະບາຍອາກາດທີ່ອຸທິດຕົນສໍາລັບລະບົບ pneumatic ທັງຫມົດ. ຫນ້າທີ່ຫຼັກຂອງມັນປະກອບມີການຫຼຸດຜ່ອນສິ່ງລົບກວນ, ການເຮັດໃຫ້ອາກາດບໍລິສຸດແລະການສະກັດກັ້ນການກະແຈກກະຈາຍຂອງນ້ໍາ. ຕິດຕັ້ງຢ່າງກວ້າງຂວາງໃນພອດໄອເສຍຂອງປ່ຽງ solenoid, ກະບອກສູບລົມແລະປ່ຽງຄວບຄຸມອາກາດທັງຫມົດ, ມັນເປັນອຸປະກອນເສີມປ້ອງກັນສິ່ງແວດລ້ອມທີ່ຈໍາເປັນ & ການຫຼຸດຜ່ອນສຽງສໍາລັບວົງຈອນ pneumatic ຢ່າງສົມບູນ.

ຕາຕະລາງການປຽບທຽບຂໍ້ມູນຈໍາເພາະຊຸດເຕັມ

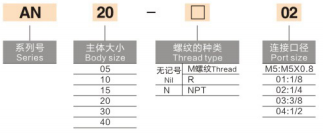

 1.ຂະໜາດນ້ອຍ ແລະຂະໜາດກາງ (ສຳລັບປ່ຽງ Solenoid ມາດຕະຖານ ແລະກະບອກສູບ)

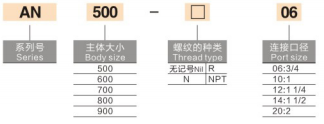

 2. ຂະໜາດເຈາະໃຫຍ່ (ສຳລັບວາວໃຫຍ່ ແລະທໍ່ລະບາຍອາກາດກາງ)

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ Universal

  1. ຂະຫນາດກາງທີ່ໃຊ້ໄດ້: ເຮັດຄວາມສະອາດອາກາດບີບອັດ (ບໍ່ເຫມາະສົມສໍາລັບການຕິດໄຟ, ແກັສພິດທີ່ກັດກ່ອນ)

  2. ຄວາມກົດດັນການເຮັດວຽກສູງສຸດ: 1.0 MPa (ແບບຈໍາລອງຢາງມາດຕະຖານ)

  3. ຊ່ວງອຸນຫະພູມປະຕິບັດການ:

     - ປະເພດຢາງມາດຕະຖານ: -10 ~ +60 ℃ (ບໍ່ມີ icing ພາຍໃນຫຼັກ)

     -- ປະເພດໂລຫະ sintered: ເຖິງ 150 ℃ ທົນທານຕໍ່ອຸນຫະພູມສູງ

  4. ປະສິດທິພາບການຫຼຸດຜ່ອນສິ່ງລົບກວນ:

     -- ລະດັບມາດຕະຖານ: 25 ~ 30 dB(A)

     -- ລຸ້ນພິເສດທີ່ມີຄວາມອ່ອນເພຍສູງ: ≥35 dB(A)

  5. ອຸປະກອນກໍ່ສ້າງທາງເລືອກ

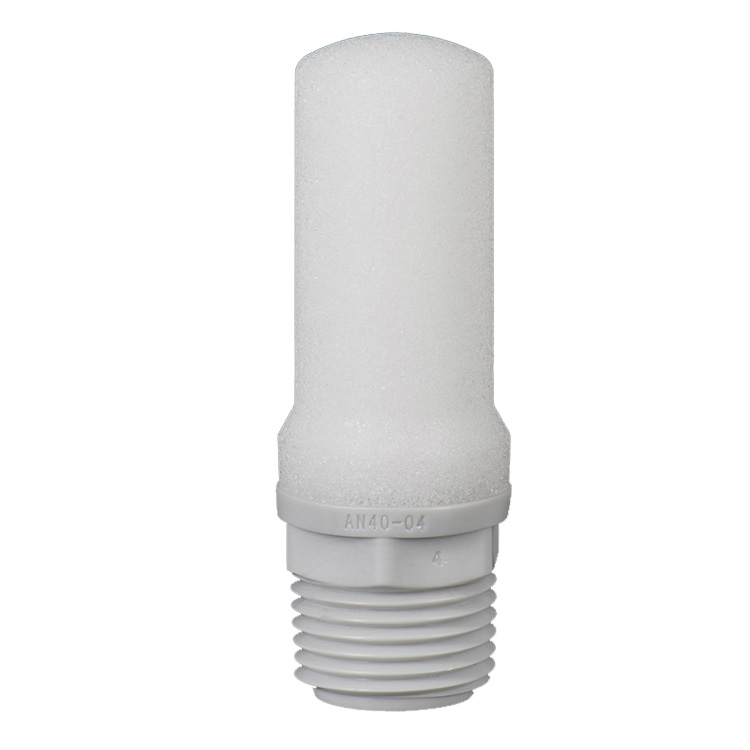

     -- ປະເພດຢາງ: UL94-V0 ທີ່ຢູ່ອາໃສ retardant flame, porous sintered filter core (50 ~ 100μm pore ຂະຫນາດ)

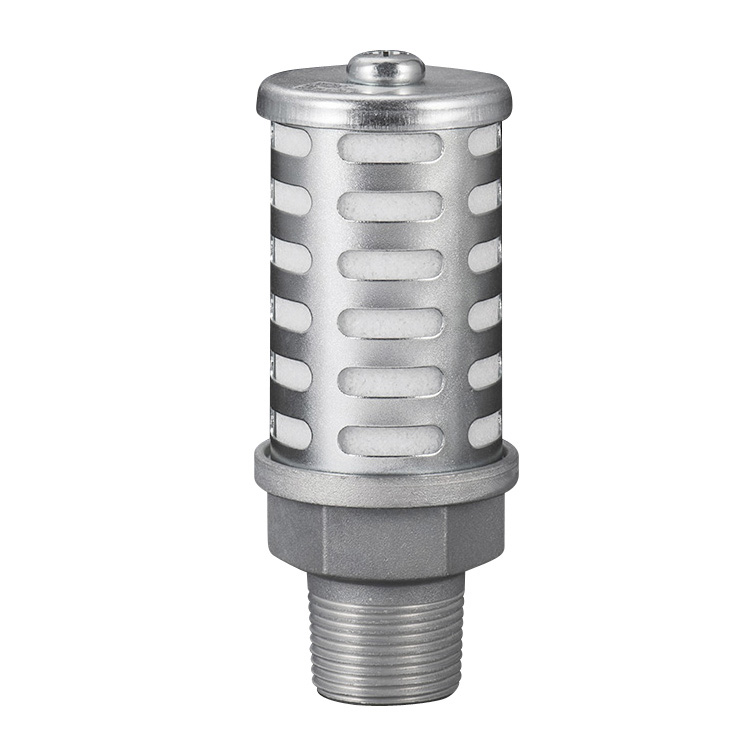

     -- ປະເພດໂລຫະ: ໂລຫະປະສົມທອງແດງ sintered ຮ່າງກາຍ, ທີ່ຍັງຄ້າງຄາອຸນຫະພູມສູງ & ການຕໍ່ຕ້ານ corrosion

  6. ທາງເລືອກໃນການເຊື່ອມຕໍ່: M3/M5 thread metric, Rc/PT ພາຍໃນ thread, NPT thread, push-in fitting ສໍາລັບ φ6 ~ φ12 tubing

ໂຄງສ້າງພາຍໃນ & ຫຼັກການຫຼຸດຜ່ອນສຽງ

     -- ອາກາດລະບາຍອາກາດຄວາມໄວສູງເຂົ້າໄປໃນຕົວເຄື່ອງງຽບ; ຫຼັກ sintered porous / ເສັ້ນໄຍຫຼາຍຊັ້ນແບ່ງອອກອາກາດເຂົ້າໄປໃນຊ່ອງຂະຫນາດນ້ອຍເພື່ອສ້າງ friction ແລະການດູດຊຶມສຽງ, ປະສິດທິພາບ attenuate ສິ່ງລົບກວນຜົນກະທົບສະຫາຍ.

     -- ການອອກແບບປະສົມສອງຊັ້ນທີ່ໄດ້ຮັບຮອງເອົາໃນແບບບາງສ່ວນ: ແກນພາຍໃນສໍາລັບການກໍາຈັດສິ່ງລົບກວນ, ເປືອກຫຸ້ມນອກສະກັດກັ້ນນ້ໍາຫມອກ splashing ໃນຂະນະທີ່ຮັກສາຄວາມກົດດັນກັບຄືນໄປບ່ອນຕ່ໍາເພື່ອຫຼີກເວັ້ນການສູນເສຍຄວາມໄວຂອງກະບອກສູບ.

     -- ໂຄງສ້າງກົນຈັກ passive ຢ່າງເຕັມສ່ວນ, ບໍ່ມີການສະຫນອງພະລັງງານທີ່ຕ້ອງການ, ການຫຼຸດຜ່ອນສຽງທັນທີຫຼັງຈາກການຕິດຕັ້ງງ່າຍດາຍ.

ຄູ່ມືການເລືອກດ່ວນ 3 ຂັ້ນຕອນ

  1. ການຈັບຄູ່ການໂຕ້ຕອບການເຊື່ອມຕໍ່: ຢືນຢັນຂໍ້ກໍານົດຂອງກະທູ້ພອດສະຫາຍ (M5 / Rc1 / 8 ແລະອື່ນໆ) ຫຼືເສັ້ນຜ່າກາງນອກຂອງທໍ່ພາດສະຕິກ (φ8/10/12 ປະເພດ push-in).

  2. ຈັບຄູ່ຄວາມອາດສາມາດໄຫຼຂອງອາກາດ:

     -- ຊຸດມິນິ (AN05/AN10): ≤0.4 m³/ນາທີ

     -- ຊຸດກາງ (AN15/AN20/AN40): 0.8 ~ 1.2 m³/ນາທີ

     -- ຊຸດອຸດສາຫະກໍາຂະຫນາດໃຫຍ່ (AN500 ~ AN900): ≥2.5 m³ / ນາທີ

  3. ກົງ​ກັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ການ​ເຮັດ​ວຽກ​:

     -- ອຸນ​ຫະ​ພູມ​ສູງ / ສະ​ຫາຍ​ໄວ​ເລື້ອຍໆ​: ເລືອກ sintered ໂລ​ຫະ AN110 ຊຸດ​

     -- ກອງປະຊຸມໃນລົ່ມທີ່ມີຂີ້ຝຸ່ນຊຸ່ມຊື່ນ: ຢາງຢາງ ANA1 ຜະນຶກເຂົ້າກັນໄດ້

     -- ບູລິມະສິດການຫຼຸດສຽງລົບກວນສູງສຸດ: ຊຸດເຄື່ອງປິດສຽງທີ່ຫຼຸດໜ້ອຍຖອຍລົງສູງ ANB1

ການຕິດຕັ້ງ & ຄໍາແນະນໍາການບໍາລຸງຮັກສາເປັນປົກກະຕິ

  1. ວິທີການຕິດຕັ້ງ

     -- screw ໂດຍກົງໃສ່ປອດປ່ຽງ / ທໍ່ລະບາຍອາກາດ; ທີ່ຢູ່ອາໄສພາຍນອກສາມາດຫມຸນໄດ້ຢ່າງເສລີສໍາລັບການວາງທິດທາງໃດໆ. ປະເພດ Push-in ສາມາດຖືກໃສ່ເຂົ້າໄປໃນທໍ່ຢ່າງແຫນ້ນຫນາໃນຂັ້ນຕອນດຽວ.

  2. ກົດລະບຽບການບໍາລຸງຮັກສາ

     -- ການເຮັດຄວາມສະອາດແກນອຸດຕັນ: ເປົ່າແກນກັບກັນດ້ວຍອາກາດທີ່ສະອາດທີ່ມີຄວາມກົດດັນຕ່ໍາຫຼືລ້າງອອກ; ແທນທີ່ silencer ຖ້າການອຸດຕັນຮ້າຍແຮງບໍ່ສາມາດຖືກອະນາໄມ.

     -- ການອ້າງອິງຊີວິດການບໍລິການ: Resin sintered core ປະມານ. 10,000 ຊົ່ວໂມງເຮັດວຽກ; ແກນ sintered ໂລຫະທີ່ມີຊີວິດການບໍລິການທົນທານທີ່ສຸດ.

SOLH Interchange Advantage

     ຮຸ່ນ SOLH AN ເຕັມຮູບແບບລວມທັງ AN05-M5, AN10-01, AN15-02, ANA1-06 ແມ່ນສາມາດປ່ຽນແປງໄດ້ຢ່າງເຕັມສ່ວນກັບ SMC ຕົ້ນສະບັບ AN silencers, ທີ່ມີຂະຫນາດກະທູ້ດຽວກັນ, ຄວາມອາດສາມາດໄຫຼແລະຜົນກະທົບການຫຼຸດຜ່ອນສຽງ, ລາຄາຫນ່ວຍງານທີ່ແຂ່ງຂັນຫຼາຍແລະເວລາການຜະລິດໄວຂຶ້ນສໍາລັບການເພີ່ມປະສິດທິພາບຄ່າໃຊ້ຈ່າຍໃນການຊື້ມະຫາຊົນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH AN series pneumatic exhaust silencer ສະຫນອງການສໍາເລັດຮູບຂະຫນາດ M5 ເຖິງ Rc2" ທີ່ມີທາງເລືອກ resin / ໂລຫະ sintered, ສະຫນອງການຫຼຸດຜ່ອນສຽງລົບກວນ 25 ~ 35dB (A) ແລະການບັນຈຸນ້ໍາຫມອກ, muffler ມາດຕະຖານທົ່ວໄປສໍາລັບ solenoid valve ແລະ cylinder ການຄວບຄຸມສິ່ງລົບກວນໃນອັດຕະໂນມັດອຸດສາຫະກໍາ.
