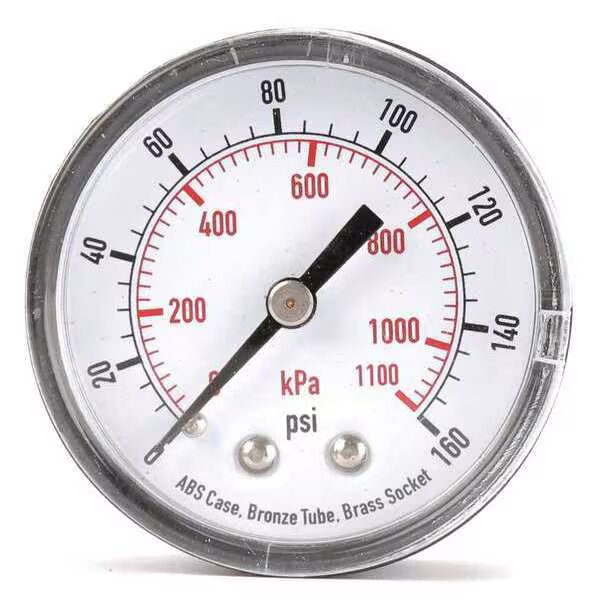

G Series ເຄື່ອງວັດຄວາມດັນທົ່ວໄປ Pneumatic

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     ຊຸດ SOLH G ແມ່ນເຄື່ອງວັດແທກຄວາມດັນມາດຕະຖານທີ່ອຸທິດຕົນເພື່ອລະບົບ pneumatic ສໍາລັບການວັດແທກຄວາມກົດດັນທາງອາກາດທີ່ຖືກບີບອັດ, ແບ່ງອອກເປັນປະເພດມາດຕະຖານມາດຕະຖານແລະປະເພດຕົວຊີ້ວັດຈໍາກັດທີ່ມີວົງເຕືອນສີ. Dial ຂອບເຂດເສັ້ນຜ່າສູນກາງນອກ φ15 ~ φ63, span ຄວາມກົດດັນກວມເອົາ 0.2 ~ 1.5MPa ກັບຄວາມຖືກຕ້ອງມາດຕະຖານ ±3% F.S. ໂຄງສ້າງຍຶດຕິດສອງອັນທີ່ມີຢູ່: ຮູບແບບ G thread ຫລັງສໍາລັບການຕິດຕັ້ງກະດານແລະຮູບແບບ GA thread ສໍາລັບການຕິດຕັ້ງທໍ່ໂດຍກົງ.

ຂະໜາດ Series & Dimension Specification (Outer Diameter × Thread Connection)

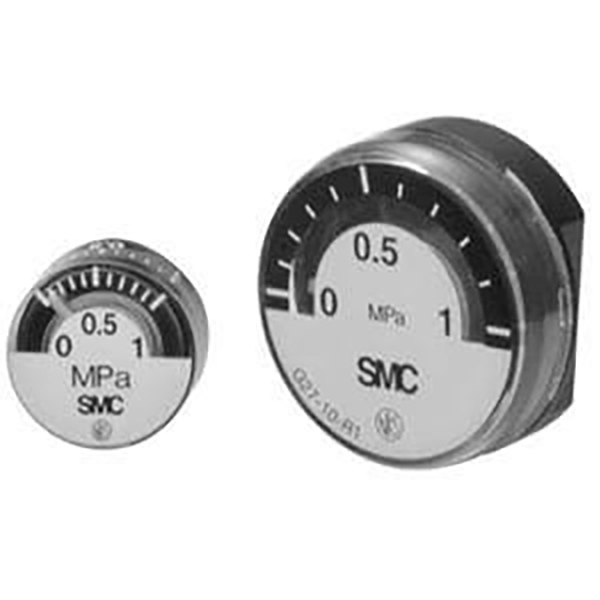

     -- G15: φ15, M5 ກະທູ້ພາຍໃນ / R1/8; ຂະໜາດນ້ອຍທີ່ສຸດ, ຈັບຄູ່ກັບປ່ຽງນິວເມຕິກຈຸນລະພາກ

     -- G27: φ26, R1/16 / R1/8; ຮ່າງກາຍກະທັດຮັດກະທັດຮັດສໍາລັບພື້ນທີ່ການຕິດຕັ້ງແຄບ

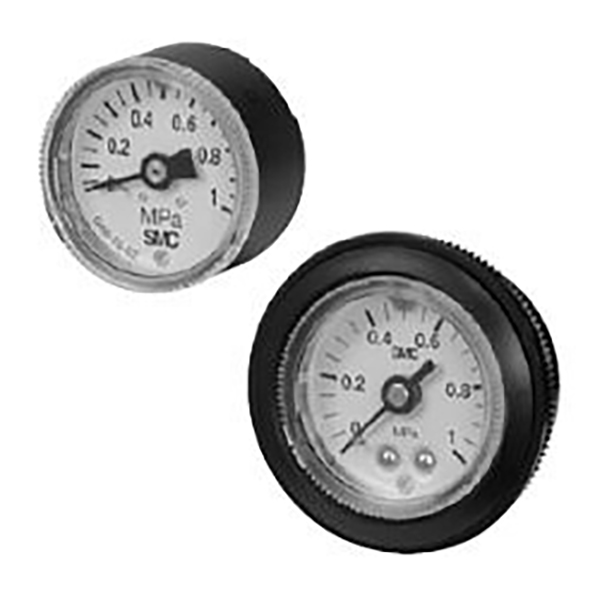

     -- G36 / GA36: φ37.5, R1/8; ຮູບແບບຈຸດປະສົງທົ່ວໄປມາດຕະຖານຕົ້ນຕໍ

     -- G46 / GA46: φ42.5, R1/8 / R1/4; ການນໍາໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດ, ທາງເລືອກວົງຕົວຊີ້ວັດຈໍາກັດ

     -- G53-L: φ51, R1/8 / R1/4; ໜ້າປັດຂະໜາດໃຫຍ່ຂະໜາດກາງພ້ອມວົງແຫວນເຕືອນຂີດຈຳກັດສີແດງ-ສີຂຽວ

     -- G63-L: φ63.4, R1/8 / R1/4; ໜ້າປັດຂະໜາດໃຫຍ່, ອ່ານໄດ້ຊັດເຈນຈາກທາງໄກ

ກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ & ຕົວຢ່າງ

 1. ຮູບແບບການຕັ້ງຊື່

     -- G/GA + Size Code + Optional Suffix L + Pressure Range Code + Thread Code

     -- Suffix L = ພ້ອມກັບວົງແຫວນຕົວຊີ້ວັດຂີດຈຳກັດສີແດງ-ສີຂຽວ

  2. ຕົວແບບຕົວຢ່າງ

     -- G46-10-02:

         G46 = φ42.5 ຮູບແບບກະທູ້ຫລັງ | 10 = 1.0MPa ຊ່ວງ | 02 = R1/4 thread

     -- GA36-10-01:

        GA36 = φ37.5 ຮູບແບບກະທູ້ດ້ານຂ້າງ | 10 = 1.0MPa ຊ່ວງ | 01 = R1/8 thread

     -- G36-L-10-01

        ມີວົງແຫວນເຕືອນສີແດງ-ສີຂຽວ L, φ37.5 ກະທູ້ຫລັງ, 1.0MPa, R1/8

  3. ນິຍາມລະຫັດ

     -- ລະ​ຫັດ​ລະ​ດັບ​ຄວາມ​ກົດ​ດັນ​:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- ລະຫັດກະທູ້

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5 × 0.8 metric thread ພາຍໃນ3.

ຕົວກໍານົດການດ້ານວິຊາການຫຼັກ Universal

  1. ຂະຫນາດກາງທີ່ສາມາດວັດແທກໄດ້: ອາກາດບີບອັດ; ສະບັບສ່ວນ wetted ບໍ່ມີນໍ້າມັນ ແລະບໍ່ມີທອງແດງເປັນທາງເລືອກສໍາລັບຂະບວນການທີ່ສະອາດ

  2. ລະດັບຄວາມດັນມາດຕະຖານ: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. ເກຣດຄວາມຖືກຕ້ອງ: ມາດຕະຖານ ±3% F.S.; ມິນິ G15 & G27 ±5% F.S.

  4. ການຕັ້ງຄ່າວັດສະດຸ:

     -- ທີ່ຢູ່ອາໃສ: ໂລຫະປະສົມສັງກະສີ / ອາລູມີນຽມ plated nickel

     -- ຝາປິດປ່ອງຢ້ຽມ: polycarbonate ທົນທານຕໍ່ຜົນກະທົບ

     -- ການເຊື່ອມຕໍ່ fitting: ທອງເຫຼືອງ; ມີທາງເລືອກທີ່ບໍ່ມີທອງແດງ

  5. ອຸນຫະພູມປະຕິບັດການ: -5 ~ +60 ℃ (ຂະຫນາດກາງໂດຍບໍ່ມີການ icing)

  6. ການຈັດປະເພດ Mounting

     -- ປະເພດ G: ກະທູ້ຫລັງ, ອອກແບບສໍາລັບການຕິດຕັ້ງກະດານຝັງ

     -- ປະເພດ GA: ກະທູ້ດ້ານຂ້າງ, ການຕິດຕັ້ງທໍ່ໂດຍກົງ

L ຮູບແບບທີ່ມີວົງຕົວຊີ້ວັດຈໍາກັດ

     -- ວົງແຫວນສີແດງ: ຂອບເຂດຈໍາກັດເທິງ / ລະດັບສັນຍານເຕືອນຄວາມກົດດັນສູງ

     -- ວົງແຫວນສີຂຽວ: ໄລຍະຄວາມກົດດັນການເຮັດວຽກທີ່ປອດໄພປົກກະຕິ

     -- ຕົວຊີ້ສີຂາວ: ຄ່າແຮງດັນອາກາດແບບເຄື່ອນໄຫວຕາມເວລາຈິງ

     -- ຂໍ້ໄດ້ປຽບຫຼັກ: ການຕັດສິນສະພາບພາບແບບ intuitive ໂດຍບໍ່ມີການອ່ານຂະຫນາດຢ່າງລະມັດລະວັງ, ເຫມາະສໍາລັບສາຍປະກອບແລະຕູ້ຕິດຕາມກວດກາຫຼາຍຈຸດສູນກາງ.

ຄູ່ມືການເລືອກຂັ້ນຕອນໂດຍຂັ້ນຕອນ

  1. Miniature & ແຄບພື້ນທີ່ຈໍາກັດ: ເລືອກ G15 / G27 (φ15 / φ26)

  2. ວົງຈອນ pneumatic ມາດຕະຖານປົກກະຕິ: G36 / G46 (φ37.5 / φ42.5)

  3. ການເຕືອນໄພຄວາມກົດດັນສາຍຕາທີ່ຕ້ອງການ: G36-L / G46-L ທີ່ມີວົງແຫວນຈໍາກັດສີ

  4. ຄວາມຕ້ອງການອ່ານໄລຍະໄກໄລຍະໄກ: ຈໍໃຫຍ່ G53-L / G63-L (φ51 / φ63)

  5. ຄວາມແຕກຕ່າງຮູບແບບການຕິດຕັ້ງ

     -- ການຕິດຕັ້ງທໍ່ໂດຍກົງ → ຊຸດກະທູ້ຂ້າງ GA

     -- ແຜງຄວບຄຸມອຸປະກອນທີ່ຝັງຕິດ → G ຊຸດກະທູ້ຫລັງ

ຮູບແບບມາດຕະຖານທີ່ນິຍົມອ້າງອີງດ່ວນ

     -- G27-10-R1: φ26 ໜ້າປັດ, ຊ່ວງ 1.0MPa, R1/16 thread

     -- G36-10-01: φ37.5 ກະທູ້ຫລັງ, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 ກະທູ້ຫລັງ, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 ກະທູ້ຫລັງ, ວົງແຫວນຈໍາກັດສີແດງ, ສີຂຽວ, 1.0MPa, R1/4

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH G series ເຄື່ອງວັດຄວາມກົດດັນ pneumatic ກວມເອົາ φ15 ~ φ63 ຂະຫນາດຫນ້າປັດເຕັມທີ່ມີ thread ດ້ານຫລັງ / ຂ້າງສອງຮູບແບບ mounting, ເປັນທາງເລືອກ L ວົງການເຕືອນໄພຈໍາກັດສີ, 0.2 ~ 1.5MPa ລະດັບຄວາມດັນທີ່ສົມບູນແລະສະບັບທີ່ສະອາດບໍ່ມີທອງແດງ, ອຸປະກອນຕິດຕາມຄວາມກົດດັນອາກາດມາດຕະຖານສໍາລັບວົງຈອນ pneumatic ອຸດສາຫະກໍາອັດຕະໂນມັດທັງຫມົດ.
