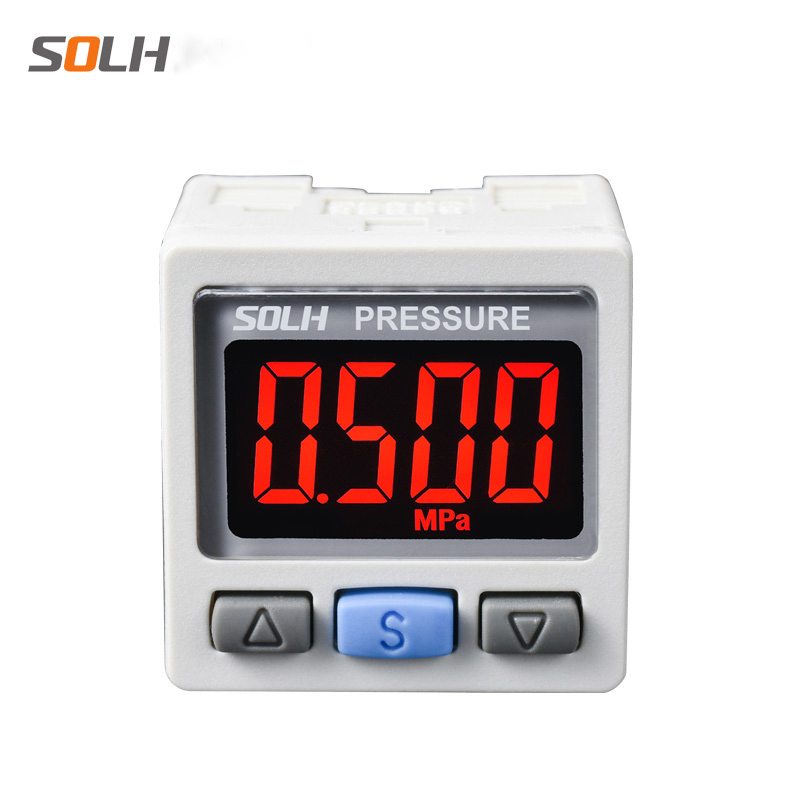

ZSE30A(F) / ISE30A Series ຄວາມແມ່ນຍໍາສູງຂອງສະຫຼັບຄວາມກົດດັນດິຈິຕອນສອງສີສອງສີ

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     SOLH ZSE30A(F) / ISE30A ຊຸດສະຫຼັບຄວາມກົດດັນດິຈິຕອລທີ່ມີຄວາມແມ່ນຍໍາສູງແມ່ນໃຊ້ສໍາລັບການກວດສອບຄວາມກົດດັນໃນເວລາຈິງ, ສັນຍານເຕືອນໄພແລະການຄວບຄຸມສັນຍານວົງປິດຂອງວົງຈອນ pneumatic ທັງຫມົດ. ເຂົ້າກັນໄດ້ກັບສູນຍາກາດ, ຄວາມກົດດັນປະສົມປະສົມແລະມາດຕະຖານການເຮັດວຽກຄວາມກົດດັນໃນທາງບວກ. ຂໍ້ໄດ້ປຽບຫຼັກລວມມີ ±0.2%FS ຄວາມແມ່ນຍໍາສູງ, ຈໍ LCD ສີແດງ/ສີຂຽວສອງສີ ແລະ ຟັງຊັນການຄັດລອກພາລາມິເຕີແບບຄລິກດຽວ, ເຮັດໜ້າທີ່ເປັນ "ສາຍຕາຕິດຕາມພາບ" ຂອງລະບົບນິວເມຕິກອັດຕະໂນມັດ.

ການຈັດປະເພດຊຸດໂດຍໄລຍະການວັດແທກຄວາມກົດດັນ

ຂໍ້ມູນສະເພາະດ້ານເຕັກນິກຫຼັກ (ລະດັບຄວາມແມ່ນຍໍາສູງ)

  1. ຈໍສະແດງຜົນ: ຈໍ LCD 4 ຕົວເລກ, ສະຫຼັບອັດຕະໂນມັດສອງສີ (ສີຂຽວ / ສີແດງ); OUT1 ເທົ່າກັບສີຂຽວ, OUT2 ເທົ່າກັບສີແດງ

  2. ຄວາມ​ຖືກ​ຕ້ອງ​ຂອງ​ການ​ວັດ​ແທກ​: ±0.2%FS @25℃​, ຄວາມ​ລະ​ອຽດ​ສູງ​ເຖິງ 1/1000 ຂະ​ຫນາດ​ເຕັມ

  3. ຕົວເລືອກສັນຍານອອກ

     -- ສະວິດສັນຍານ: 2-channel NPN / PNP open collector transistor output (OUT1 & OUT2)

     -- ສັນ​ຍານ​ອະ​ນາ​ລັອກ (ທາງ​ເລືອກ​)​: 1 ~ 5V ແຮງ​ດັນ​ອອກ​ຫຼື 4 ~ 20mA ປະ​ຈຸ​ບັນ​ຜົນ​ຜະ​ລິດ

  4. ການສະຫນອງພະລັງງານ: 12 ~ 24 VDC ± 10% ລະດັບແຮງດັນກ້ວາງ

  5. Overpressure Withstand ຄວາມອາດສາມາດ

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A ຮູບແບບຄວາມກົດດັນໃນທາງບວກ: 1.5 MPa

  8. ຊັ້ນປ້ອງກັນ: IP40 ກັນຝຸ່ນ

  9. ອຸນຫະພູມສະພາບແວດລ້ອມປະຕິບັດງານ: 0 ~ 50 ℃

  10. ຟັງຊັນສະເພາະ: ຄັດລອກພາຣາມິເຕີຄລິກດຽວ, ຄັດລອກການຕັ້ງຄ່າຈາກ 1 ຫນ່ວຍງານຕົ້ນສະບັບໄປສູງສຸດ 10 ຫນ່ວຍສໍາລອງ, ປະສິດທິຜົນຫຼີກເວັ້ນຄວາມຜິດພາດການຕັ້ງຄ່າພາລາມິເຕີໃນລະຫວ່າງການ debugging ອຸປະກອນ batch

ຕື່ມກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

  ຕົວຢ່າງຕົວແບບ: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: ຕົວລະບຸປະເພດຄວາມກົດດັນຊຸດ

     -- 01: Port thread specification = M5 thread ພາຍໃນ (R1/8)

     -- N / P: ປ່ຽນປະເພດ transistor ຜົນຜະລິດ

        N = NPN ເປີດຕົວເກັບ; P = PNP ເປີດຕົວເກັບ

     -- M / C / D: Output ຄໍານິຍາມລວມ

        M = 2 ຊ່ອງຜົນຜະລິດສະຫຼັບເອກະລາດເທົ່ານັ້ນ

        C = 1 switch channel + 1~5V analog voltage output

        D = 1 switch channel + 4~20mA analog output ໃນປັດຈຸບັນ

ເຫດຜົນການສະແດງ LCD ສອງສີ

     -- backlight ສີ​ຂຽວ​: ຄວາມ​ກົດ​ດັນ​ທີ່​ແທ້​ຈິງ​ພາຍ​ໃນ preset ຂອງ​ຜູ້​ໃຊ້​ລະ​ດັບ​ການ​ເຮັດ​ວຽກ​ປົກ​ກະ​ຕິ​

     -- backlight ສີ​ແດງ​: ຄວາມ​ກົດ​ດັນ​ເກີນ​ຂອບ​ເຂດ​ປຸກ​ເທິງ / ຕ​່​ໍ​າ (ການ​ເຕືອນ​ໄພ overpressure / underpressure​)

     -- 4 ຮູບ​ແບບ​ການ​ສະ​ແດງ​ທີ່​ປັບ​ໄດ້​: ສະ​ຫນັບ​ສະ​ຫນູນ​ຕາມ​ເຫດ​ຜົນ​ມາດ​ຕະ​ຖານ (ສີ​ຂຽວ​ປົກ​ກະ​ຕິ​, ສີ​ແດງ​ຜິດ​ປົກ​ກະ​ຕິ​) ຫຼື​ຕາມ​ເຫດ​ຜົນ​ການ​ສະ​ຫຼັບ​ສີ​ຕາມ​ຄວາມ​ຕ້ອງ​ການ

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

  1. Pneumatic Cylinder & Workpiece Clamping Circuit

     ກໍານົດຂອບເຂດຄວາມກົດດັນ clamping 0.5 ~ 0.7MPa; ກະຕຸ້ນສັນຍານເຕືອນສີແດງເມື່ອຄວາມກົດດັນຫຼຸດລົງຕໍ່າກວ່າຂອບເຂດຈໍາກັດຕ່ໍາເພື່ອປ້ອງກັນບໍ່ໃຫ້ workpiece loosening ໃນລະຫວ່າງການປະມວນຜົນ.

  2. ສະຖານີດູດດູດສູນຍາກາດ (ຕົວແບບສູນຍາກາດ ZSE30A)

     ກໍານົດຂອບເຂດການດູດຊຶມທີ່ເຊື່ອຖືໄດ້ ≤ -80kPa; ສົ່ງສັນຍານເຕືອນທັນທີຖ້າລະດັບສູນຍາກາດຊຸດໂຊມລົງເພື່ອຫຼີກເວັ້ນການ workpiece ຫຼຸດລົງໃນລະຫວ່າງການໂອນ.

ການປຽບທຽບປະສິດທິພາບທຽບກັບສະວິດຄວາມກົດດັນກົນຈັກທໍາມະດາ

ຄູ່ມືການເລືອກຂັ້ນຕອນໂດຍຂັ້ນຕອນ

     -- ສູນຍາກາດເທົ່ານັ້ນຫຼືສູນຍາກາດປະສົມ + ຄວາມກົດດັນທາງບວກຈຸນລະພາກ → ເລືອກຮູບແບບຄວາມກົດດັນປະສົມທົ່ວໄປ ZSE30AF

     -- ວົງຈອນນິວເມຕິກມາດຕະຖານທົ່ວໄປ (0.4~0.7MPa air supply) → ຮູບແບບທີ່ນິຍົມທີ່ສຸດ ISE30A-01-N-M

     -- ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ການ​ເກັບ​ກໍາ​ຂໍ້​ມູນ​ຄວາມ​ກົດ​ດັນ​ຕໍ່​ເນື່ອງ​ໃນ​ເວ​ລາ​ທີ່​ແທ້​ຈິງ​ໂດຍ PLC →​ເລືອກ C (1 ~ 5V ແຮງ​ດັນ​) ຫຼື D (4 ~ 20mA ໃນ​ປັດ​ຈຸ​ບັນ​) variant ຜົນ​ຜະ​ລິດ analog

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     ສູນຍາກາດ SOLH ZSE30A, ທາດປະສົມ ZSE30AF ແລະ ISE30A ສະວິດດິຈິຕອລແຮງດັນທາງບວກ ຄຸນນະສົມບັດ ±0.2%FS LCD ສອງສີທີ່ມີຄວາມແມ່ນຍໍາສູງ, 2-channel NPN / PNP switch + ທາງເລືອກ 1~5V / 4~20mA analog output with one-click batch parameter copy, used widely for clamping pressure and automatic suarm.
