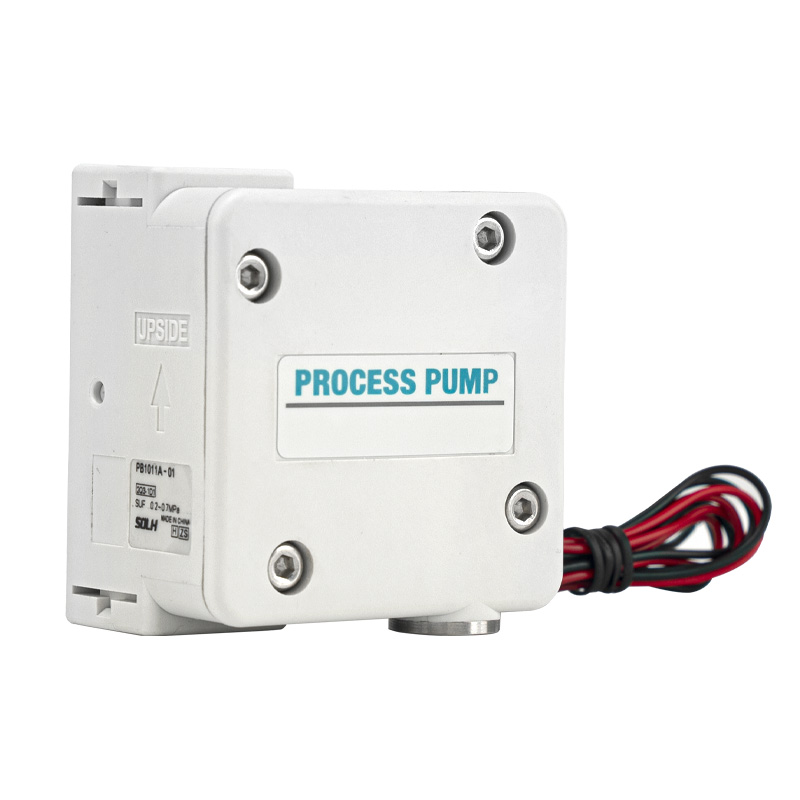

RPB1011 Series Diaphragm Pump (PB1000A Built-In Solenoid Valve Type)

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     SOLH PB1011A ເປັນຂອງ PB1000A ຂະໜາດນ້ອຍຊຸດປ້ຳ diaphragm pneumatic ດຽວທີ່ມີປ່ຽງ solenoid ໃນຕົວ. ມັນປະກອບດ້ວຍໂຄງຮ່າງທີ່ຫນາແຫນ້ນ, ການຕໍ່ຕ້ານ corrosion ຢ່າງເຕັມທີ່ແລະການຮົ່ວໄຫຼຂອງປະທັບຕາ shaft ສູນ. ອອກແບບມາເພື່ອການສົ່ງສານລະລາຍເຄມີ, ນໍ້າບໍລິສຸດ, ນໍ້າຢາ ແລະ ນໍ້າຢາ, ມັນເປັນປໍ້າປະລິມານທີ່ຫນາແຫນ້ນທີ່ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາເຄມີ, ເຊມິຄອນດັກເຕີແລະຊີວະພາບທີ່ດີ.

ການ​ຈັດ​ປະ​ເພດ​ຕົວ​ແບບ​ແລະ​ຮູບ​ແບບ​ການ​ຂັບ​ລົດ​

     --  PB1011A: ປ່ຽງ solenoid 3-ພອດ (DC24V), ຄວບຄຸມສັນຍານໄຟຟ້າໂດຍກົງ, ສາຍສຽບ ແລະສາຍໄຟ.

     --  PB1013A: ປະເພດນັກບິນທາງອາກາດພາຍນອກ, ຂັບເຄື່ອນໂດຍວາວ solenoid ພາຍນອກເອກະລາດ

     --  ຂະໜາດພອດ: 01 = Rc1/8 ພອດນໍ້າມາດຕະຖານ

     --  ຮູບແບບຄົບຖ້ວນທົ່ວໄປ: PB1011A-01; PB1011A-01-B (ມີຕີນຍຶດຕິດ); PB1011A-01-N (ພອດກະທູ້ NPT)

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການຫຼັກ (PB1011A)

     -- ໜ່ວຍຂັບຖ່າຍ: ປ່ຽງ solenoid 3/2 ໃນຕົວ, DC24V, ການບໍລິໂພກພະລັງງານ 0.35W

     --  ໄລຍະການໄຫຼ: 8～2000 ມລ/ນາທີ (0.12-120 ລິດ/ຊມ)

     --  ແຮງດັນການເຮັດວຽກ: 0～0.6 MPa

     --  Dry Suction Lift: ສູງສຸດ 2.5 m

     -- ອຸນຫະພູມຂອງນ້ໍາປະຕິບັດການ: 0～50℃ (ບໍ່ມີ icing ພາຍໃນຫ້ອງ pump)

     -- ຄວາມຫນືດຂອງແຫຼວສູງສຸດທີ່ອະນຸຍາດໄດ້: 100 mPa·s

     -- ຂອບເຂດຄວາມດັນອາກາດ: 0.2-0.7 MPa

     -- ການບໍລິໂພກອາກາດ: ≤40 ລິດ/ນາທີ (ANR)

     - ຂະຫນາດແລະນ້ໍາຫນັກລວມ: 60 × 60 × 41 ມມ, ປະມານ. 170 g

     -- ສຽງລົບກວນການເຮັດວຽກ: ≤64 dB(A); ສຽງລົບກວນຫຼຸດລົງຕື່ມອີກດ້ວຍເຄື່ອງປິດສຽງທີ່ຈັບຄູ່ກັນ

     -- ຊີວິດການບໍລິການຂອງ Diaphragm: ເຖິງ 30 ລ້ານຮອບການປ່ຽນ

Wetted Part Material Configuration

      -- Pump Body: Polypropylene PP / SUS316 ສະແຕນເລດທາງເລືອກ

     -- Diaphragm & Check Valve Core: Composite PTFE + PP

     -- ວັດສະດຸຜະນຶກ: ຢາງ FKM fluoro, ທົນທານຕໍ່ອາຊິດ, ດ່າງແລະສານລະລາຍອິນຊີ

     -- ຄວາມໄດ້ປຽບຂອງວັດສະດຸ: ການອອກແບບປະທັບຕາ Shaftless ລົບລ້າງການຮົ່ວໄຫຼຂະຫນາດກາງ; ທົນທານຕໍ່ການກັດກ່ອນຢ່າງເຕັມທີ່ສໍາລັບການແກ້ໄຂສານເຄມີ, ນ້ໍາບໍລິສຸດ, reagent ທາງການແພດແລະນ້ໍາອາຊິດອ່ອນໆ / ເປັນດ່າງ.

ຫຼັກການເຮັດວຽກ (ປະເພດການຄວບຄຸມໄຟຟ້າ PB1011A)

     -- Solenoid Energized ON: ອາກາດທີ່ຖືກບີບອັດເຂົ້າໄປໃນຫ້ອງຂັບ, ຍູ້ diaphragm ເພື່ອຍ້າຍໄປຊ້າຍ; ທາດແຫຼວພາຍໃນຫ້ອງສູບແມ່ນໄຫຼອອກຜ່ານປ່ຽງທາງດຽວດ້ານເທິງ.

     -- Solenoid De-energized OFF: Drive chamber exhausts ອາກາດ; diaphragm ປັບປ່ຽນທາງຂວາພາຍໃຕ້ການບັງຄັບພາກຮຽນ spring; ທາດແຫຼວໃໝ່ຖືກດູດເຂົ້າໄປໃນຮູປໍ້າຜ່ານປ່ຽງກວດຂາເຂົ້າຕ່ໍາ.

     -- ວົງຈອນເປີດ/ປິດ solenoid ຄວາມຖີ່ສູງ (1～10 Hz) ຮັບຮູ້ການດູດຂອງແຫຼວຢ່າງຕໍ່ເນື່ອງ ແລະ ການໄຫຼອອກ; ການໄຫຼຂອງຜົນຜະລິດສາມາດປັບໄດ້ຊັດເຈນໂດຍການປ່ຽນຄວາມຖີ່ຂອງການສະຫຼັບ.

ການຕິດຕັ້ງ & ຄວາມຕ້ອງການທໍ່

  1. ກົດລະບຽບການຕິດຕັ້ງບັງຄັບ

     -- ຜອດທໍ່ລະບາຍນ້ໍາ (OUT) ຕ້ອງຫັນຫນ້າຂຶ້ນເພື່ອຫຼີກເວັ້ນການລັອກອາກາດພາຍໃນຫ້ອງປັ໊ມທີ່ເຮັດໃຫ້ເກີດການຂັດຂວາງການໄຫຼ.

 2. Port Definition & Thread Spec

     -- Fluid IN / OUT ພອດຕົ້ນຕໍ: ມາດຕະຖານ Rc1/8", NPT1/8 ທາງເລືອກ

     -- ພອດ SUP ການສະຫນອງທາງອາກາດ: M5 × 0.8 thread

     -- ພອດ EXH ໄອເສຍ: M5 × 0.8 thread, ເຂົ້າກັນໄດ້ກັບ AN05-M5 ເຄື່ອງປິດສຽງຂະໜາດນ້ອຍ

  3. Mounting Holes

     -- 2 × M4 screw ຮູທີ່ມີຄວາມເລິກ 6 ມມ; ຫຼືφ4.5ຜ່ານຮູ; ອຸປະກອນເສີມວົງເລັບຕີນທີ່ອຸທິດຕົນ KT-PB1A-5 ສາມາດໃຊ້ໄດ້ສໍາລັບການຕິດຕັ້ງອຸປະກອນຄົງທີ່.

ສະຖານະການຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາທົ່ວໄປ

     -- ການຜະລິດ Semiconductor & PV: ການໂອນຕົວລະລາຍທາງເຄມີ, ເຮັດຄວາມສະອາດການໄຫຼວຽນຂອງແຫຼວ

     -- ອຸປະກອນການແພດ ແລະ ຊີວະເຄມີ: ການຈັດສົ່ງຈຸນລະພາກຂອງ reagent, buffer solution ແລະຂອງແຫຼວທາງຊີວະພາບ

     -- ເຄື່ອງພິມ ແລະເຄື່ອງຫຸ້ມຫໍ່: ຫມຶກ, ກາວກາວ ລະບົບການໃຫ້ອາຫານອັດຕະໂນມັດ

     -- ການປົກປັກຮັກສາສິ່ງແວດລ້ອມ ແລະ ການບຳບັດນ້ຳ: ການໃຫ້ຢາເຄມີ, ການເກັບຕົວຢ່າງນ້ຳເສຍ

     -- ອຸດສາຫະກຳອັດຕະໂນມັດທົ່ວໄປ: ການຕັດນ້ຳ, ທາດທຳຄວາມສະອາດ ແລະ ການຖ່າຍທອດນ້ຳມັນເບົາ

ຂໍ້ແນະນຳການເລືອກຕົວແບບ

     -- ການຈັບຄູ່ການໄຫຼເຂົ້າ: ເລືອກ PB1011A ສໍາລັບການໄຫຼ ≤2000 mL/ນາທີ; ຮູບແບບນັກບິນທາງອາກາດ PB1013A ສໍາລັບສະຖານະການຄວບຄຸມການເຊື່ອມຕໍ່ພິເສດ (ການໄຫຼສູງສຸດ 1000 ມລ/ນາທີ)

     -- ການຄັດເລືອກວັດສະດຸ wetted: ຮ່າງກາຍປັ໊ມ PP ສໍາລັບແຫຼວເຄມີທີ່ອ່ອນແອທົ່ວໄປ; SUS316 + PTFE combo ສໍາລັບ solvent corrosive ທີ່ເຂັ້ມແຂງ

     -- ໂໝດການຄວບຄຸມ: ການຄວບຄຸມໄຟຟ້າໂດຍກົງເລືອກ PB1011A; ອຸປະກອນເຊື່ອມຕໍ່ interlock ພາຍນອກເລືອກປະເພດນັກບິນທາງອາກາດ PB1013A

     -- ອຸປະກອນເສີມ: ຕິດຕັ້ງເຄື່ອງປິດສຽງໃສ່ພອດໄອເສຍເພື່ອຫຼຸດຜ່ອນສຽງລົບກວນໃນການເຮັດວຽກ; ຈັບຄູ່ວົງເລັບຕີນສໍາລັບການຕິດຕັ້ງຄົງທີ່ໃນໄລຍະຍາວ

SOLH Interchange Advantage

     ຊຸດ SOLH-PB1011 ກົງກັບຊຸດ SMC ຕົ້ນສະບັບ PB1011 ຢ່າງສົມບູນໃນມິຕິໂດຍລວມ, ການຈັດວາງກະທູ້ພອດແລະຕົວກໍານົດການປະຕິບັດທັງຫມົດ, ການປ່ຽນແທນທີ່ຫຼຸດລົງໂດຍກົງໂດຍບໍ່ມີການດັດແປງທໍ່, ດ້ວຍການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ດີກວ່າ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH PB1011A miniature built-in solenoid pneumatic pumps adopts shaft-seal-free leak-proof PTFE/FKM corrosion resistant parts wetted, ສະຫນັບສະຫນູນ 8 ~ 2000mL / min micro-medium flow dosing, ທີ່ມີຢູ່ໃນ solenoid ປະສົມປະສານໄຟຟ້າແລະເຄື່ອງສູບອາກາດພາຍນອກ pilot ສະບັບພິມ, ຄວາມແມ່ນຍໍາຂອງອຸປະກອນການແພດ. ລະບົບ.
