VR3200 / VR3201 Series Pneumatic-Electric Relay

ຍີ່ຫໍ້:SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

     SOLH VR3200/3201 ຊຸດແມ່ນ relays pneumatic-electric ຄລາສສິກ, ຊຶ່ງເອີ້ນກັນວ່າສະຫຼັບສັນຍານຄວາມກົດດັນອາກາດ. ພວກເຂົາເຈົ້າປ່ຽນສັນຍານຄວາມກົດດັນ pneumatic ເຂົ້າໄປໃນການຕິດຕໍ່ແຫ້ງໄຟຟ້າສະຫຼັບ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຕິດຕາມກວດກາຄວາມກົດດັນ, ເຕືອນຄວາມຜິດ, interlock ຄວາມປອດໄພແລະການປ້ອນຂໍ້ມູນດິຈິຕອນກັບ PLC ໃນສາຍການຜະລິດອັດຕະໂນມັດ, ເປັນການໂຕ້ຕອບການແປງສັນຍານມາດຕະຖານລະຫວ່າງທໍ່ pneumatic ແລະລະບົບການຄວບຄຸມໄຟຟ້າ.

ການຈັດປະເພດຕົວແບບ & ຄວາມແຕກຕ່າງຫຼັກ

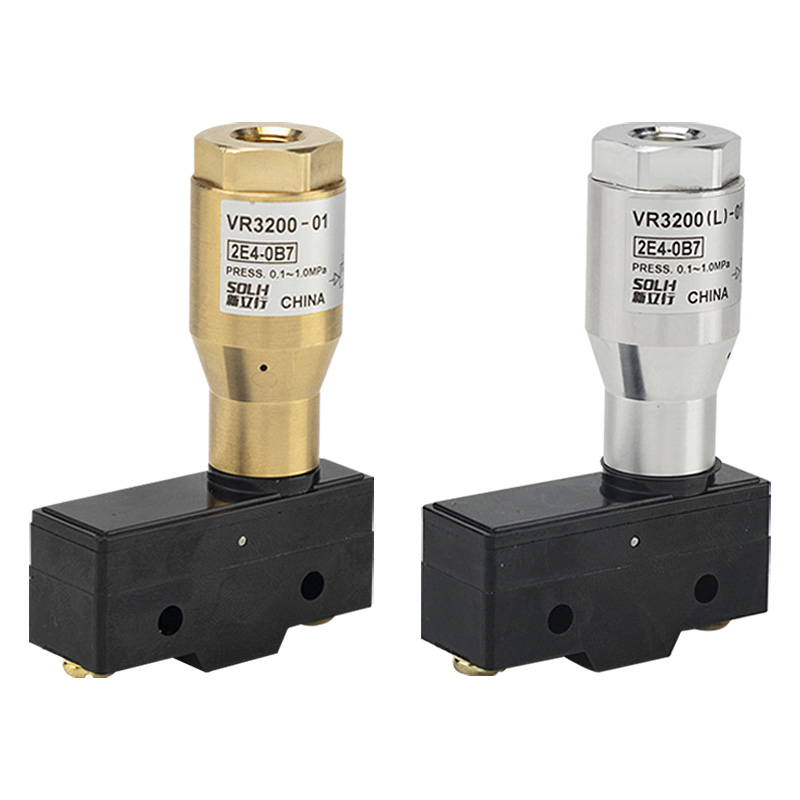

     -- VR3200-01: ປະເພດກອບເປີດ, ນ້ໍາຫນັກ 130g, ຕັນຢູ່ປາຍຍອດທີ່ເປີດເຜີຍ, ສໍາລັບສະພາບແວດລ້ອມຕູ້ໃນອາຄານທີ່ແຫ້ງ, ບໍ່ມີຝຸ່ນ.

     -- VR3201-01: ເຮືອນປະທັບຕາກັນນ້ຳ IP44, ນ້ຳໜັກ 260g, ການກໍ່ສ້າງປິດລ້ອມຢ່າງເຕັມທີ່, ເໝາະສຳລັບກອງປະຊຸມທີ່ຊຸ່ມ, ຂີ້ຝຸ່ນ ແລະ ອຸປະກອນການຜະລິດ.

     -- VR3202-01: IP44 drip-proof ກັບ terminal ດິນອຸທິດຕົນ, ການຢັ້ງຢືນ CE, ເຫມາະສໍາລັບການແຊກແຊງໄຟຟ້າຫນັກແລະເຄື່ອງຈັກສົ່ງອອກ.

     -- ລະຫັດພອດ: 01 = ມາດຕະຖານ Rc1/8 ກະທູ້ພາຍໃນ; NPT1/8 thread ທາງເລືອກ

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການທົ່ວໄປ

  1. ລະດັບຄວາມກົດດັນປະຕິບັດງານທີ່ສາມາດປັບໄດ້: 0.1 ~ 1.0 MPa (ຄວາມກົດດັນຜົນກະທົບຕໍ່ໂຮງງານ preset ≈ 0.15MPa)

  2. ອຸນຫະພູມອາກາດລ້ອມຮອບ: -5 ℃ ~ +60 ℃ (ບໍ່ icing)

  3. ແບບຟອມຕິດຕໍ່: 1AB (1 ປົກກະຕິເປີດ + 1 ປິດປົກກະຕິ + COM ທົ່ວໄປ)

  4. Micro Switch Contact Ratings (Resistive / Inductive Load):

     -- AC125V: 15A resistive, 3A inductive

     -- AC250V: 15A resistive, 2.5A inductive

     -- DC30V: 6A resistive, 1.5A inductive

  5. Interface Layout: Air inlet Rc1/8; ປາຍສະກູໄຟຟ້າ (VR3201 ທີ່ມີຕ່ອມສາຍ Pg13.5 ສໍາລັບສາຍໄຟປະທັບຕາ)

  6. ອົງປະກອບຂອງວັດສະດຸ: ຮ່າງກາຍວາວທອງເຫລືອງ, POM piston, ສະແຕນເລດກັບຄືນພາກຮຽນ spring, ວົງການຜະນຶກ NBR

ຫຼັກການການເຮັດວຽກ

  1. ອາກາດທີ່ຖືກບີບອັດເຂົ້າໄປໃນພອດ IN ແລະຍູ້ລູກສູບເພື່ອບີບອັດພາກຮຽນ spring, ກົນຈັກກະຕຸ້ນການສະຫຼັບຈຸນລະພາກທີ່ສ້າງຂຶ້ນໃນເມື່ອຄວາມກົດດັນເກີນຂອບເຂດທີ່ກໍານົດໄວ້.

  2. ເຫດຜົນການປ່ຽນຕິດຕໍ່:

     -- ຄວາມກົດດັນ≥ຄ່າທີ່ກໍານົດໄວ້: NO ປິດ, NC ເປີດ

     -- ຄວາມກົດດັນ ＜ ຄ່າທີ່ກໍານົດໄວ້: ບໍ່ເປີດ, NC ປິດ

  3. ໂຄງສ້າງກົນຈັກຢ່າງເຕັມສ່ວນ, ບໍ່ມີການສະຫນອງພະລັງງານພາຍນອກທີ່ຕ້ອງການ. ພາຍໃນມີຄວາມປອດໄພ ແລະ ໝັ້ນທ່ຽງສຳລັບເຂດທີ່ມີຄວາມສ່ຽງຕໍ່ການລະເບີດ ແລະ ບໍ່ເປັນໄຟຟ້າ.

ຂໍ້ແນະນຳການເລືອກດ່ວນ

     -- VR3200-01: ຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ການຕິດຕັ້ງຕູ້ໃນຮົ່ມແຫ້ງ

     -- VR3201-01: ເຄື່ອງມືເຄື່ອງຈັກທີ່ມີຄວາມຊຸ່ມຊື່ນ/ຂີ້ຝຸ່ນ, ສາຍປະກອບ, ອຸປະກອນເຄິ່ງກາງແຈ້ງ

     -- VR3202-01: ການຢັ້ງຢືນ CE + ການປ້ອງກັນພື້ນດິນ, ການແຊກແຊງ EMC ຢ່າງຮຸນແຮງ, ສົ່ງອອກເຄື່ອງຈັກສໍາເລັດ

     -- ການ​ປັບ​ຄວາມ​ກົດ​ດັນ​: ໂຮງ​ງານ​ທໍາ​ອິດ​ຄວາມ​ກົດ​ດັນ 0.15MPa​, ການ​ປັບ​ປັບ​ໂດຍ​ສະ​ກູ​ປັບ​ດ້ານ​ເທິງ

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

     -- ເສັ້ນເລືອດຕັນໃນກະບອກສູບ & ການຊອກຄົ້ນຫາຄວາມກົດດັນຂອງ clamping: ຢືນຢັນການຍຶດຍຶດ workpiece, ສັນຍານເຕືອນ overload

     -- ສູນຍາກາດ chuck ຕໍານິຕິຊົມຄວາມກົດດັນທາງລົບ: adsorption & workpiece ຫຼຸດລົງການຊອກຄົ້ນຫາການສູນເສຍ

     -- ການເຕືອນໄພຄວາມກົດດັນຕ່ໍາແຫຼ່ງອາກາດຕົ້ນຕໍ: ຄວາມລົ້ມເຫຼວຂອງເຄື່ອງອັດອາກາດແລະການຕິດຕາມການຮົ່ວໄຫຼຂອງທໍ່

     -- ເປີດ/ປິດ ຄວາມຄິດເຫັນຂອງລັດຂອງປ່ຽງບານນິວເມຕິກ ແລະວາວຜີເສື້ອ

     -- ການແປງສັນຍານ Pneumatic ສໍາລັບກອງປະຊຸມການລະເບີດທີ່ບໍ່ມີເຊັນເຊີເອເລັກໂຕຣນິກ

SOLH Interchange Advantage

     ຊຸດ SOLH VR3200/3201 ແມ່ນໄດ້ຫຼຸດລົງຢ່າງເຕັມສ່ວນທີ່ເຫມາະສົມກັບຕົວແບບທຽບເທົ່າ SMC ໃນຂະຫນາດລວມ, ກະທູ້ພອດ, ຕົວກໍານົດການຕິດຕໍ່ແລະລະດັບຄວາມກົດດັນທີ່ສາມາດປັບໄດ້. ລາຄາທີ່ແຂ່ງຂັນແລະເວລານໍາສັ້ນຊ່ວຍໃຫ້ລູກຄ້າຫຼຸດລົງຄ່າໃຊ້ຈ່າຍໃນການຜະລິດຈໍານວນຫລາຍ.

ຄໍານິຍາມສາຍໄຟຢູ່ປາຍຍອດ

     -- COM: ສະຖານີສາທາລະນະທົ່ວໄປ

     -- ບໍ່​: ໂດຍ​ປົກ​ກະ​ຕິ​ເປີດ​, ດໍາ​ເນີນ​ການ​ໃນ​ເວ​ລາ​ທີ່​ຄວາມ​ກົດ​ດັນ​ອາ​ກາດ​ເຖິງ​ຄ່າ​ທີ່​ຕັ້ງ​ໄວ້​

     -- NC: ປິດປົກກະຕິ, ດໍາເນີນການໃນເວລາທີ່ຄວາມກົດດັນອາກາດຕ່ໍາກວ່າກໍານົດໄວ້ລ່ວງຫນ້າ

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

     SOLH VR3200/3201 relay ກົນຈັກ pneumatic-electric ທີ່ບໍ່ມີພະລັງງານປ່ຽນສັນຍານຄວາມກົດດັນອາກາດເຂົ້າໄປໃນ 1NO + 1NC ສັນຍານຕິດຕໍ່ແຫ້ງທີ່ມີຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ 0.1 ~ 1.0MPa, ມີຢູ່ໃນກອບເປີດ, IP44 drip-proof ແລະ CE ສະບັບພື້ນຖານສໍາລັບ PLC interlock, ການກວດສອບສູນຍາກາດແລະອັດຕະໂນມັດແຫຼ່ງອາກາດ.
