ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

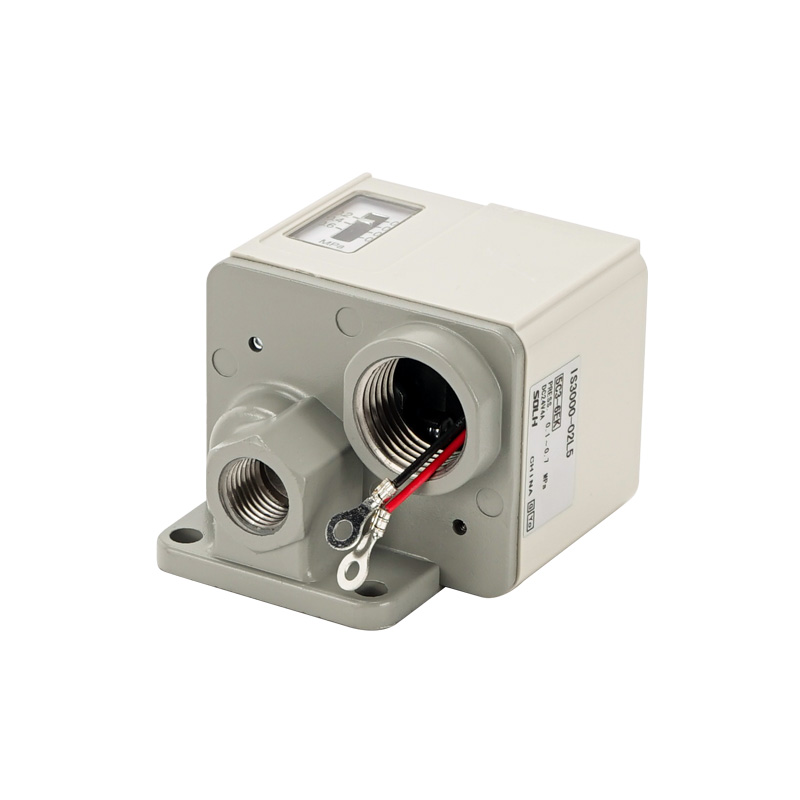

ຊຸດ SOLH IS3000 ເປັນສະຫຼັບຄວາມກົດດັນຈຸລະພາກທີ່ຂັບເຄື່ອນດ້ວຍກົນຈັກ piston ແບບຄລາສສິກ. ມັນຍູ້ສະຫຼັບການຕິດຕໍ່ຈຸນລະພາກພາຍໃນຜ່ານຄວາມກົດດັນອາກາດທີ່ເຮັດໜ້າທີ່ໃສ່ລູກສູບພາກຮຽນ spring, ໃຫ້ຜົນຜະລິດໄຟຟ້າໂດຍກົງທີ່ເຂັ້ມແຂງ. ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບວົງຈອນທາງອາກາດໃນໄລຍະ / ພາຍໃຕ້ການປົກປ້ອງຄວາມກົດດັນແລະການຄວບຄຸມຜົນກະທົບຕໍ່ອັດຕະໂນມັດ, ຊັ້ນຮຽນທີດຽວກັນ & ການທົດແທນທີ່ເຂົ້າກັນໄດ້ກັບ IS10 reed ຊຸດສະຫຼັບ. ທີ່ສົມບູນແບບສໍາລັບສະພາບແວດລ້ອມການສັ່ນສະເທືອນຢ່າງຮຸນແຮງທີ່ສະຫຼັບດິຈິຕອນເອເລັກໂຕຣນິກບໍ່ຫມັ້ນຄົງ.
1. ຫຼັກການດຳເນີນງານ
-- ອາກາດບີບອັດຍູ້ລູກສູບພາກຮຽນ spring-loaded; ເມື່ອຄວາມດັນອາກາດຮອດເກນທີ່ຕັ້ງໄວ້ລ່ວງໜ້າ, ລູກສູບຈະກະຕຸ້ນປຸ່ມໄມໂຄຣໃນຕົວເພື່ອເປີດ ຫຼືປິດວົງຈອນຕິດຕໍ່. ເມື່ອຄວາມກົດດັນຫຼຸດລົງຕໍ່າກວ່າຄ່າ hysteresis, ພາກຮຽນ spring ໄດ້ປັບ piston ແລະຟື້ນຟູສະພາບສະຫຼັບເດີມ.
2. ອົງປະກອບໂຄງສ້າງຫຼັກ
-- ປຸ່ມປັບຄວາມກົດດັນດ້ານເທິງ: ການຕັ້ງຄ່າ rotary ໂດຍກົງຂອງຄວາມກົດດັນຜົນກະທົບຕໍ່ໂດຍບໍ່ມີການສະຫນອງພະລັງງານ
-- ສະວິດຈຸນລະພາກ 1ab ໃນຕົວ: ການໂຫຼດ AC/DC ທົ່ວໄປ, ເຊື່ອມຕໍ່ໂດຍກົງກັບ PLC input terminals ຫຼືຂັບ solenoid valves ຂະຫນາດນ້ອຍ.
-- ປ່ອງຢ້ຽມເບິ່ງຄວາມກົດດັນທີ່ຈົບການສຶກສາ: ຂະຫນາດ MPa ເບິ່ງເຫັນສໍາລັບການອ່ານຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນເວລາທີ່ແທ້ຈິງ
-- ເຮືອນອາລູມິນຽມທີ່ຕາຍແລ້ວ: ປ້ອງກັນຝຸ່ນ IP40, ເຫມາະສໍາລັບສະພາບແວດລ້ອມກອງປະຊຸມໂຮງງານທົ່ວໄປ
|
ລາຍການພາລາມິເຕີ |
ມາດຕະຖານສະເພາະ |
| ຂະໜາດກາງທີ່ໃຊ້ໄດ້ |
ອາກາດແຫ້ງ, ໄນໂຕຣເຈນແລະອາຍແກັສ inert ທີ່ບໍ່ມີການກັດກ່ອນ |
| ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ |
1.0 MPa |
| ຊ່ວງຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ |
0.1 ~ 0.7 MPa (ການຄຸ້ມຄອງຢ່າງເຕັມທີ່ຂອງລະບົບ pneumatic ມາດຕະຖານ) |
| Hysteresis (Dead Band) |
≤ 0.05 MPa |
| ຄວາມຖືກຕ້ອງຂອງການເຮັດຊ້ຳ |
± 0.05 MPa |
| ການຕັ້ງຄ່າຕິດຕໍ່ |
1ab ເສົາດຽວສອງຖິ້ມ (ບໍ່ມີ / NC ສາຍປ່ຽນໄດ້) |
| ຕິດຕໍ່ການຈັດອັນດັບການໂຫຼດ |
ປະເພດມາດຕະຖານ: AC/DC 100V 1AMicro load type (IS3010): DC 5V 1mA (ເຫມາະສໍາລັບ PLC & miniature relays) |
| ຂະໜາດກະທູ້ພອດ |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| ອຸນຫະພູມປະຕິບັດການ |
-5 ~ 60℃ (ບໍ່ມີການສ້າງເປັນກ້ອນໃນທໍ່ອາກາດ) |
| ຫ້ອງຮຽນປົກປ້ອງ |
ທົນທານຕໍ່ຝຸ່ນ IP40 |
| ຊີວິດການບໍລິການ |
ສູງເຖິງ 10 ລ້ານຮອບການສະຫຼັບກົນຈັກ |

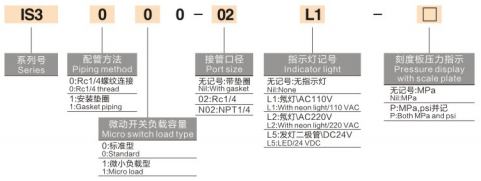

1. ຕົວຢ່າງຕົວແບບ: IS3000-02-P
-- IS3000: ຊຸດຮ່າງກາຍກະທູ້ມາດຕະຖານພື້ນຖານ
-- 02: Port thread code = Rc1/4; suffix N02 = NPT1/4 ກະທູ້ອາເມລິກາ
-- P: ມີໄຟສະແດງ neon ໃນຕົວ (ເປົ່າ = ຮູບແບບມາດຕະຖານທີ່ບໍ່ມີແສງສະຫວ່າງ)
2. ຕົວແບບພິເສດ Derivative
-- IS3100: ຕົວແປການຍຶດຕິດພື້ນຜິວກາສເກັດ, ຈັບຄູ່ກັບຫນ່ວຍບໍລິການທາງອາກາດແບບໂມດູລາ (AFC/AC series) ສໍາລັບການຕິດຕັ້ງແບບປະສົມປະສານ.
-- IS3010: ຕົວແບບທີ່ອຸທິດຕົນແບບການໂຫຼດຕໍ່າຂະໜາດນ້ອຍ, ເຫມາະສຳລັບການປ້ອນສັນຍານ DC ຂະໜາດນ້ອຍຂອງຕົວຄວບຄຸມ PLC
1. Shock & Vibration Resistant Heavy-Duty Mechanical Design
-- piston ແຂງ + ການກໍ່ສ້າງຕິດຕໍ່ micro, ການປະຕິບັດທີ່ຫມັ້ນຄົງພາຍໃຕ້ການສັ່ນສະເທືອນຢ່າງຕໍ່ເນື່ອງຈາກ vibrators, hammers ເຄາະແລະອຸປະກອນ stamping, ບໍ່ມີສັນຍານ drift ຫຼືຜົນກະທົບຕໍ່.
2. ງ່າຍດາຍໃນເວັບໄຊ Calibration ໂດຍບໍ່ມີການພະລັງງານ
-- ປຸ່ມປັບ rotary ເທິງ + ປ່ອງຢ້ຽມຈົບການສຶກສາທີ່ເຫັນໄດ້; ເກນຄວາມດັນສາມາດຖືກຕັ້ງແບບອອບໄລນ໌ໄດ້ໂດຍບໍ່ຕ້ອງເພີ່ມພະລັງໃສ່ຕູ້ຄວບຄຸມ.
3. ຄວາມເຂົ້າກັນໄດ້ໃນການໂຫຼດ AC/DC ກວ້າງ
-- ຄວາມອາດສາມາດໂຫຼດການຕິດຕໍ່ 1A ສູງອະນຸຍາດໃຫ້ຂັບເຄື່ອນໂດຍກົງປ່ຽງ solenoid ຂະຫນາດນ້ອຍໂດຍບໍ່ມີການ relays ກາງ, ຫຼືການເຊື່ອມຕໍ່ໂດຍກົງກັບຈຸດປ້ອນຂໍ້ມູນ PLC ດິຈິຕອນ.
4. Ultra-Low Hysteresis
-- ແຖບຕາຍສູງສຸດ ≤0.05MPa, ຜົນກະທົບຕໍ່ການກະຕຸ້ນທີ່ສອດຄ່ອງ & ປັບຄວາມກົດດັນເພື່ອຫຼີກເວັ້ນການວົງຈອນເປີດ-ປິດຢ່າງໄວວາເລື້ອຍໆຂອງອຸປະກອນລົງລຸ່ມ.
1. ແຫຼ່ງອາກາດຕົ້ນຕໍປ້ອງກັນຄວາມກົດດັນຕ່ໍາ
-- ຕິດຕັ້ງລົງລຸ່ມຂອງເຄື່ອງກອງອາກາດທີ່ຄວບຄຸມເຄື່ອງລະບາຍອາກາດ; ກະຕຸ້ນສັນຍານເຕືອນຖ້າຄວາມກົດດັນການສະຫນອງຫຼຸດລົງຕໍ່າກວ່າ 0.4MPa ເພື່ອປົກປ້ອງເຄື່ອງສັ່ນສະເທືອນ K / GT, ໄມ້ຄ້ອນຕີ BVP / SK ແລະເຄື່ອງກະຕຸ້ນ pneumatic ຈາກຄວາມເສຍຫາຍຂອງແຮງດັນທີ່ບໍ່ພຽງພໍ.
2. ການຢືນຢັນຕຳແໜ່ງຂອງກະບອກສູບ
-- ຫຼັງຈາກ cylinder ຂະຫຍາຍຢ່າງເຕັມສ່ວນ, ຄວາມກົດດັນສະພາການເພີ່ມຂຶ້ນເປັນ preset ຄ່າເພື່ອສົ່ງສັນຍານສະຫຼັບສໍາລັບການ interlocking ຂັ້ນຕອນການຜະລິດຕໍ່ໄປ.
3. Vibrator Circuit Safety Interlock
-- ຈໍປະຕິບັດງານຄວາມກົດດັນອາກາດ; ຕັດພະລັງງານໄປຫາປ່ຽງລະບາຍອາກາດດ່ວນ XQ ເມື່ອຄວາມກົດດັນຫຼຸດລົງຕໍ່າກວ່າເກນເພື່ອປ້ອງກັນບໍ່ໃຫ້ເກີດການສັ່ນສະເທືອນທີ່ເກີດຈາກການເຮັດວຽກພາຍໃຕ້ຄວາມກົດດັນ.
|
ລາຍການປຽບທຽບ |
IS3000 Mechanical Micro Switch |
IS10 ບໍ່ຕິດຕໍ່ Reed Switch |
ISE30A Electronic Digital Switch |
| ກົນໄກການກະຕຸ້ນ |
Piston ການກະຕຸ້ນການຕິດຕໍ່ຈຸນລະພາກກົນຈັກ |
ທໍ່ reed ແມ່ເຫຼັກ sensing ບໍ່ຕິດຕໍ່ |
ເຊັນເຊີຄວາມກົດດັນເອເລັກໂຕຣນິກຄວາມແມ່ນຍໍາສູງ |
| ຄວາມສາມາດໃນການໂຫຼດໄຟຟ້າ |
ແຂງແຮງ (1A @ 100V AC/DC, ໄດວາວໂດຍກົງ) |
ປານກາງ (0.5A @100V) |
ອ່ອນເພຍ (ສະເພາະສັນຍານ PLC ລະດັບຕໍ່າເທົ່ານັ້ນ) |
| ວິທີການກໍານົດຄວາມກົດດັນ |
ຕູດ rotary ເທິງ + ປ່ອງຢ້ຽມຂະຫນາດ (ບໍ່ຈໍາເປັນພະລັງງານ) |
ສະກູປັບຂ້າງ + ປ່ອງຢ້ຽມຂະຫນາດນ້ອຍ |
ຕັ້ງຄ່າພາລາມິເຕີເມນູດິຈິຕອນຫຼາຍປຸ່ມ |
| ຄວາມຖືກຕ້ອງຂອງການວັດແທກ |
± 0.05 MPa |
± 0.05 MPa |
±0.2% FS ຄວາມແມ່ນຍໍາສູງ |
| ເງື່ອນໄຂການເຮັດວຽກທີ່ດີທີ່ສຸດ |
ການສັ່ນສະເທືອນຢ່າງຮຸນແຮງ, ຂັບໂດຍກົງຂອງ actuators |
ສາຍປະກອບມະຫາຊົນສັ່ນສະເທືອນຕ່ໍາທົ່ວໄປ |
ການຕິດຕາມຄວາມກົດດັນທີ່ຊັດເຈນ, ການຄວບຄຸມ PLC ແບບປິດ |
SOLH IS3000 ຊຸດ piston ຄວາມກົດດັນທາງກົນຈັກ pneumatic ສະຫຼັບມີລັກສະນະ hysteresis ຕ່ໍາ, ຄວາມຕ້ານທານການສັ່ນສະເທືອນຫນັກແລະຄວາມສາມາດໃນການໂຫຼດການຕິດຕໍ່ສູງ, ມີ threaded / gasket mount ແລະ variants PLC micro-load ສາມາດໃຊ້ໄດ້, ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການປ້ອງກັນຄວາມດັນຂອງວົງຈອນອາກາດແລະຂະບວນການອັດຕະໂນມັດສັນຍານຜົນກະທົບຕໍ່ vibrators, ສະຖານີຍຶດກະບອກສູບແລະອຸປະກອນອັດຕະໂນມັດທົ່ວໄປ.
