MQR Series Low Torque Gap Seal Rotary Union

SOLH MQR ຫະພາບ rotary ຫຼາຍຊ່ອງຮັບຮອງເອົາການປະທັບຕາຊ່ອງຫວ່າງບໍ່ຕິດຕໍ່ໂລຫະທີ່ມີແຮງບິດຫມຸນຕ່ໍາສຸດຂອງ 0.003 ~ 0.50 N·m. ບໍ່ມີແຫວນປະທັບຕາຢາງພາລາ, ມັນຫຼີກເວັ້ນການຕິດເຖິງແມ່ນວ່າຫຼັງຈາກການເກັບຮັກສາຄົງທີ່ຍາວນານ. ສາມາດໃຊ້ໄດ້ກັບ 1/2/4/8/12/16 passages ອາກາດເອກະລາດໂດຍບໍ່ມີການຮົ່ວໄຫຼຂ້າມ, ມັນເຮັດວຽກພາຍໃຕ້ສູນຍາກາດ -100kPa ກັບ 1.0MPa ຄວາມກົດດັນໃນທາງບວກ. ສະຫນັບສະຫນູນໂດຍລູກປືນສອງເທົ່າ, ມັນບັນລຸສູງສຸດ 3000 rpm ການຫມຸນສອງທິດທາງທີ່ມີເຖິງ 1 ຕື້ການຫມຸນທີ່ບໍ່ມີການບໍາລຸງຮັກສາ. ມາພ້ອມກັບພອດກະທູ້ M5 ມາດຕະຖານແລະໂຄງສ້າງທີ່ບໍ່ມີການຫລໍ່ລື່ນ, ມັນກໍາຈັດການບິດທໍ່ສໍາລັບຂໍ້ຕໍ່ຫຸ່ນຍົນ, ຕາຕະລາງດັດສະນີ rotary ແລະກະບອກ rotary, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງດູດຝຸ່ນ rotary jig ແລະການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງສໍາລັບເອເລັກໂຕຣນິກ, ການຫຸ້ມຫໍ່ແລະການພິມເຄື່ອງຈັກອັດຕະໂນມັດຫມຸນ. ທີ່ຢູ່ອາໃສ stationary ຄວນໄດ້ຮັບການສ້ອມແຊມແລະດ້ານ rotating ຈັບຄູ່ກັບ coupling ປ່ຽນແປງໄດ້; ການໂຫຼດ radial ແລະ axial ຫນັກແມ່ນຫ້າມ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

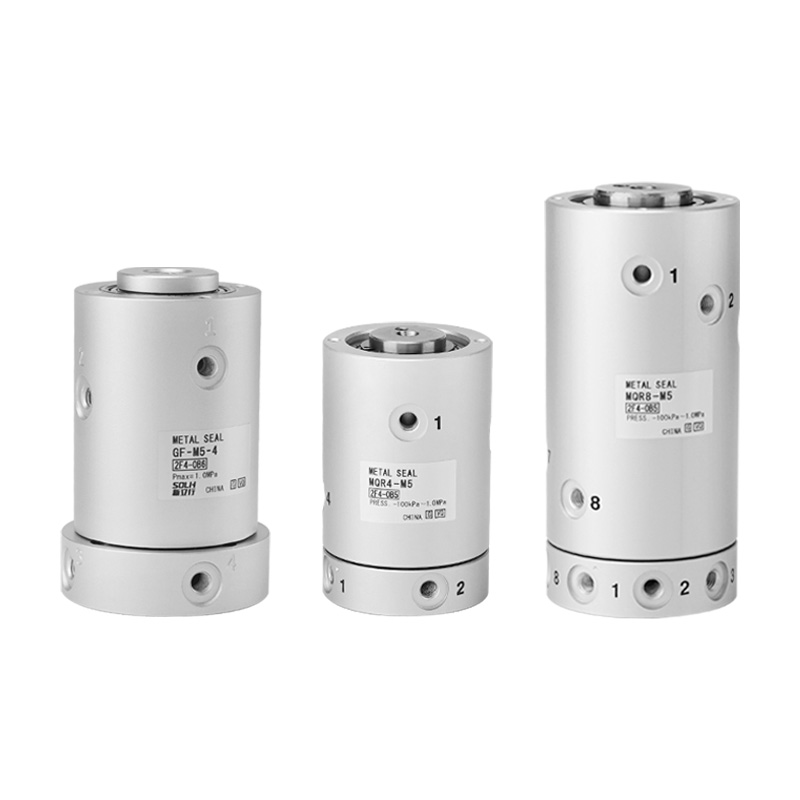

MQR Series Low Torque Gap Seal Rotary Union (SOLH)

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

ການຈັດຕໍາແຫນ່ງຜະລິດຕະພັນ

ຊຸດ MQR ເປັນຫຼາຍຊ່ອງ rotary union ຮັບຮອງເອົາຊ່ອງຫວ່າງໂລຫະທີ່ບໍ່ມີການຕິດຕໍ່ກັບ torque rotating ຕ່ໍາສຸດ. ພັດທະນາໂດຍສະເພາະສໍາລັບພາກສ່ວນ rotating ຢ່າງຕໍ່ເນື່ອງລວມທັງຂໍ້ຕໍ່ຫຸ່ນຍົນ, ຕາຕະລາງ rotary ແລະ shafts rotary ເພື່ອສົ່ງອາກາດ compressed ແລະສູນຍາກາດ. ມັນຫລີກລ້ຽງການບິດເບືອນຂອງທໍ່ໄດ້ຢ່າງສົມບູນ, ມີລັກສະນະການຫມຸນທີ່ລຽບງ່າຍແລະຊີວິດການບໍລິການທີ່ຍາວນານທີ່ສຸດສໍາລັບລະບົບນິວເມຕິກ rotary ອັດຕະໂນມັດ.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນຫຼັກ

-- ແຮງບິດຫມຸນຕ່ໍາສຸດ: ພຽງແຕ່ 0.003 ~ 0.50 N·m, ເອົາການໂຫຼດເພີ່ມເຕີມຂະຫນາດນ້ອຍໃນການຂັບລົດ servo / motor.

-- ຊ່ອງຫວ່າງໂລຫະການປະທັບຕາທີ່ບໍ່ມີການຕິດຕໍ່: ບໍ່ມີແຫວນປະທັບຕາຢາງ, ບໍ່ມີການຕິດຫຼື jamming; ການເລີ່ມຕົ້ນທີ່ລຽບງ່າຍເຖິງແມ່ນວ່າຫຼັງຈາກການເກັບຮັກສາຄົງທີ່ໃນໄລຍະຍາວ

-- ວົງຈອນອາກາດຫຼາຍຊ່ອງເອກະລາດ: ທາງເລືອກ 1/2/4/8/12/16 passages ທີ່ບໍ່ມີການຮົ່ວໄຫຼຂ້າມລະຫວ່າງແຕ່ລະວົງຈອນ.

-- ຊີວິດການບໍລິການທີ່ຂະຫຍາຍຕົວສູງສຸດ: ສູງເຖິງ 1 ພັນລ້ານຮອບວຽນການຫມຸນ, ການອອກແບບທີ່ບໍ່ມີການບໍາລຸງຮັກສາຢ່າງເຕັມທີ່

-- ການຫມຸນ bidirectional & ຄວາມອາດສາມາດຄວາມໄວສູງ: ຄວາມໄວສູງສຸດຂອງ rotational speed ເຖິງ 3000 rpm, ເຫມາະສໍາລັບອຸປະກອນດັດສະນີ rotary ຄວາມໄວສູງ.

-- ເຄື່ອງດູດຝຸ່ນສອງເທົ່າ & ຄວາມກົດດັນທາງບວກເຂົ້າກັນໄດ້: ລະດັບຄວາມກົດດັນປະຕິບັດງານ -100kPa ~ 1.0MPa, ເຮັດວຽກສໍາລັບທັງສອງສູນຍາກາດດູດແລະ loops ການສະຫນອງອາກາດມາດຕະຖານ.

ຂໍ້ມູນຈໍາເພາະດ້ານວິຊາການມາດຕະຖານສາກົນ

-- ທາດແຫຼວທີ່ນຳໃຊ້ໄດ້: ອາກາດອັດແໜ້ນ, ອາຍແກັສ inert

-- ຊ່ວງຄວາມກົດດັນປະຕິບັດງານ: -100kPa ~ 1.0MPa

-- ອຸນຫະພູມອາກາດລ້ອມຮອບ & ປານກາງ: -10 ~ 80 ℃

-- ປະເພດການຜະນຶກ: ໂຄງສ້າງປະທັບຕາຊ່ອງຫວ່າງໂລຫະທີ່ບໍ່ຕິດຕໍ່

-- ໂຄງປະກອບການສະຫນັບສະຫນູນ: double bearing ສະຫນັບສະຫນູນການຊີ້ນໍາ

-- Port Thread: M5 × 0.8 (ທາງເລືອກໃນກະທູ້ພາຍໃນ / ພາຍນອກ)

-- ຄວາມຕ້ອງການຂອງນ້ໍາມັນ: ບໍ່ມີການຫລໍ່ຫລອມ, ບໍ່ຈໍາເປັນຕ້ອງຕື່ມນ້ໍາມັນປົກກະຕິ

ຕົວແບບ Parameter ຕາຕະລາງອ້າງອີງດ່ວນ

ລະຫັດຕົວແບບ	ປະລິມານຊ່ອງ	ແຮງບິດຫມຸນສູງສຸດ	ຄວາມໄວການຫມຸນສູງສຸດ	ນ້ຳໜັກສຸດທິ
MQR1-M5	1	≤0.003 N·m	3000 rpm	0.025 ກິໂລ
MQR2-M5	2	≤0.03 N·m	2000 rpm	0.16 ກິໂລ
MQR4-M5	4	≤0.05 N·m	1500 rpm	0.39 ກິໂລ
MQR8-M5	8	≤0.10 N·m	900 rpm	0.76 ກິໂລ
MQR12-M5	12	≤0.20 N·m	600 rpm	1.26 ກິໂລ
MQR16-M5	16	≤0.50 N·m	200 rpm	2.80 ກິໂລ

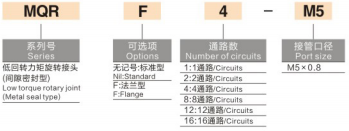

ຕົວຢ່າງກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

-- MQR4-M5: 4 passages ເອກະລາດ, ມາດຕະຖານ M5 ພອດ thread

-- MQR8-M5: 8 passages ເອກະລາດ, ມາດຕະຖານ M5 ພອດ thread

-- MQR16-M5: 16 passages ເອກະລາດ, ມາດຕະຖານ M5 ພອດ thread

ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

-- ການສະຫນອງອາກາດ pneumatic ສໍາລັບຂໍ້ຕໍ່ແຂນຫຸ່ນຍົນອຸດສາຫະກໍາແລະ shafts rotary

-- ຕາຕະລາງດັດສະນີ Rotary, ກະບອກ rotary ແລະອຸປະກອນອັດຕະໂນມັດ turntable

-- ໝູນວຽນການສະໜອງອາກາດຢ່າງຕໍ່ເນື່ອງໃນສະຖານີປະມວນຜົນອັດຕະໂນມັດ

-- ກົນໄກການດູດຊຶມສູນຍາກາດແບບ rotary ສໍາລັບຈອກດູດແລະ jigs clamping

-- ວົງຈອນນິວເມຕິກ Rotary ສໍາລັບການຫຸ້ມຫໍ່, ການພິມແລະເຄື່ອງຈັກການຜະລິດເອເລັກໂຕຣນິກ

ຂໍ້ແນະນຳການຕິດຕັ້ງກະແຈ

-- ສ້ອມແປງທີ່ຢູ່ສະຖານີ, ຂັບຂ້າງ rotating ຜ່ານແຜ່ນເຊື່ອມຕໍ່

-- ການປະກອບການເຊື່ອມທີ່ຍືດຫຍຸ່ນແມ່ນແນະນໍາໃຫ້ກໍາຈັດການໂຫຼດຊົດເຊີຍ radial

-- ສະຫະພັນ rotary ບໍ່ສາມາດຮັບແຮງ radial ຫຼື axial ຂະຫນາດໃຫຍ່; ມັນຖືກນໍາໃຊ້ພຽງແຕ່ສໍາລັບການສົ່ງໄຟຟ້າຂະຫນາດກາງ

-- ຮູບແບບພອດທີ່ຈັດລຽງແບບກ້ຽວວຽນເຮັດໃຫ້ເສັ້ນທາງທໍ່ລຽບງ່າຍ ແລະປ້ອງກັນການຫມຸນທໍ່ໃນລະຫວ່າງການຫມຸນ.

ສະຫຼຸບປະໂຫຍກໜຶ່ງ

SOLH MQR ຊ່ອງຫວ່າງໂລຫະຫຼາຍຊ່ອງປະທັບຕາ rotary union ມີແຮງບິດຫມຸນຕ່ໍາສຸດ, ບໍ່ມີການບໍາລຸງຮັກສາ 1-billion-cycle lifespan, ຄວາມເຂົ້າກັນໄດ້ຂອງຄວາມກົດດັນສູນຍາກາດສອງແລະທາງເລືອກ 1 ~ 16 ທາງອາກາດເອກະລາດ, ອົງປະກອບການສະຫນອງອາກາດຕ້ານການບິດທໍ່ທີ່ເຫມາະສົມສໍາລັບການປວດຂໍ້ກະດູກຫຸ່ນຍົນແລະອຸປະກອນອັດຕະໂນມັດ rotary ຄວາມໄວສູງທັງຫມົດ.
