ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology

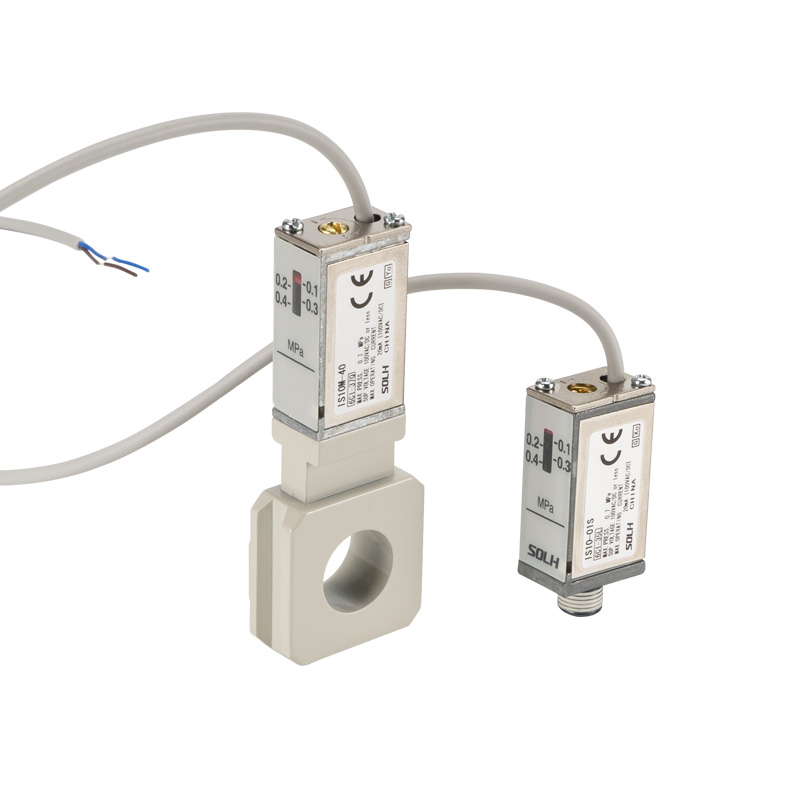

SOLH IS10 ຊຸດແມ່ນທໍ່ reed ທີ່ບໍ່ມີການຕິດຕໍ່ (reed ແຫ້ງ) ສະຫຼັບຄວາມກົດດັນກົນຈັກ, ອົງປະກອບການຕິດຕາມຄວາມກົດດັນພື້ນຖານສໍາລັບວົງຈອນ pneumatic ມາດຕະຖານ. ດ້ວຍໂຄງສ້າງທີ່ຫນາແຫນ້ນທີ່ງ່າຍດາຍແລະການປະຕິບັດຮອບວຽນຍາວທີ່ຫນ້າເຊື່ອຖືທີ່ສຸດ, ມັນໄດ້ຖືກຈັບຄູ່ຢ່າງກວ້າງຂວາງກັບ FRL air filter regulator lubricator three-units for real-time air pressure detection and interlock signal output.
1. ຫຼັກການດຳເນີນງານ
-- ອາກາດອັດແໜ້ນຈະຍູ້ລູກສູບຕ້ານກັບແຮງດັນຂອງພາກຮຽນ spring, ແມ່ເຫຼັກທີ່ສ້າງຂຶ້ນໃນລູກສູບເຄື່ອນທີ່ໃກ້ກັບທໍ່ລີດເພື່ອເຮັດສຳເລັດການກະຕຸ້ນແມ່ເຫຼັກ ແລະວົງຈອນ. ເມື່ອຄວາມກົດດັນອາກາດຫຼຸດລົງຕໍ່າກວ່າລະດັບກໍານົດ, ພາກຮຽນ spring ຍູ້ລູກສູບກັບຄືນໄປບ່ອນ, ແມ່ເຫຼັກຍ້າຍອອກໄປຈາກທໍ່ reed ແລະວົງຈອນຕັດອອກ.
2. ພາກສ່ວນໂຄງສ້າງຫຼັກ
-- ລູກສູບທີ່ມີແມ່ເຫຼັກຖາວອນປະສົມປະສານ: ຮັບຮູ້ການເຄື່ອນທີ່ຂອງຄວາມກົດດັນອາກາດ
-- ທໍ່ Reed (ປ່ຽນ reed ແຫ້ງ): ການກະຕຸ້ນແມ່ເຫຼັກທີ່ບໍ່ຕິດຕໍ່, ການຂັດຕິດຕໍ່ກົນຈັກສູນ.
-- ສະກູປັບຄວາມດັນ: ກໍານົດຂອບເຂດການກະຕຸ້ນດ້ວຍມືດ້ວຍ screwdriver
-- ປ່ອງຢ້ຽມທີ່ຈົບການສຶກສາດ້ານກົນຈັກ: ການອ່ານໂດຍກົງຂອງຄ່າຄວາມກົດດັນທີ່ກໍານົດໄວ້ໃນຫນ່ວຍ MPa
|
ລາຍການພາລາມິເຕີ |
ມາດຕະຖານສະເພາະ |
| ຄວາມກົດດັນປະຕິບັດງານສູງສຸດ |
0.7 MPa |
| ຊ່ວງຄວາມກົດດັນທີ່ສາມາດປັບໄດ້ |
ມາດຕະຖານ: 0.1 ~ 0.4 MPa; ລະດັບຄວາມກ້ວາງທາງເລືອກ: 0.1 ~ 0.6 MPa |
| Hysteresis ແຖບຕາຍ |
≤ 0.08 MPa |
| ຊ້ຳຄືນຄວາມຖືກຕ້ອງຂອງການຈັດຕຳແໜ່ງ |
± 0.05 MPa |
| ການຈັດອັນດັບການຕິດຕໍ່ |
1A, ໃຊ້ໄດ້ພາຍໃຕ້ AC/DC 100V |
| ຊີວິດການບໍລິການໄຟຟ້າ |
5 ລ້ານສະຫຼັບຮອບວຽນ |
| ລະດັບການປົກປ້ອງ |
IP40 ກັນຝຸ່ນ |
| ຂະໜາດກະທູ້ພອດ |
R1/8 (ຮຸ່ນ IS10-01S) |
| ຊ່ອງສຽບສາຍໄຟ |
ມາດຕະຖານສາຍນໍາໂດຍກົງ 0.5m; ທາງເລືອກ 3m / 5m ສາຍຂະຫຍາຍ |
| ອຸນຫະພູມການດໍາເນີນງານສະພາບແວດລ້ອມ |
-5 ~ 60 ℃ (ບໍ່ icing ໃນທໍ່ອາກາດ) |
ໂຄງສ້າງການຕິດຕັ້ງຕົ້ນຕໍສອງອັນສໍາລັບຄວາມຕ້ອງການຮູບແບບທີ່ແຕກຕ່າງກັນ:

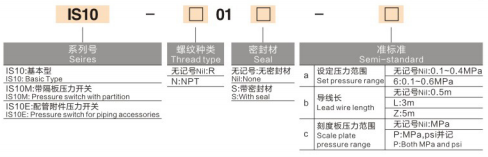

1. Inline Thread Mount Type (IS10-01S)
-- ການຕິດຕັ້ງສະກູໂດຍກົງຜ່ານພອດກະທູ້ R1/8, ເຂົ້າກັນໄດ້ກັບກະບອກສູບດຽວ, ປ່ຽງ solenoid valve ແລະຫນ່ວຍບໍລິການອາກາດສ່ວນບຸກຄົນ mini.
2. Manifold Base Mount Type (IS10M / IS10E)
-- IS10M ຕິດຕັ້ງດ້ວຍຖານຍຶດສີ່ຫຼ່ຽມມົນຢູ່ຂ້າງ, ສາມາດຕັດໄດ້ໂດຍກົງໃສ່ SMC ມາດຕະຖານ AC modular FRL ສາມຫນ່ວຍໂດຍບໍ່ມີອຸປະກອນເສີມອະແດບເຕີ, ປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງພາຍໃນຕູ້.
1. ສູນການຕິດຕໍ່ກົນຈັກໃສ່
-- ລີດສະນະແມ່ເຫຼັກທີ່ບໍ່ຕິດຕໍ່, ບໍ່ມີປະກາຍໄຟຢູ່ຈຸດຕິດຕໍ່; ຊີວິດການບໍລິການ 5 ~ 10 ເທົ່າຍາວກວ່າສະຫຼັບຄວາມກົດດັນ micro-contact ກົນຈັກແບບດັ້ງເດີມເຊັ່ນ IS3000.
2. ການປັບຄວາມດັນແບບອອບໄລນ໌ແບບຕັ້ງໃຈ
-- ຂ້າງສ້າງໃນ MPa ສໍາເລັດຮູບປ່ອງຢ້ຽມຂະຫນາດ, ປັບການຕັ້ງຄ່າ screwdriver; ຂອບເຂດຄວາມກົດດັນສາມາດຖືກຕັ້ງໂດຍບໍ່ມີການສະຫນອງພະລັງງານຢູ່ໃນສະຖານທີ່.
3. Universal AC & DC ໂຫຼດເຂົ້າກັນໄດ້
-- ຮອງຮັບທຸກແຮງດັນໄຟຟ້າ AC/DC ຕໍ່າກວ່າ 100V, ສາມາດຂັບປ່ຽງ solenoid ຂະໜາດນ້ອຍໂດຍກົງ ຫຼືເຊື່ອມຕໍ່ເຄື່ອງປ້ອນຂໍ້ມູນດິຈິຕອນຂອງ PLC ໂດຍບໍ່ມີການສົ່ງຕໍ່ກາງ.
4. ການອອກແບບກະທັດຮັດທີ່ມີນ້ໍາຫນັກເບົາຂະຫນາດນ້ອຍ
-- 16% ເບົາກວ່າ ແລະ 11% ປະລິມານໜ້ອຍກວ່າຊຸດ IS1000 ລຸ້ນເກົ່າ, ພໍດີກັບຮູບແບບອຸປະກອນອັດຕະໂນມັດແຄບທີ່ປະສົມປະສານກັນຢ່າງສົມບູນ.
1. ການຕິດຕາມຄວາມກົດດັນຕ່ໍາແຫຼ່ງອາກາດຕົ້ນຕໍ & ປຸກ
-- ຕິດຕັ້ງຢູ່ທາງອອກຂອງ FRL ສາມຫນ່ວຍ; ສົ່ງສັນຍານເຕືອນ interlock ເມື່ອຄວາມກົດດັນການສະຫນອງຫຼຸດລົງຕໍ່າກວ່າ 0.4MPa ເພື່ອປົກປ້ອງເຄື່ອງສັ່ນສະເທືອນ pneumatic ແລະຄ້ອນຕີຈາກຄວາມເສຍຫາຍຂອງແຮງດັນທີ່ບໍ່ພຽງພໍ.
2. ການຢືນຢັນຕໍາແຫນ່ງເຕັມກະບອກສູບ
-- ເມື່ອກະບອກສູບຂະຫຍາຍອອກເຕັມທີ່, ຄວາມກົດດັນຂອງຫ້ອງຈະສູງຂື້ນເປັນຄ່າທີ່ຕັ້ງໄວ້ລ່ວງໜ້າເພື່ອສົ່ງສັນຍານຜົນກະທົບຕໍ່ການຕິດຕໍ່ກັນຕາມລໍາດັບຂອງການປະຕິບັດສະຖານີການຜະລິດຕໍ່ໄປ.
3. ການປ້ອງກັນຄວາມປອດໄພຂອງວົງຈອນ vibrator
-- ຕິດຕາມເວລາທີ່ແທ້ຈິງຂອງຄວາມກົດດັນອາກາດເຮັດວຽກ; ຕັດການສະຫນອງພະລັງງານຂອງປ່ຽງອອກໄວໃນເວລາທີ່ຄວາມກົດດັນຕ່ໍາກວ່າເກນ, ຫຼີກເວັ້ນການ burnout vibrator ທີ່ເກີດຈາກຜົນບັງຄັບໃຊ້ vibration ອ່ອນແອ.
SOLH IS10 series non-contact reed pressure switch offer inline thread mount and FRL manifold clip-on variants, with 0.1 ~ 0.6MPa adjustable range, 5 million long cycle life service and offline pressure calibration, ideal- cost low-contact air pressure monitoring sensor for cylinder, vibrator and general automation.
