ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | 360° rotating Pneumatic rotary Union
ຊຸດ KS / KX ແມ່ນອຸປະກອນການຊຸກຍູ້ແບບໝູນວຽນແບບໝູນວຽນທີ່ອອກແບບມາເພື່ອການໝູນວຽນຢ່າງຕໍ່ເນື່ອງ 360° ແລະ ການນຳໃຊ້ການສັ່ນສະເທືອນ ເຊັ່ນ: ເຄື່ອງໝູນໃຊ້ຫຸ່ນຍົນ, ໂຕະໝູນວຽນ ແລະກະບອກສູບ oscillating. ພວກມັນປ້ອງກັນບໍ່ໃຫ້ທໍ່ລະບາຍອາກາດຈາກການບິດ, ບິດຫຼືຖືກດຶງອອກຈາກລະຫວ່າງການເຄື່ອນໄຫວ.
• ຄສ = ປະເພດຫມຸນມາດຕະຖານ (ລູກປືນດ່ຽວ)
• KX = ປະເພດຫມຸນຄວາມໄວສູງ (ລູກປືນຄູ່)
• ປະເພດມາດຕະຖານ ຄສ: ລູກປືນດ່ຽວ, ແຮງບິດຕໍ່າ. ຄວາມໄວສູງສຸດ: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). ເໝາະສຳລັບການສັ່ນຄວາມໄວປານກາງ-ຕ່ຳ ແລະ ການຫມຸນແບບບໍ່ຢຸດຢັ້ງ.
• KX ປະເພດຄວາມໄວສູງ: ລູກປືນຄູ່, ແຮງບິດຕໍ່າສຸດ, ການຫມຸນທີ່ລຽບກວ່າ. ຄວາມໄວສູງສຸດ: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). ເຫມາະສໍາລັບການຫມຸນຄວາມໄວສູງຢ່າງຕໍ່ເນື່ອງແລະການ oscillation ເລື້ອຍໆ.
• ✅ ໝູນວຽນຟຣີ 360°: ການປະກອບລູກປືນໃນຕົວຊ່ວຍກໍາຈັດການຖັກຂອງທໍ່ແລະການບິດຢູ່ທີ່ປາຍຫມຸນ.
• ✅ ແຮງບິດຫມຸນຕ່ໍາ: ພຽງແຕ່ 0.006～0.022 N·m ທີ່ 0.5 MPa, ການໂຫຼດພິເສດຫນ້ອຍສຸດໃນແກນເຄື່ອນໄຫວ.
• ✅ ໂຄງສ້າງພາຍໃນຕ້ານການຫມຸນ: ປ້ອງກັນທໍ່ຈາກການປັ່ນປ່ວນຮ່ວມກັບເຄື່ອງປະກອບ ແລະຍືດອາຍຸການໃຊ້ງານຂອງທໍ່.
• ✅ ການກໍ່ສ້າງທີ່ບໍ່ມີທອງແດງ: ແຜ່ນ nickel ທີ່ບໍ່ມີໄຟຟ້າ, ສາມາດໃຊ້ໄດ້ໃນສະພາບແວດລ້ອມທີ່ຈໍາກັດທອງແດງ (ເຊມິຄອນດັກເຕີ, ການປຸງແຕ່ງອາຫານ, ທາງການແພດ).
• ✅ Push-to-Connect: ເຂົ້າກັນໄດ້ກັບ φ4/φ6/φ8/φ10/φ12 PU, nylon & ທໍ່ nylon ອ່ອນ. ລັອກອັດຕະໂນມັດໃສ່ບ່ອນໃສ່, ກົດຄໍເພື່ອປ່ອຍໄວ.
• ✅ ສູນຍາກາດເຂົ້າກັນໄດ້: −100 kPa ~ 1.0 MPa (ບໍ່ໄດ້ແນະນໍາໃຫ້ສໍາລັບການຖືສູນຍາກາດທີ່ສໍາຄັນເນື່ອງຈາກການຮົ່ວໄຫລເລັກນ້ອຍໃນປະຈຸບັນ).
• ✅ ກາບປະທັບຕາກ່ອນການເຄືອບກະທູ້ (S ຕໍ່ທ້າຍ): ທາງເລືອກມາດຕະຖານ; ບໍ່ມີ tape PTFE ທີ່ຕ້ອງການໃນລະຫວ່າງການຕິດຕັ້ງ.

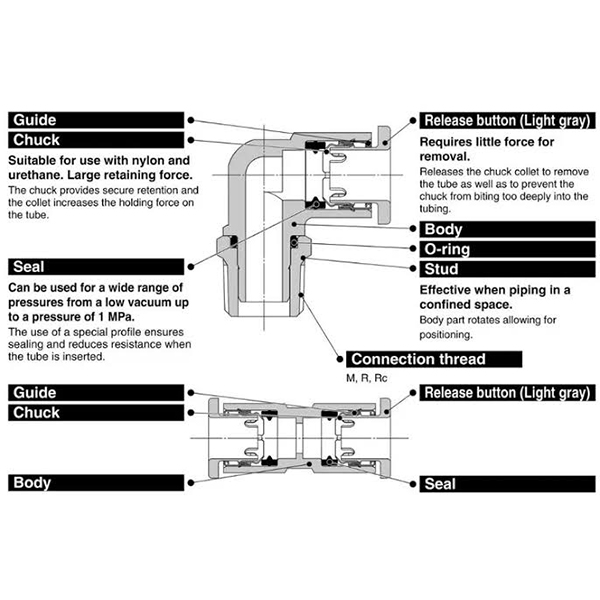

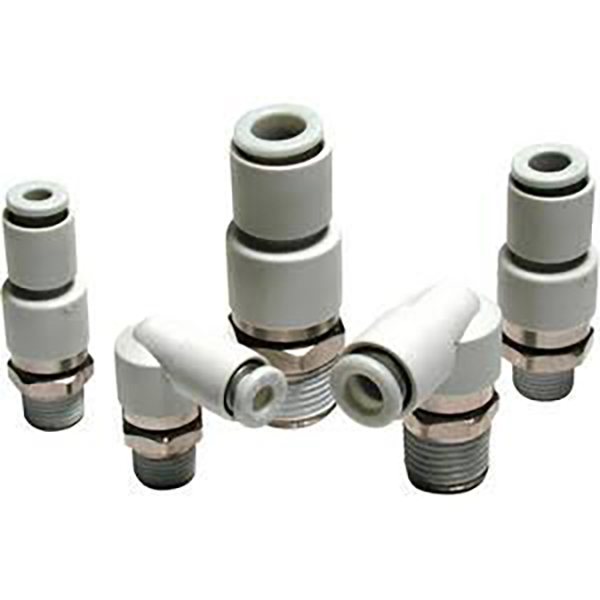

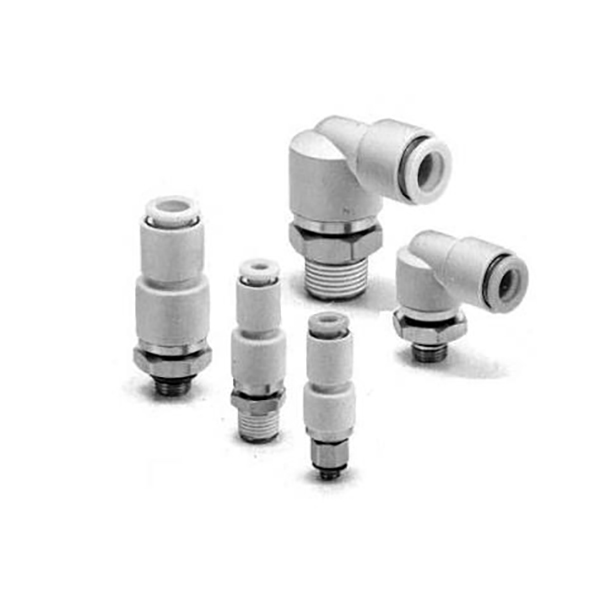

ຊຸດມາດຕະຖານ ຄສ
• ຄສH06-02S: ຕັ້ງຊື່ (H), ທໍ່φ6, ກະທູ້ R1/4, ເຄື່ອງປະທັບຕາທີ່ໃຊ້ກ່ອນ (S)
• ຄສL08-01S: ສອກ (L), ທໍ່φ8, ກະທູ້ R1/8, ເຄື່ອງປະທັບຕາທີ່ໃຊ້ກ່ອນ (S)
KX ຊຸດຄວາມໄວສູງ
• KXH04-M5: ຊື່ (H), ທໍ່φ4, ເສັ້ນດ້າຍ M5 × 0.8 ແມັດ
• KXL10-03S: ສອກ (L), ທໍ່φ10, ກະທູ້ R3/8, ກາບປະທັບຕາທີ່ໃຊ້ລ່ວງໜ້າ (S)

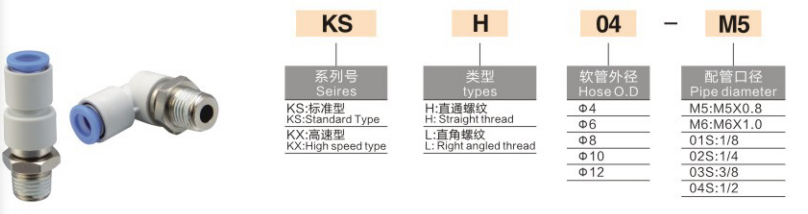

ກົດລະບຽບການຕັ້ງຊື່
|
ລະຫັດ |
ຄໍານິຍາມ |
|
ຄສ / KX |
ຊຸດ: KS = ມາດຕະຖານລູກປືນດຽວ; KX=ລູກປືນຄູ່ຄວາມໄວສູງ |
|
ຮ/ລ |
H=ກົງ; L=90° ສອກ |
|
04/06/08/10/12 |
ທໍ່ເສັ້ນຜ່າສູນກາງນອກ φ mm |
|
M5/M6/01/02/03/04 |
ກະທູ້: M5×0.8, R1/8, R1/4, R3/8, R1/2 |
|
S |
ກະທູ້ທີ່ມີ sealant ກ່ອນການເຄືອບ |
ຕົວກໍານົດການທົ່ວໄປ
|
ລາຍການ |
ພາລາມິເຕີ |
|
ຄວາມກົດດັນການເຮັດວຽກ |
−100 kPa ~ 1.0 MPa |
|
ຫຼັກຖານສະແດງຄວາມກົດດັນ |
3.0 MPa |
|
ອຸນຫະພູມປະຕິບັດງານ |
−5℃ ~ +60℃ (ບໍ່ມີການແຊ່ແຂງ) |
|
ວັດສະດຸຮ່າງກາຍ |
ໂລຫະປະສົມສັງກະສີທີ່ມີການເຄືອບ nickel electroless |
|
ຄາງກະໄຕ Gripper |
SUS304 ສະແຕນເລດ |
|
ວັດສະດຸປະທັບຕາ |
NBR / FKM |
ແຮງບິດໝູນວຽນ @ 0.5 MPa (N·m)
|
ທໍ່ OD |
φ4 |
φ6 |
φ8 |
φ10 |
φ12 |
|
ແຮງບິດ |
0.006 |
0.012 |
0.014 |
0.020 |
0.022 |
ຄວາມໄວການຫມຸນສູງສຸດ (rpm)
|
ທໍ່ OD |
φ4/φ6 |
φ8 |
φ10 / φ12 |
|
ຄສ |
500 |
400 |
300/250 |
|
KX |
1500 |
1200 |
1000 |
1. wrist ຫຸ່ນຍົນ / ຮ່ວມ: ປ້ອງກັນການ tangling tubing ສຸດ rotating robot end effectors.
2. ຕາຕະລາງດັດຊະນີ Rotary: ການສະຫນອງອາກາດຢ່າງຕໍ່ເນື່ອງ 360° ສໍາລັບ turntables ຄວາມໄວສູງ.
3. Oscillating cylinder ສິ້ນສຸດ: ກົນໄກການ Rocker & flip ເພື່ອປົດປ່ອຍຄວາມກົດດັນບິດກ່ຽວກັບສາຍອາກາດ.
4. ອັດຕະໂນມັດທົ່ວໄປ: ຫນ່ວຍງານ pneumatic ທີ່ມີ oscillation ເລື້ອຍໆແລະການຫມຸນ intermittent.
|
ຄສ / KX Rotary Fittings |
ມາດຕະຖານ KQ Push-in Fittings |
|
ມາພ້ອມກັບລູກປືນ, ຮອງຮັບການຫມຸນ 360°, ແຮງບິດຕໍ່າ |
ບໍ່ມີລູກປືນ, ບໍ່ສາມາດຫມຸນໄດ້ |
|
ອອກແບບສໍາລັບການຫມຸນ / oscillating ຕັດທອນລາຍຈ່າຍ |
ສໍາລັບທໍ່ຄົງທີ່ຄົງທີ່ |
|
ຄ່າໃຊ້ຈ່າຍຕໍ່ຫນ່ວຍທີ່ສູງຂຶ້ນ |
ປະຫຍັດ, ຄ່າໃຊ້ຈ່າຍຕ່ໍາ |
• oscillation ຄວາມໄວຕ່ໍາ (≤500 rpm) →ຄສ, ການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ດີກວ່າ
• ການຫມຸນຄວາມໄວສູງຢ່າງຕໍ່ເນື່ອງ (> 500 rpm) →KX, ສອງ bearing ສໍາລັບຊີວິດການບໍລິການຕໍ່ໄປອີກແລ້ວ
• ສະພາບແວດລ້ອມທີ່ບໍ່ມີທອງແດງ ແລະສູນຍາກາດ → ມັກ KS / KX
