KQ2E Series Bulkhead Union Push-in Fitting

SOLH KQ2E bulkhead union ເປັນກະດານ mount pneumatic ຫນຶ່ງແຕະ fitting interchangeable ກັບ SMC KQ2E. ອອກແບບສໍາລັບສາຍ pneumatic ຜ່ານກະດານອຸປະກອນ, ຕູ້ຄວບຄຸມແລະການແບ່ງປັນຫ້ອງສະອາດ. ມັນມີສາມຕົວແປຂອງໂຄງສ້າງ: bulkhead ສອງທໍ່ມາດຕະຖານ, ກະທັດຮັດ J mini bulkhead ແລະ bulkhead ແມ່ຍິງກະທູ້ກັບ tube. ປະກອບດ້ວຍ Nickel-plated lock ທອງເຫຼືອງ nut ສໍາລັບການແກ້ໄຂແຜງທີ່ປອດໄພ, ການຫຼຸດລົງຂອງຄວາມກົດດັນຕ່ໍາ, ສະຫນັບສະຫນູນລະບົບການບີບອັດອາກາດແລະສູນຍາກາດ, ເຫມາະສົມກັບທໍ່ PU, nylon ແລະ PTFE ສໍາລັບເຄື່ອງຈັກອັດຕະໂນມັດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

SOLH KQ2E Series Bulkhead Union Push-in Fitting | Panel Mount Pneumatic Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC KQ2E Equivalent Bulkhead Union Pneumatic One-Touch Fitting

1. ພາບລວມຂອງຜະລິດຕະພັນ

KQ2E ແມ່ນ bulkhead union fitting ພາຍໃນ SOLH KQ2 one-touch fitting series, interchangeable ຢ່າງເຕັມສ່ວນກັບ SMC KQ2E. ມີຊື່ທົ່ວໄປວ່າ fitting panel bulkhead, ມັນເປັນອົງປະກອບມາດຕະຖານສໍາລັບການເຈາະເສັ້ນ pneumatic ຜ່ານກະດານອຸປະກອນແລະພາທິຊັນ. ມັນເຊື່ອມຕໍ່ວົງຈອນທາງອາກາດພາຍໃນແລະພາຍນອກ, ສະຫນັບສະຫນູນການຕິດຕັ້ງກະດານຂອງວາວແລະກະບອກ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕູ້ຄວບຄຸມ, enclosures ອັດຕະໂນມັດແລະການແບ່ງປັນຫ້ອງສະອາດ.

2. ກົດລະບຽບການຕັ້ງຊື່ແບບຈໍາລອງ

ຕົວຢ່າງການແບ່ງປັນຕົວແບບ:

ຫົວທໍ່ສອງທໍ່ມາດຕະຖານ: KQ2E06-00A
KQ2: ຊຸດ KQ2 ລຸ້ນທີ 2 ລຸ້ນທີ 2 (ຕົວເຄື່ອງສີຂາວ)
E: Bulkhead Union, ກະດານໂດຍຜ່ານໂຄງສ້າງ
06: ເສັ້ນຜ່າກາງທໍ່ນອກ φ6mm, ທັງສອງປາຍດຽວກັນຂະຫນາດ push-in
00: Dual push-in ports (tube-to-tube bulkhead)
A: ປະທັບຕາ NBR, ປະເພດ gasket ສໍາລັບການປະກອບຊ້ໍາຊ້ອນ & disassembly

ກະທັດຮັດ bulkhead ຂະຫນາດນ້ອຍ: KQ2E04-00J
Suffix J: ຂະໜາດນ້ອຍຂະໜາດນ້ອຍ, ຂະໜາດນ້ອຍກວ່າສຳລັບແຜງບາງໆ ແລະ ອຸປະກອນຂະໜາດນ້ອຍ

ກະທູ້ຍິງຫາທໍ່ bulkhead: KQ2E06-02A
02: Rc14 ກະທູ້ທໍ່ແມ່ຍິງ taper

ຄວາມຫມາຍເຕັມທີ່: φ6 push-in port ↔ Rc1/4 female thread bulkhead connector

3. ສາມປະເພດໂຄງສ້າງ

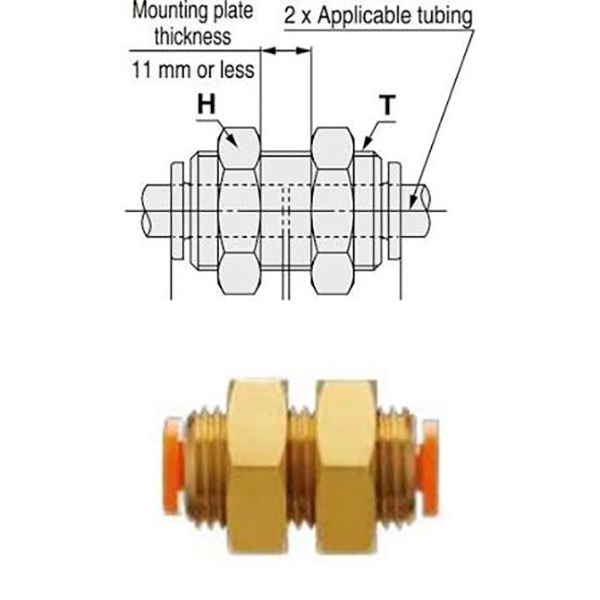

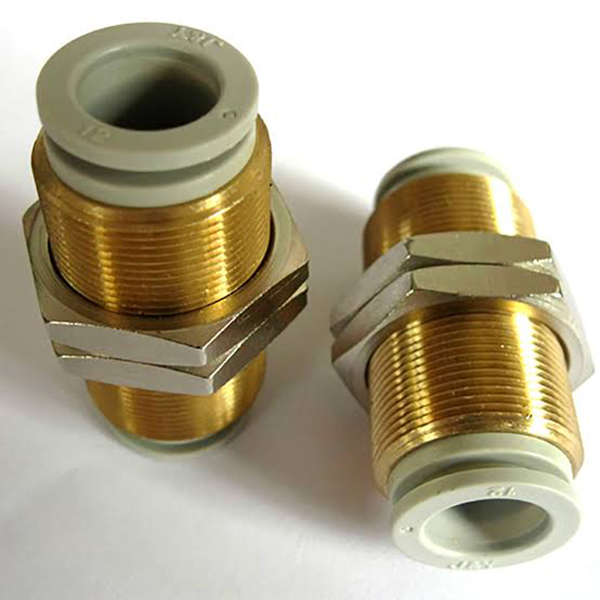

3.1 ມາດຕະຖານ Dual-Tube Bulkhead Union (KQ2EXX-00)

ຄຸນນະສົມບັດໂຄງສ້າງ:

• ທັງສອງປາຍມີເສັ້ນຜ່າສູນກາງເທົ່າກັນໃນພອດ push-in. ພາກສ່ວນກາງດ້ວຍກະທູ້ທອງເຫລືອງທີ່ມີ nickel-plated + nut lock, ສ້ອມແຊມຫຼັງຈາກຜ່ານກະດານ

• ຊ່ອງທາງການໄຫຼກົງໂດຍບໍ່ມີການຫຼຸດລົງເສັ້ນຜ່າສູນກາງຫຼືການປ່ຽນແປງທິດທາງ, ການຫຼຸດລົງຄວາມກົດດັນຫນ້ອຍທີ່ສຸດ

• ທໍ່ອາກາດທັງສອງດ້ານຂອງກະດານສາມາດເຊື່ອມຕໍ່ໄດ້ໂດຍກົງໂດຍບໍ່ມີການອະແດບເຕີເພີ່ມເຕີມຫຼັງຈາກການຕິດຕັ້ງ

ຕົວແບບ	ທໍ່ OD ΦD (ມມ)	ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
KQ2E23-00	3.2	ເຊັນເຊີຂະໜາດນ້ອຍ/ກະບອກສູບຂະໜາດນ້ອຍ bulkhead
KQ2E04-00	4	ການເຈາະວົງຈອນກະບອກສູບຂະຫນາດນ້ອຍ
KQ2E06-00	6	ວົງຈອນ solenoid valve ມາດຕະຖານ (ທີ່ນິຍົມຫຼາຍທີ່ສຸດ)
KQ2E08-00	8	ວົງຈອນກະບອກສູບໄຫຼສູງ
KQ2E10-00	10	ສາຍການບິນຕົ້ນຕໍ bulkhead
KQ2E12-00	12	ການເຈາະແຫຼ່ງອາກາດຕົ້ນຕໍ
KQ2E16-00	16	ທໍ່ຫຼັກໄຫຼຂະຫນາດໃຫຍ່

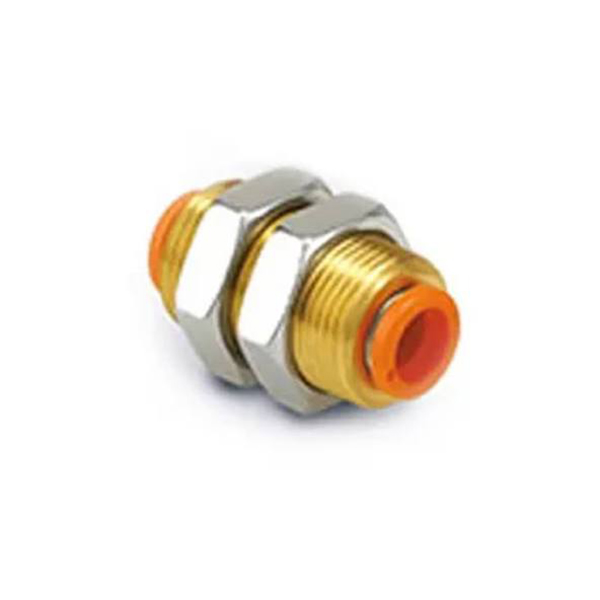

3.2 Compact Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

ຄຸນນະສົມບັດໂຄງສ້າງ:

• ການອອກແບບຂະໜາດນ້ອຍທີ່ເໝາະສົມກັບອຸປະກອນຈຸລະພາກ ແລະແຜງບາງໆ, ຄວາມຍາວໂດຍລວມສັ້ນກວ່າ ແລະເສັ້ນຜ່າສູນກາງຂອງກະທູ້ນ້ອຍກວ່າທຽບກັບລຸ້ນມາດຕະຖານ

• ເຫມາະສໍາລັບແຜງບາງໆແລະພື້ນທີ່ຕິດຕັ້ງແຫນ້ນ, ສະຖານະການສາຍໄຟທີ່ຫນາແຫນ້ນ

• ຕົວກໍານົດການປະຕິບັດດຽວກັນກັບຮູບແບບມາດຕະຖານ, ພຽງແຕ່ຫຼຸດລົງຂະຫນາດທາງດ້ານຮ່າງກາຍ

ຕົວແບບ	ທໍ່ OD ΦD (ມມ)	ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
KQ2E02-00J	2	ກະບອກສູບຂະໜາດນ້ອຍ / ເຊັນເຊີ bulkhead
KQ2E23-00J	3.2	ສາຍໄຟຫນາແຫນ້ນສໍາລັບອຸປະກອນຈຸນລະພາກ
KQ2E04-00J	4	ກະດານກະທັດລັດກ່ຽວກັບອຸປະກອນຂະຫນາດນ້ອຍ
KQ2E06-00J	6	ຕູ້ຄວບຄຸມບາງໆ / ກະດານອຸປະກອນ

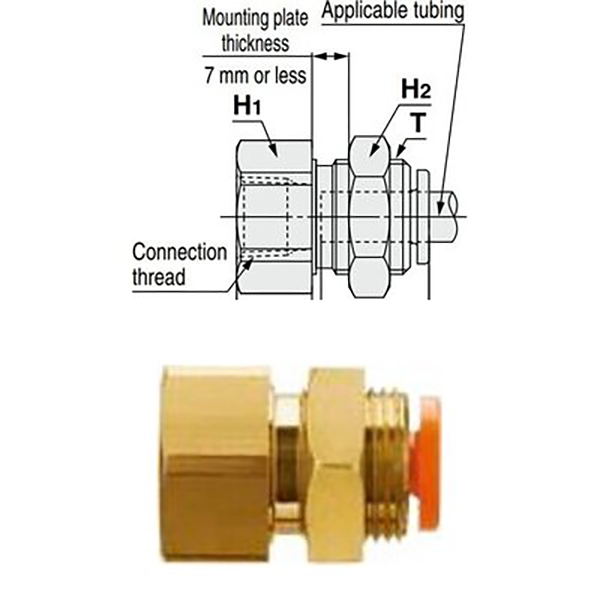

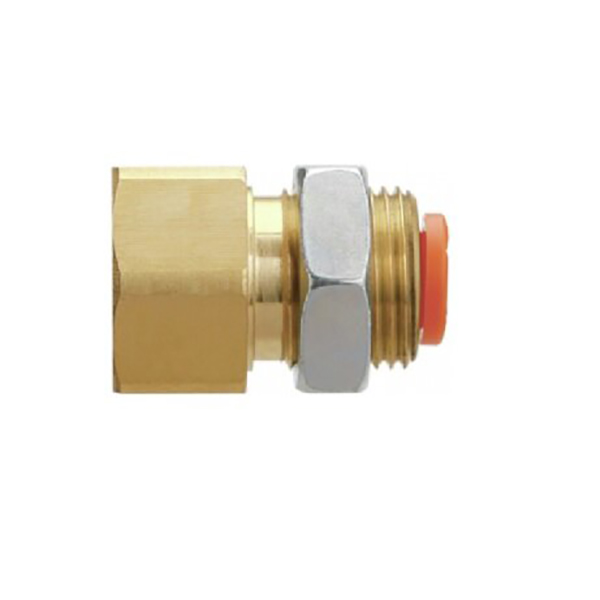

3.3 ກະທູ້ຍິງກັບ Tube Bulkhead Union (KQ2EXX-YY)

ຄຸນນະສົມບັດໂຄງສ້າງ:

• ກະທູ້ Rc ປາຍຫນຶ່ງ (ເຊື່ອມຕໍ່ປ່ຽງ solenoid, ກະບອກສູບ, ເກາະວາວພາຍໃນກະດານ), ທ້າຍອື່ນໆທີ່ Port push-in ສໍາລັບທໍ່ພາຍນອກ.

• ມາພ້ອມກັບພາກສ່ວນ threaded ແລະ nut lock ສໍາລັບ penetration & fixing ກະດານ. ປະຕິບັດການຕິດຕັ້ງ: ປ່ຽງກະທູ້ພາຍໃນ + ທໍ່ອາກາດພາຍນອກ

• ພອດກະທູ້ໂດຍກົງຄູ່ວາວກະທູ້ມາດຕະຖານ; ພຽງແຕ່ພອດການຊຸກຍູ້ການສໍາຜັດກັບກະດານພາຍນອກສໍາລັບການສາຍໄຟທີ່ເປັນປົກກະຕິແລະຕ້ານການເຮັດວຽກຜິດພາດ

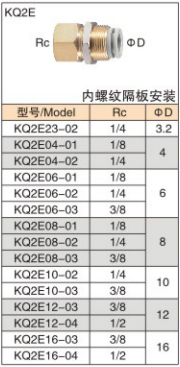

ຕົວແບບ	Rc ຍິງກະທູ້	ທໍ່ OD ΦD (ມມ)	ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
KQ2E04-01	Rc1/8	4	ກະດານ solenoid valve ຂະຫນາດນ້ອຍ mount
KQ2E06-01	Rc1/8	6	ການຕິດຕັ້ງກະດານ solenoid valve ມາດຕະຖານ (ທີ່ນິຍົມຫຼາຍທີ່ສຸດ)
KQ2E06-02	Rc1/4	6	ວົງຈອນແຜງກະບອກສູບຄວາມກົດດັນປານກາງ
KQ2E08-02	Rc1/4	8	ວົງຈອນກະດານກະບອກສູບໄຫຼສູງ
KQ2E10-03	Rc3/8	10	ວົງຈອນແຜງກະບອກສູບຄວາມກົດດັນສູງ
KQ2E12-04	Rc1/2	12	ແຫຼ່ງອາກາດຕົ້ນຕໍວາວເກາະກະດານ mount

4. ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ (ຊຸດທັງໝົດ)

ລາຍການ	ພາລາມິເຕີ
ນ້ຳໃຊ້ໄດ້	ແອອັດ, ສູນຍາກາດ, ນໍ້າສະອາດ (ບໍ່ແຊ່ແຂງ)
ຄວາມກົດດັນປະຕິບັດງານ	-100kPa (ສູນຍາກາດ) ~ 1.0MPa
ຄວາມກົດດັນລະເບີດ	3.0MPa @ 23℃
ຊ່ວງອຸນຫະພູມ	-5℃ ~ +60℃ (ນ້ໍາ: 0 ~ 40℃)
ທໍ່ທີ່ເຂົ້າກັນໄດ້	ທໍ່ PU, ທໍ່ nylon, ທໍ່ nylon ອ່ອນ, ທໍ່ FEP / PFA PTFE
ວັດສະດຸ	Push-in Body: ສີຂາວ PBT ພາດສະຕິກວິສະວະກໍາ, ຜົນກະທົບ & ທົນທານຕໍ່ການກັດກ່ອນ ຄາງກະໄຕ: SUS304 ສະແຕນເລດ, ຕ້ານການດຶງອອກ ປະທັບຕາ: ຢາງ NBR nitrile, ທົນທານຕໍ່ນ້ໍາມັນ & ຕ້ານການແກ່, ການຜະນຶກສູນຍາກາດທີ່ເຊື່ອຖືໄດ້ ກະທູ້ Lock Nut: ທອງເຫລືອງທີ່ເຄືອບ nickel, ທົນທານຕໍ່ການກັດກ່ອນ, ຕ້ານການຍຶດໃນລະຫວ່າງການປະກອບ.

5. ການເລືອກ ແລະ ແນະນຳການຕິດຕັ້ງ

ຄູ່ມືການຄັດເລືອກ

• ທໍ່ອາກາດຜ່ານຕູ້ຄວບຄຸມ / ແຜງອຸປະກອນ, ທໍ່ທັງສອງດ້ານ→ KQ2EXX-00

• Solenoid / cylinder mounted ພາຍໃນກະດານ, ທໍ່ນອກ → KQ2EXX-YY

• ອຸປະກອນຂະຫນາດນ້ອຍ / ແຜງບາງໆ, ພື້ນທີ່ໃກ້ຊິດຈໍາກັດ → KQ2EXX-00J

ບັນທຶກການຕິດຕັ້ງ

1. ຄໍາແນະນໍາຂະຫນາດຂຸມກະດານ:
•ທໍ່Φ4Φ6: ເສັ້ນຜ່າສູນກາງຂຸມທີ່ແນະນໍາ Φ15mm
•ທໍ່Φ8Φ10: ເສັ້ນຜ່າສູນກາງຂຸມທີ່ແນະນໍາ Φ20mm
•ທໍ່ Φ12Φ16: ເສັ້ນຜ່າສູນກາງຂຸມທີ່ແນະນໍາ Φ24mm

2. ຂອບເຂດຄວາມຫນາຂອງກະດານ: ສະບັບມາດຕະຖານ ≤7mm; ຮຸ່ນ J ຫນາແຫນ້ນ ≤5mm

3. ການກະກຽມທໍ່: ຕັດທໍ່ໃຫ້ຮາບພຽງ ແລະບໍ່ມີບາດແຜ. ແຊກເຕັມຈົນກ່ວາຄລິກທີ່ໄດ້ຍິນເພື່ອປ້ອງກັນການຮົ່ວໄຫຼ.

4. Nut fastening: ຮັບປະກັນໂດຍການ tightening lock nut ສະຫນອງໃຫ້ຫຼັງຈາກຜ່ານກະດານ; tape PTFE ບໍ່ຈໍາເປັນສໍາລັບປະເພດ A (ປະທັບຕາ gasket ປະສົມປະສານ).

5. ຄໍາຮ້ອງສະຫມັກສູນຍາກາດ: ເລືອກປະເພດ A ທີ່ມີປະທັບຕາ NBR ສໍາລັບການເກັບຮັກສາສູນຍາກາດທີ່ຫມັ້ນຄົງ.

6. ການປຽບທຽບກັບຕົວແບບທີ່ຄ້າຍຄືກັນ

ຕົວແບບ	ໂຄງສ້າງ	ຈຸດປະສົງຫຼັກ	ຄວາມແຕກຕ່າງ
KQ2E	Bulkhead Union	ການເຈາະກະດານ, ການຫັນປ່ຽນວົງຈອນອາກາດລະຫວ່າງພາຍໃນແລະພາຍນອກ enclosure	ມີອຸປະກອນລັອກສໍາລັບການຕິດຕັ້ງກະດານ
KQ2H	ສະຫະພັນຊື່	ການເຊື່ອມຕໍ່ທໍ່ inline	ບໍ່ມີພາກສ່ວນກະທູ້, ບໍ່ສາມາດແກ້ໄຂຜ່ານແຜງໄດ້
KQ2L	ສອກ 90°	ປ່ຽນທິດທາງມຸມຂວາ	ບໍ່ໄດ້ອອກແບບສໍາລັບການຕິດຕັ້ງ penetration panel

7. ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

• ຫົວຕູ້ຄວບຄຸມ: KQ2E06-00 ຜ່ານທໍ່ພາຍໃນອອກຈາກຕູ້ເພື່ອເຊື່ອມຕໍ່ກະບອກສູບພາຍນອກ, ສາຍໄຟຢ່າງກະທັດຮັດ

• ການຕິດຕັ້ງກະດານປ່ຽງ solenoid: KQ2E06-01A ສໍາລັບວາວພາຍໃນກະດານ, ມີພຽງແຕ່ພອດ push-in ເປີດເຜີຍພາຍນອກ, ສະອາດແລະຕ້ານການສໍາພັດ.

• ການເຈາະຊ່ອງຫວ່າງຫ້ອງສະອາດ: ການເຈາະສາຍອາກາດທີ່ຜະນຶກເຂົ້າກັນລະຫວ່າງຫ້ອງທີ່ສະອາດ ແລະ ອຸປະກອນໂດຍບໍ່ມີການທໍາລາຍສະພາບແວດລ້ອມທີ່ສະອາດ

• ສາຍໄຟຫນາແຫນ້ນສໍາລັບອຸປະກອນທີ່ຫນາແຫນ້ນ: KQ2E04-00J ສໍາລັບແຜ່ນບາງໆໃນເຄື່ອງຈັກຂະຫນາດນ້ອຍເພື່ອປະຫຍັດພື້ນທີ່ສໍາລັບຮູບແບບຫຼາຍວົງຈອນ
