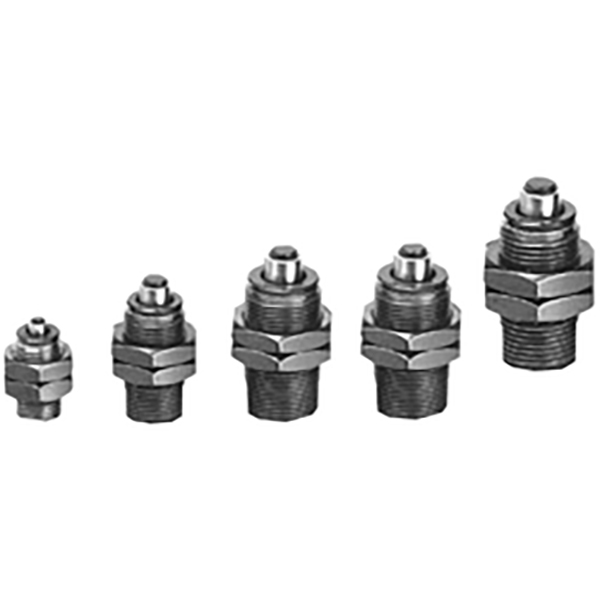

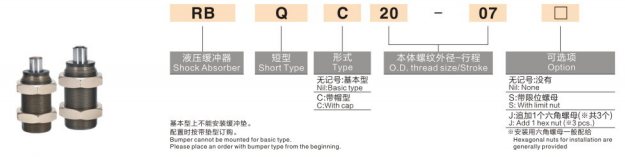

RB RBQ Series ເຄື່ອງດູດຊ໊ອກໄຮໂດຼລິກທີ່ບໍ່ສາມາດປັບໄດ້

SOLH RB Series ເຄື່ອງດູດຊ໊ອກໄຮໂດລິກແບບບໍ່ປັບໄດ້ | SMC ມາດຕະຖານທົດແທນ Damper

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC RB Equivalent Fixed Orifice Hydraulic Shock Absorber

1. ພາບລວມຂອງຜະລິດຕະພັນ

  ຊຸດ SOLH RB ແມ່ນເຄື່ອງດູດຊ໊ອກໄຮໂດຼລິກທີ່ບໍ່ສາມາດປັບໄດ້ ປະຕິບັດຕາມມາດຕະຖານ SMC. ມັນປ່ຽນພະລັງງານ kinetic ຜົນກະທົບເປັນພະລັງງານຄວາມຮ້ອນໂດຍຜ່ານໂຄງສ້າງ throttling porous ພາຍໃນ. ບໍ່ຈໍາເປັນຕ້ອງມີການປັບຕົວ, ກຽມພ້ອມສໍາລັບການຕິດຕັ້ງໂດຍກົງ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການສິ້ນສຸດຂອງເສັ້ນເລືອດຕັນໃນ buffering, ການຫຼຸດຜ່ອນສິ່ງລົບກວນແລະການຕ້ານການ collision ຂອງກະບອກອາກາດ, slider linear ແລະກົນໄກການ rotary.

2. ຄຸນສົມບັດຫຼັກ

     • ບໍ່ຈໍາເປັນຕ້ອງປັບຕົວ: Built-in throttling ຫຼາຍຂັ້ນຕອນ, ການປະຕິບັດທີ່ຫມັ້ນຄົງຈາກການໂຫຼດແສງສະຫວ່າງຄວາມໄວຕ່ໍາໄປສູ່ການໂຫຼດຫນັກທີ່ມີຄວາມໄວສູງຫຼັງຈາກການຕິດຕັ້ງຫນຶ່ງຄັ້ງ.

     • ການອອກແບບກະທັດຮັດ: ຮ່າງກາຍສັ້ນມີກະທູ້ mounted. ອະ​ນຸ​ຍາດ​ໃຫ້​ການ​ຕິດ​ຕັ້ງ misalignment ໄດ້​ສູງ​ເຖິງ ±5°​, ສາ​ມາດ​ດູດ​ເອົາ​ພະ​ລັງ​ງານ swing ຈາກ rotary actuators​.

     • ທີ່ຢູ່ອາໄສແຂງ: ສາມາດຮັບໃຊ້ເປັນການຢຸດກົນຈັກໂດຍບໍ່ມີການຈໍາກັດການຍາກພິເສດ. ໃນຕົວກັບຄືນພາກຮຽນ spring.

     • ຊີວິດການບໍລິການຍາວ: ການກໍ່ສ້າງປິດລ້ອມຢ່າງເຕັມທີ່ດ້ວຍປະທັບຕານ້ໍາມັນເພື່ອປ້ອງກັນຂີ້ຝຸ່ນ. ລະດັບຄວາມໄວຜົນກະທົບ: 0.05 ~ 5 m / s.

3. ການຈັດປະເພດຍ່ອຍ SOLH

4. ຕາຕະລາງອ້າງອີງແບບຈໍາລອງ RB / RBC ທີ່ນິຍົມ

ຕົວແບບ	ກະທູ້	ເສັ້ນເລືອດຕັນໃນ (ມມ)	ພະລັງງານດູດຊຶມ (J)	ຄໍາຮ້ອງສະຫມັກທີ່ແນະນໍາ
RB0604	M6×0.75	4	0.5～0.98	ກະບອກສູບຈຸນລະພາກ, ຕາຕະລາງເລື່ອນຂະຫນາດນ້ອຍ
RB0805	M8×1.0	5	1.96	Φ6～Φ12 ກະບອກອາກາດ
RB1006	M10×1.0	6	3.92	Φ16～Φ20 ກະບອກອາກາດ
RB1412	M14×1.5	12	19.6	Φ32～Φ40 ກະບອກອາກາດ
RB2015	M20×1.5	15	58.8	Φ50～Φ63 ກະບອກອາກາດ
RB2725	M27×1.5	25	147	Φ80～Φ125 ກະບອກອາກາດ

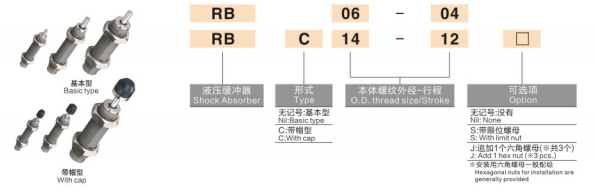

5. ກົດລະບຽບການເຂົ້າລະຫັດຕົວແບບ

  ຕົວຢ່າງ: RB1412
    • RB = ເຄື່ອງດູດຊ໊ອກໄຮໂດຼລິກຊຸດມາດຕະຖານ
    • 14 = ຂະໜາດກະທູ້ M14×1.5
    •12 = Buffer stroke 12 ມມ

6. ແນວທາງການຄັດເລືອກ

     • ຄິດໄລ່ພະລັງງານການດູດຊຶມ: E = ½mv² + thrust × stroke. ເລືອກຕົວແບບທີ່ມີຄ່າພະລັງງານ ≥ ຄ່າທີ່ຄຳນວນແລ້ວ.

     • ຈັບຄູ່ stroke ຢ່າງຖືກຕ້ອງ: Buffer stroke ຕ້ອງສັ້ນກວ່າການເດີນທາງທັງຫມົດຂອງກົນໄກການເຄື່ອນຍ້າຍເພື່ອຫຼີກເວັ້ນການຜົນກະທົບທາງລຸ່ມ.

     • ຄວາມໄວຜົນກະທົບ: ຂອບເຂດການເຮັດວຽກມາດຕະຖານ 0.05～5 m/s. ຕິດ​ຕໍ່​ພວກ​ເຮົາ​ສໍາ​ລັບ​ການ​ສະ​ບັບ​ເສີມ​ສໍາ​ລັບ​ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ​ຄວາມ​ໄວ​ສູງ​ສຸດ​.

     • ການຄັດເລືອກສະພາບແວດລ້ອມ: ເລືອກ RBL ສໍາລັບການຕັດນ້ໍາ / ສະພາບແວດລ້ອມປຽກ; ເລືອກ RBC ທີ່ມີຝາປິດສໍາລັບສະພາບຝຸ່ນຫນັກ.

     • ຂີດຈຳກັດການຈັດລຽງຜິດ: ມຸມ eccentric ສູງສຸດທີ່ອະນຸຍາດໃຫ້ ≤5°. ຕິດ​ຕັ້ງ​ການ​ເຊື່ອມ​ຕໍ່​ທີ່​ເລື່ອນ​ໄດ້​ຖ້າ​ຫາກ​ວ່າ misalignment ເກີນ​ຄ່າ​ນີ້​.

7. ການຕິດຕັ້ງ & ຂໍ້ຄວນລະວັງ

     • ນຳໃຊ້ຕົວລັອກກະທູ້ anaerobic ຂະໜາດນ້ອຍໃສ່ກະທູ້. ຢ່າໃຊ້ເທບ PTFE, ເຊິ່ງອາດຈະຕັນຊ່ອງຄອດ.

     • ສະຫນອງດ້ວຍແກ່ນ lock hex ສອງອັນບວກກັບຫນຶ່ງ stop nut ສໍາລັບຕ້ານການ loosening.

     • Mountable ຢຽດຕາມທາງຂວາງ, ຕັ້ງຫຼືຢູ່ມຸມໃດ; rod piston ຕ້ອງປະເຊີນກັບທິດທາງຜົນກະທົບ.

     • ອຸນ​ຫະ​ພູມ​ປະ​ຕິ​ບັດ​ການ​: −10℃ ~ +80℃​. ຫຼີກເວັ້ນການ icing ພາຍໃຕ້ອຸນຫະພູມຕ່ໍາ.

8. SOLH Replacement Advantage

   ຊຸດ SOLH RB ຄັດລອກລະຫັດແບບຈໍາລອງ SMC ຢ່າງສົມບູນ, ຂະຫນາດແລະຕົວກໍານົດການປະຕິບັດ, ການທົດແທນການຫຼຸດລົງໂດຍກົງສໍາລັບ dampers ທີ່ນໍາເຂົ້າ, ດ້ວຍລາຄາທີ່ແຂ່ງຂັນແລະເວລານໍາສັ້ນ, ເຫມາະສົມສໍາລັບການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍອຸປະກອນມະຫາຊົນ.
     •RB0805 → ປ່ຽນແທນ AC0805
     •RB1412 → ປ່ຽນແທນ AC1412
