JA / JB / JC / JS Series Floating Joint

SOLH JA / JB / JC / JS Series Floating Joint | SMC Equivalent Pneumatic Rod End Connector

ຍີ່ຫໍ້: SOLH ໂດຍ Richge Technology | SMC ມາດຕະຖານຮ່ວມລອຍ, ການທົດແທນໂດຍກົງ

1. ພາບລວມຂອງຜະລິດຕະພັນ

  ຂໍ້ຕໍ່ທີ່ລອຍຕົວເຮັດຫນ້າທີ່ເປັນຂໍ້ຕໍ່ທີ່ມີຄວາມຍືດຫຍຸ່ນລະຫວ່າງລູກສູບທໍ່ສູບແລະການໂຫຼດ. ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນການດູດຊຶມ misalignment mounting ແລະຄວາມຜິດພາດຂະຫນານ. ມັນປົກປ້ອງ piston rod ຈາກ thrust ຂ້າງ, ຫຼຸດຜ່ອນການງໍ, ການສວມຜິດປົກກະຕິແລະຄວາມສ່ຽງ jamming. ມັນເປັນອຸປະກອນເສີມທີ່ສໍາຄັນມາດຕະຖານສໍາລັບເຄື່ອງຈັກອັດຕະໂນມັດ.

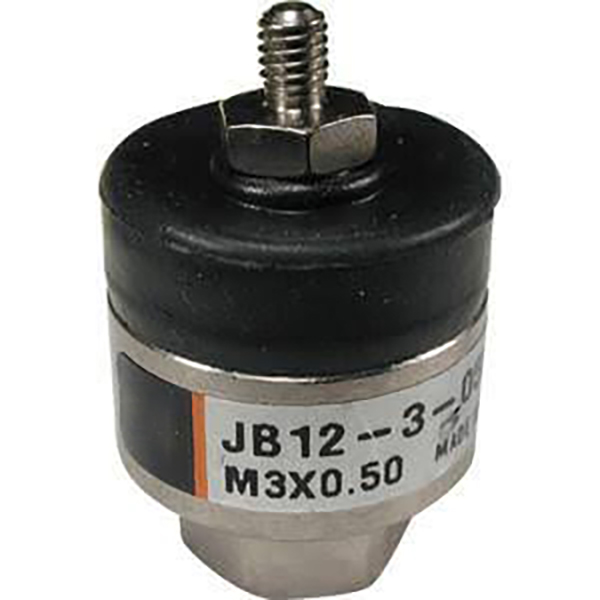

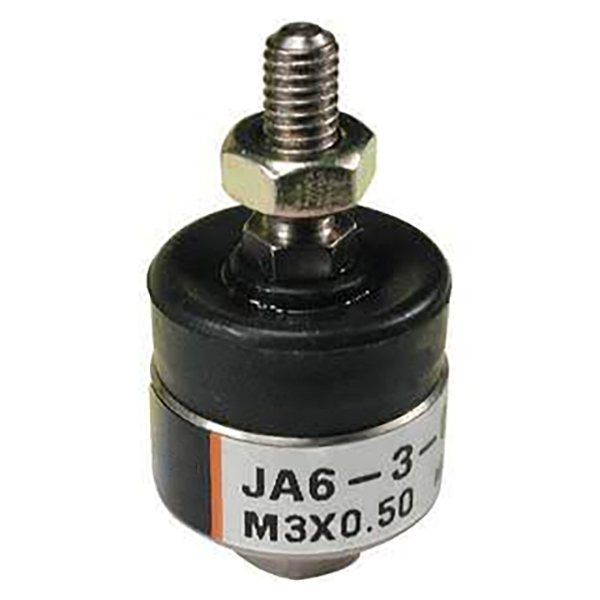

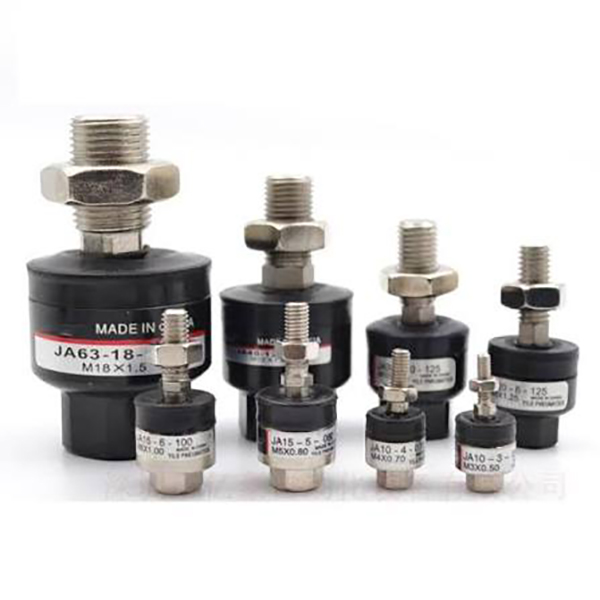

2. ການຈັດປະເພດສີ່ຊຸດ & ຄວາມແຕກຕ່າງ

3. ຂໍ້ມູນສະເພາະດ້ານວິຊາການທົ່ວໄປ

   Swing Angle: ±5° ສໍາລັບ JA/JB/JS; ຮູບແບບ JC ທີ່ເລືອກສູງເຖິງ ±10°

   ການຊົດເຊີຍທີ່ອະນຸຍາດ: 0.5 ~ 1 ມມ (JA); 0.5 ມມ (JB / JC / JS)

     • ອຸນຫະພູມການດໍາເນີນງານ: -5 ~ + 70 ℃ (ມາດຕະຖານ); -10 ~ + 120 ℃ (ສະແຕນເລດ JS)

     • ຂະຫນາດກະທູ້: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, ຈັບຄູ່ກັບທໍ່ເຈາະ

     • ຄວາມກົດດັນການເຮັດວຽກ: ≤1 MPa ສໍາລັບ pneumatic; ≤3.5 MPa ສໍາລັບຮຸ່ນໄຮໂດຼລິກທີ່ມີນ້ໍາຫນັກຫຼາຍ

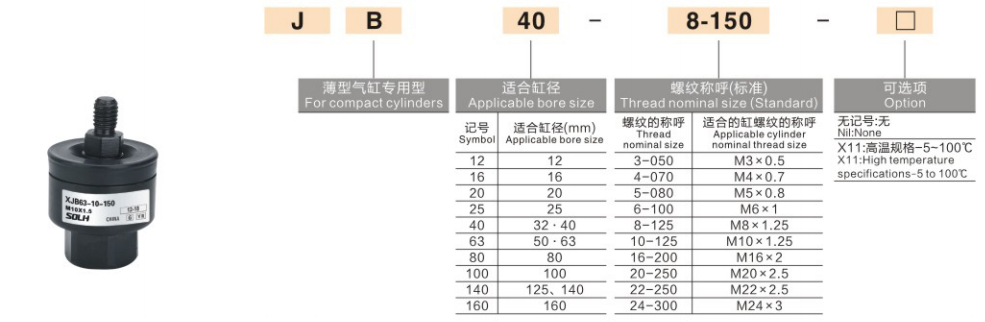

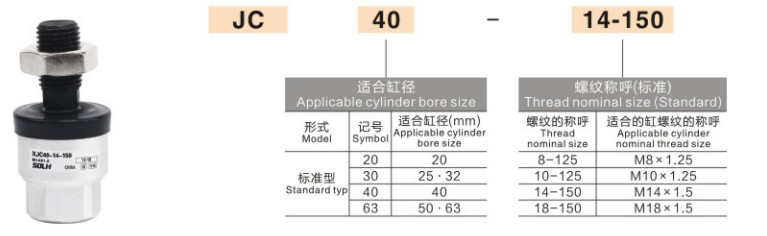

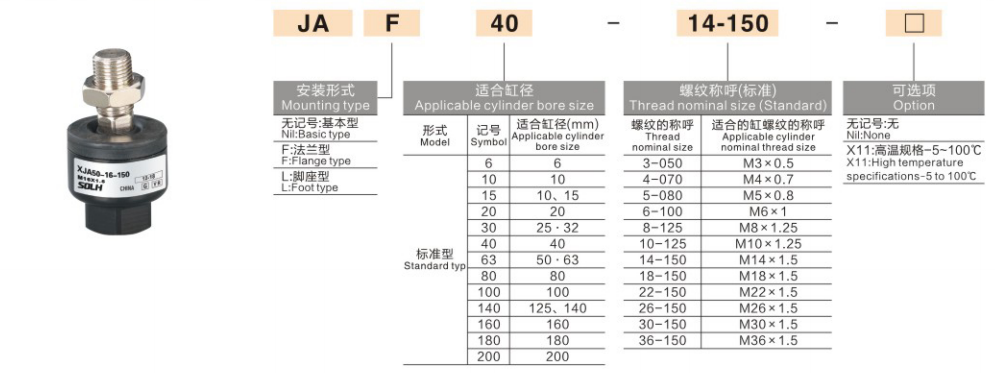

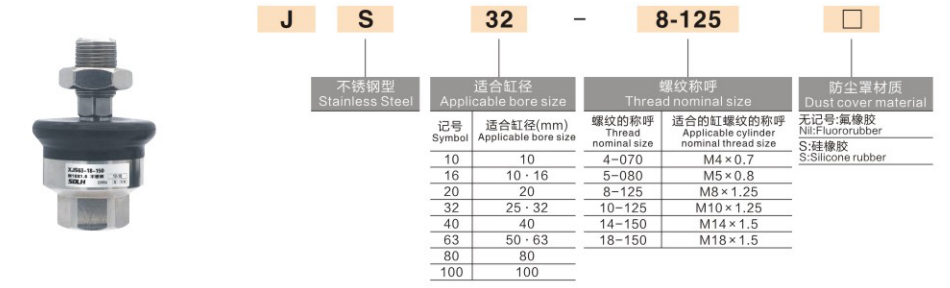

4. Model Code ຄໍາອະທິບາຍ & ຕົວຢ່າງ

  ເອົາ JA20-8-100 / JB16-6-080 ເປັນເອກະສານອ້າງອີງ:
  ຄຳນຳໜ້າ JAJB/JC/JS = ປະເພດຊຸດ
  ເລກທີ 1 (20/16): ທໍ່ກະບອກທີ່ຈັບຄູ່ Φ20 / Φ16
  ເລກທີ່ 2 (86): ກະທູ້ລູກສູບ M8×1.25 / M6×1.0
  Suffix (100080): ມິຕິ mounting / rod code, ສອດຄ້ອງກັບຄວາມຍາວໂດຍລວມມາດຕະຖານ

5. ຄູ່ມືການເລືອກ 3 ຂັ້ນຕອນ

  1. ເລືອກຊຸດຕາມປະເພດກະບອກ
     ກະບອກສູບມາດຕະຖານ (SC  SI / CP96) → JA, ບູລິມະສິດທົ່ວໄປ
     ກະບອກສູບບາງ (CQ2  CDQ2) → JB, ພື້ນທີ່ກະທັດຮັດ
     ຮູບແບບກະບອກສູບຈຸນລະພາກ → JC ສັ້ນທີ່ສຸດ
     ອາຫານທາງການແພດ / ປຽກ / ສະພາບແວດລ້ອມທີ່ກັດກ່ອນ → JS ສະແຕນເລດ

  2. ຈັບຄູ່ກະທູ້ແລະຂະຫນາດເຈາະ
     ຢືນຢັນ piston rod thread (M5  M8 / M10 ແລະອື່ນໆ) ແລະ cylinder bore. ຫມາຍເຫດ: ເຈາະດຽວກັນຈາກຍີ່ຫໍ້ທີ່ແຕກຕ່າງກັນອາດມີຂໍ້ກໍາຫນົດກະທູ້ທີ່ແຕກຕ່າງກັນ, ສະເຫມີກວດສອບການແຕ້ມຮູບກະບອກ.

  3. ຈັບຄູ່ການໂຫຼດແລະສະພາບການເຮັດວຽກ
     ມາດຕະຖານ pneumatic: ຊຸດມາດຕະຖານ OK

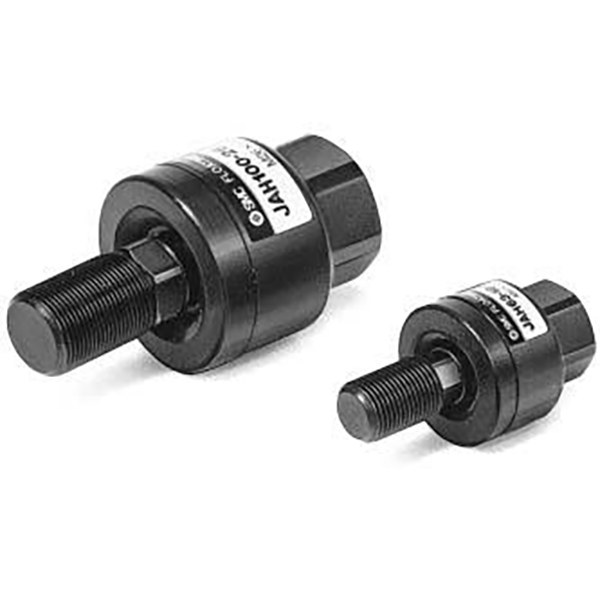

     Heavy load hydraulic: ເລືອກຂໍ້ຕໍ່ທີ່ລອຍໄດ້ໜັກສະເພາະ (ບໍ່ແມ່ນ JA ປົກກະຕິ)
     reciprocation ຄວາມຖີ່ສູງ: ມັກສະບັບປົກຂີ້ຝຸ່ນສໍາລັບຊີວິດການບໍລິການທີ່ຍາວກວ່າ

6. ການຕິດຕັ້ງ ແລະບັນທຶກການເຮັດວຽກ

     • ຖອດຝາປິດຂີ້ຝຸ່ນອອກກ່ອນທີ່ຈະໃສ່ທໍ່ລູກສູບ, ຕິດຕັ້ງໃໝ່ຫຼັງຈາກການປະກອບເພື່ອຫຼີກເວັ້ນການຂັດຝາ.

     • ນຳໃຊ້ຕົວລັອກກະທູ້ anaerobic ຂະໜາດນ້ອຍໃສ່ກະທູ້. tape PTFE ຖືກຫ້າມ; debris ອາດ​ຈະ​ຕິດ​ຕໍ່​ກັນ​ບານ​ໄດ້​.

     • ປະ​ຕິ​ບັດ​ຕາມ​ກໍາ​ນົດ​ໄວ້ torque ເຄັ່ງ​ຄັດ​. ການຮັດແໜ້ນເກີນຈະລັອກຂໍ້ຕໍ່ລູກ ແລະປິດການເຮັດວຽກທີ່ເລື່ອນໄດ້.

     • swing ດ້ວຍຕົນເອງຫຼັງຈາກການຕິດຕັ້ງເພື່ອຢືນຢັນການເຄື່ອນໄຫວຟຣີໂດຍບໍ່ມີການຕິດ.

7. ຄໍາຖະແຫຼງການທົດແທນ SOLH

     SOLH JA/JB/JC/JS ຂໍ້ຕໍ່ທີ່ລອຍໄດ້ປະຕິບັດຕາມແບບຈໍາລອງ SMC, ຂະຫນາດ ແລະຂໍ້ກໍາຫນົດປະສິດທິພາບ. ການທົດແທນການຫຼຸດລົງໂດຍກົງສໍາລັບພາກສ່ວນທີ່ນໍາເຂົ້າ, ດ້ວຍລາຄາທີ່ແຂ່ງຂັນແລະເວລານໍາທີ່ສັ້ນກວ່າ, ເຫມາະສົມສໍາລັບການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນອຸປະກອນມະຫາຊົນ.
