ວາວຄວບຄຸມ

ປ່ຽງຄວບຄຸມທິດທາງ SOLH ຊຸດ 4H ມືແມ່ນພັດທະນາຕາມມາດຕະຖານອຸດສາຫະກໍາຕົ້ນຕໍ, ກວມເອົາ 5/2-position ແລະ 5/3-position. ດໍາເນີນການຢ່າງບໍລິສຸດໂດຍການຫມູນໃຊ້ lever ຄູ່ມືໂດຍບໍ່ມີທໍ່ແມ່ເຫຼັກໄຟຟ້າຫຼືສັນຍານການທົດລອງ pneumatic, ປ່ຽງຄູ່ມືປະເພດ spool ເຫຼົ່ານີ້ແມ່ນໄດ້ຮັບຮອງເອົາຢ່າງກວ້າງຂວາງສໍາລັບການມອບຫມາຍອຸປະກອນໃນສະຖານທີ່, ການປິດຄວາມປອດໄພສຸກເສີນແລະການຄວບຄຸມ inching ຂອງກະບອກສູບ double-acting. ການກໍ່ສ້າງດ້ວຍຕົວເຮືອນໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະການປະກອບ spool ຄວາມແມ່ນຍໍາ, ສອງໂຄງສ້າງການຈັດຕໍາແຫນ່ງແມ່ນທາງເລືອກ: ການກັບຄືນພາກຮຽນ spring ອັດຕະໂນມັດແລະການລັອກກົນຈັກຂອງລູກເຫຼັກ. ທີ່ສໍາຄັນ, ຂະຫນາດຂອງການຕິດຕັ້ງແມ່ນສອດຄ່ອງຢ່າງເຕັມສ່ວນກັບປ່ຽງ solenoid 4V ແລະປ່ຽງ 4A ປະຕິບັດການທາງອາກາດ, ເຮັດໃຫ້ການແລກປ່ຽນໂດຍກົງແລະການປ່ຽນຄວາມຍືດຫຍຸ່ນລະຫວ່າງຮູບແບບການຄວບຄຸມໄຟຟ້າ, pneumatic ແລະຄູ່ມືໃນລະບົບ pneumatic ມາດຕະຖານ. ຮູບ​ລັກ​ຫ້າ​ພອດ​ສອດ​ຄ່ອງ​ກັບ​ສະ​ເພາະ​ທົ່ວ​ໄປ​ສາ​ກົນ​: P ເຮັດ​ຫນ້າ​ທີ່​ເປັນ inlet ການ​ສະ​ຫນອງ​ອາ​ກາດ​ອັດ​ຕາ​ສ່ວນ​ຕົ້ນ​ຕໍ​; Ports A ແລະ B ເຊື່ອມຕໍ່ກັບສອງຢູ່ຕາມໂກນຂອງກະບອກສູບ double-acting ເພື່ອປົກຄອງການເຄື່ອນໄຫວຂະຫຍາຍແລະ retraction; R ແລະ S ແມ່ນພອດໄອເສຍທີ່ເຂົ້າກັນໄດ້ກັບຕົວປິດສຽງມາດຕະຖານເພື່ອຫຼຸດສຽງລົບກວນ. ສໍາລັບຕົວແບບ 5/2 ຕໍາແຫນ່ງ, ຕົວປ່ຽນແປງການຕັ້ງພາກຮຽນ spring-reset ອັດຕະໂນມັດຈະຟື້ນຕົວເມື່ອ lever ໄດ້ຖືກປ່ອຍອອກມາເພື່ອສະຫນອງການປົກປ້ອງ foolproof ຕໍ່ກັບການກະທໍາຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ໄດ້ຕັ້ງໃຈ; ລຸ້ນ locking ຕົນເອງຮັບປະກັນຕໍາແຫນ່ງ spool ໂດຍຜ່ານຕໍາແຫນ່ງບານເຫຼັກແລະຢູ່ latched ຈົນກ່ວາການສະຫຼັບດ້ວຍມື, ເຫມາະສໍາລັບສະຖານະການເຮັດວຽກຄົງທີ່ຍາວນານ. ຫນ່ວຍງານ 5/3 ທັງຫມົດຮັບຮອງເອົາຕໍາແຫນ່ງບານທີ່ຫມັ້ນຄົງສອງຢ່າງທີ່ມີສາມໂຫມດທີ່ເປັນກາງທີ່ສາມາດກໍານົດໄດ້. ປິດສູນ (ປະເພດ C) ປະທັບຕາພອດທັງຫມົດເພື່ອ lock cylinders ແລະປ້ອງກັນການຫຼຸດລົງຂອງ actuators mounted ຕັ້ງ; ສູນລະບາຍອາກາດ (ປະເພດ C) ຊ່ອງໃສ່ພອດ A/B ສໍາລັບການບັນເທົາຄວາມກົດດັນ, ໃຫ້ກະບອກສູບຟຣີລອຍໃນລະຫວ່າງການທົດສອບຄູ່ມື; ສູນຄວາມກົດດັນ (ປະເພດ P) ສະຫນອງອາກາດບີບອັດໃຫ້ກັບພອດເຮັດວຽກທັງສອງສໍາລັບການຍຶດຍຶດ synchronous ແລະກົດລະບຽບການດຸ່ນດ່ຽງຜົນບັງຄັບໃຊ້. ແລ່ນຢູ່ໃນອາກາດທີ່ຖືກກັ່ນຕອງພາຍໃນ 0.15 ~ 0.8 MPa ພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການຫລໍ່ລື່ນ, ປ່ຽງເຮັດວຽກຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ -20 ℃ເຖິງ +70 ℃. ຂໍ້ມູນຈໍາເພາະທີ່ມີຢູ່ຕັ້ງແຕ່ 4H200 ຫາ 4H400 ມີຫຼາຍທາງເລືອກ thread. ບໍ່ມີອົງປະກອບໄຟຟ້າ, ປ່ຽງມີລັກສະນະຕ້ານການລະເບີດທີ່ບໍ່ມີດອກໄຟ, ເຫມາະສໍາລັບສະຖານທີ່ຜະລິດໄຟໄຫມ້, ຂີ້ຝຸ່ນແລະມີຄວາມສ່ຽງສູງ. ພວກເຂົາເຈົ້າສະຫນັບສະຫນູນການຕິດຕັ້ງກະດານແລະພື້ນຖານ, ຖືກນໍາໃຊ້ເລື້ອຍໆສໍາລັບສາຍການຜະລິດຄູ່ມື, ຕັດວົງຈອນ pneumatic ສຸກເສີນ, loops interlock ຄວາມປອດໄພແລະການທົດແທນ retrofitting ຂອງປ່ຽງຄວບຄຸມອັດຕະໂນມັດ.

SOLH 3L series 3/2-way hand pull valves control directions follow the standard industry specifications with a default normal Closed (NC) ໂຄງປະກອບການກັບພາກຮຽນ spring ອັດຕະໂນມັດ. ດໍາເນີນການໂດຍຜ່ານການເຄື່ອນໄຫວຂອງຈັບດຶງແກນກົງໄປກົງມາ, ປ່ຽງ pneumatic ຄູ່ມືນີ້ບໍ່ຈໍາເປັນຕ້ອງມີພາກສ່ວນໄຟຟ້າຫຼືສັນຍານຂັບ pneumatic, ເຮັດໃຫ້ມັນເປັນອົງປະກອບສະຫຼັບຄູ່ມືຄວາມປອດໄພພາຍໃນສໍາລັບວົງຈອນ pneumatic. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການກະຕຸ້ນກະບອກສູບດຽວ, ການເປີດປິດວົງຈອນ, ຄະນະກໍາມະການ inching ແລະລະບົບ interlock ຄວາມປອດໄພ, ໂດຍສະເພາະແມ່ນເຫມາະສົມສໍາລັບການ debugging ພາກສະຫນາມ, ການຕັດໄຟສຸກເສີນແລະສະພາບແວດລ້ອມການເຮັດວຽກທີ່ມີຄວາມສ່ຽງຕໍ່ການລະເບີດ. ຮູບແບບສາມພອດປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາທົ່ວໄປ: P ສໍາລັບ inlet ອາກາດ compressed ຕົ້ນຕໍ, A ສໍາລັບພອດຜົນຜະລິດທີ່ເຮັດວຽກເຊື່ອມຕໍ່ກະບອກສູບດຽວ, ແລະ R ສໍາລັບພອດໄອເສຍທີ່ເຫມາະສົມກັບ silencers ມາດຕະຖານເພື່ອຫຼຸດຜ່ອນສິ່ງລົບກວນສະຫາຍ. ພາຍໃຕ້ສະຖານະການປ່ອຍອອກມາເປັນປົກກະຕິ, ພາກຮຽນ spring ກັບຄືນມາທີ່ສ້າງຂຶ້ນໃນກົດ spool ຄວາມແມ່ນຍໍາເພື່ອປະທັບຕາ P inlet; port A ເຊື່ອມຕໍ່ກັບ R ສໍາລັບການບັນເທົາຄວາມກົດດັນເພື່ອຮັກສາສະຖານະທີ່ປິດ. ການດຶງດ້ວຍມືຂອງມືຈັບປ່ຽນ spool ເພື່ອເຊື່ອມຕໍ່ພອດ P ແລະ A ສໍາລັບການສະຫນອງອາກາດເພື່ອຂັບການເຄື່ອນໄຫວຂອງກະບອກສູບ. ເມື່ອປ່ອຍອອກມາ, ພາກຮຽນ spring ໄດ້ປັບປ່ຽງທັນທີ, ຕັດການໄດ້ຮັບອາກາດແລະຄວາມກົດດັນທີ່ເຫລືອຢູ່ເພື່ອປ້ອງກັນການເຮັດວຽກຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ໄດ້ຕັ້ງໃຈ. ການກໍ່ສ້າງດ້ວຍຕົວເຮືອນໂລຫະປະສົມອາລູມິນຽມທີ່ແຂງແຮງແລະສະເປົາທີ່ມີຄວາມແມ່ນຍໍາຕ່ໍາ, ປ່ຽງສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີການຫລໍ່ລື່ນດ້ວຍການປະຕິບັດການຜະນຶກທີ່ຫມັ້ນຄົງ. ສີ່ລະດັບຂະຫນາດຕັ້ງແຕ່ກະທັດລັດ 3L100 ເຖິງ 3L400 ຫນາແຫນ້ນປົກຫຸ້ມຂອງກະທູ້ສະເພາະ M5, G1/8, G1/4, G3/8 ແລະ G1/2; ທາງເລືອກກະທູ້ PT, NPT ແລະ G ມີໃຫ້ເພື່ອຕອບສະໜອງຄວາມຕ້ອງການການຕິດຕັ້ງທົ່ວໂລກ. ປ່ຽງຮອງຮັບການຍຶດແຜງແລະການຕິດຕັ້ງພື້ນຖານ, ແບ່ງປັນຂະຫນາດການຕິດຕັ້ງທີ່ຄ້າຍຄືກັນກັບປ່ຽງ 3A ທີ່ໃຊ້ໃນອາກາດສໍາລັບການແລກປ່ຽນແບບບໍ່ມີຮອຍຕໍ່ລະຫວ່າງໂຫມດການຄວບຄຸມຄູ່ມືແລະ pneumatic. ໂດຍບໍ່ມີອົງປະກອບໄຟຟ້າໃດໆ, ມັນສະຫນອງການດໍາເນີນງານທີ່ບໍ່ມີ spark ເຫມາະສົມສໍາລັບກອງປະຊຸມ flammable, ຂີ້ຝຸ່ນແລະຄວາມຊຸ່ມຊື່ນ, ຖືກນໍາໃຊ້ທົ່ວໄປສໍາລັບການຍຶດຄູ່ມື, ການຄວບຄຸມກະບອກສູບ ejection, lockout ຄວາມປອດໄພການບໍາລຸງຮັກສາອຸປະກອນແລະລະບົບການຄວບຄຸມຄູ່ມື pneumatic ປະສົມປະສານຄູ່ກັບປ່ຽງທົດລອງ 3A.

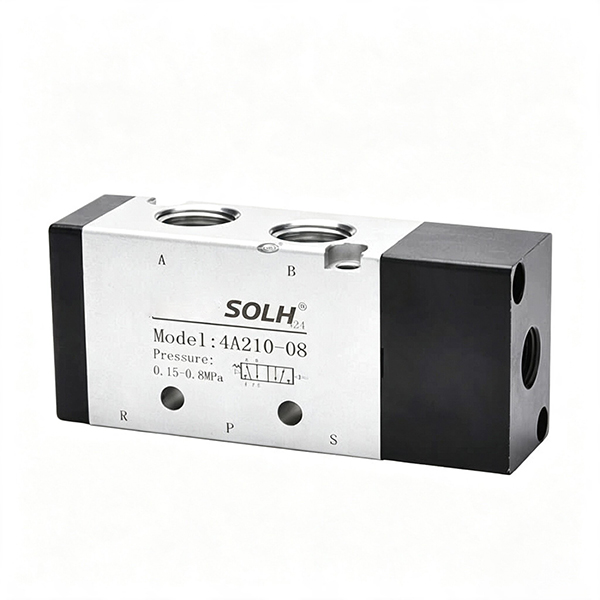

SOLH 4A series 5/2-way and 5/3-way air-operated valves are the full pneumatic counterpart of the classic 4V electromagnetic solenoid valve series. ຂັບເຄື່ອນໂດຍສັນຍານການຄວບຄຸມ pneumatic ພາຍນອກທີ່ບໍ່ມີທໍ່ຫຼືຊິ້ນສ່ວນໄຟຟ້າພາຍໃນ, ປ່ຽງນີ້ບັນລຸຄວາມປອດໄພທີ່ເກີດຈາກການລະເບີດແລະເຮັດຫນ້າທີ່ເປັນຫນ່ວຍຄວບຄຸມຫຼັກສໍາລັບ loops pneumatic ທີ່ບໍ່ແມ່ນໄຟຟ້າ, ພື້ນທີ່ລະເບີດອັນຕະລາຍແລະລະບົບ interlock ຄວາມປອດໄພ. ມັນຮັບຮອງເອົາການກໍານົດຄ່າ spool ຄວາມແມ່ນຍໍາສູງແລະທີ່ຢູ່ອາໄສໂລຫະປະສົມອາລູມິນຽມທີ່ເຂັ້ມແຂງ, ແບ່ງປັນຂະຫນາດການຕິດຕັ້ງດຽວກັນແລະລັກສະນະການໄຫຼເຂົ້າກັບຊຸດ 4V ສໍາລັບການທົດແທນໂດຍກົງ seamless ແລະຍົກລະດັບລະຫວ່າງລະບົບການຄວບຄຸມໄຟຟ້າທີ່ຂັບເຄື່ອນດ້ວຍພະລັງງານແລະເຕັມ pneumatic. ຮູບແບບຫ້າພອດມາດຕະຖານປະຕິບັດຕາມຂໍ້ກໍານົດທົ່ວໄປຂອງອຸດສາຫະກໍາ: P ​​ສໍາລັບ inlet ການສະຫນອງທາງອາກາດຕົ້ນຕໍ, A ແລະ B ເປັນພອດເຮັດວຽກທີ່ເຊື່ອມຕໍ່ກັບສອງຫ້ອງຂອງກະບອກສູບ double-acting ສໍາລັບລະບຽບການຂະຫຍາຍແລະ retraction, R ແລະ S ເປັນພອດໄອເສຍທີ່ເຫມາະສົມກັບ silencers ມາດຕະຖານເພື່ອຫຼຸດຜ່ອນສິ່ງລົບກວນການດໍາເນີນງານ. lineup 5/2-way ສະຫນອງການຄວບຄຸມ pneumatic ດຽວແລະທາງເລືອກການຄວບຄຸມ pneumatic double. ຕົວແບບຄວບຄຸມອາກາດແບບດ່ຽວສະຫຼັບເມື່ອໄດ້ຮັບສັນຍານທາງອາກາດຄວບຄຸມ ແລະ ປັບອັດຕະໂນມັດດ້ວຍສະປິງໃນຕົວເມື່ອຄວາມກົດດັນຂອງການຄວບຄຸມຫາຍໄປເພື່ອສະຫນອງການປ້ອງກັນທີ່ລົ້ມເຫລວ. ຕົວແປທີ່ຄວບຄຸມດ້ວຍອາກາດສອງເທົ່າມີລັກສະນະບໍ່ມີການສົ່ງຄືນ ແລະ lock ຕໍາແຫນ່ງ spool ໃນປັດຈຸບັນຢ່າງຕໍ່ເນື່ອງຫຼັງຈາກການຄວບຄຸມອາກາດຖືກຕັດ, ສະຫນັບສະຫນູນການຈັດຕໍາແຫນ່ງທີ່ຍາວນານແລະການຮັກສາຄວາມກົດດັນໂດຍບໍ່ມີການປ້ອນອາກາດຄວບຄຸມແບບຍືນຍົງ. ຮຸ່ນ 5/3-way ແມ່ນສະເພາະແຕ່ສອງເທົ່າທາງອາກາດທີ່ຂັບເຄື່ອນດ້ວຍສາມການຕັ້ງຄ່າທີ່ເປັນກາງທີ່ເລືອກໄດ້: ປິດສູນ (ປະເພດ C) ປະທັບຕາພອດທັງຫມົດເພື່ອລັອກກະບອກສູບແລະປ້ອງກັນການຫຼຸດລົງຕາມແນວຕັ້ງ; ສູນລະບາຍອາກາດ (ປະເພດ E) ລະບາຍອາກາດພອດ A/B ໄປສູ່ບັນຍາກາດສໍາລັບການປ່ອຍຄວາມກົດດັນແລະການປະຕິບັດຄູ່ມື; ສູນຄວາມກົດດັນ (ປະເພດ P) ປ້ອນອາກາດທີ່ຖືກບີບອັດໃສ່ທັງສອງພອດທີ່ເຮັດວຽກສໍາລັບການຍຶດຍຶດ synchronous ແລະການປັບສົມດຸນຂອງຜົນບັງຄັບໃຊ້. ເຫມາະສໍາລັບການກັ່ນຕອງອາກາດ compressed ພາຍໃນ 0.15 ~ 0.8 MPa ຄວາມກົດດັນການເຮັດວຽກ, ຊຸດທັງຫມົດສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີ lubrication ແລະເຮັດວຽກທີ່ເຊື່ອຖືໄດ້ຈາກ -20 ℃ເຖິງ +70 ℃. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນໂຮງງານເຄມີ, ການແຕ້ມຮູບ, ການຂຸດຄົ້ນບໍ່ແຮ່ແລະສະພາບແວດລ້ອມທີ່ມີຄວາມສ່ຽງຕໍ່ການລະເບີດອື່ນໆ, ມັນຮ່ວມມືກັບວາວກົນຈັກ, ປ່ຽງປະຕິບັດດ້ວຍມືແລະປ່ຽງນັກບິນທາງອາກາດເພື່ອສ້າງລະບົບການຄວບຄຸມທັງຫມົດ pneumatic ສໍາລັບກະບອກສູບ double-acting.

SOLH 3A ຊຸດ 3/2-way ປ່ຽງຄວບຄຸມທິດທາງທີ່ເຮັດວຽກທາງອາກາດພາຍນອກແມ່ນຜະລິດຕາມມາດຕະຖານອຸດສາຫະກໍາຕົ້ນຕໍ. ຂັບເຄື່ອນທັງຫມົດໂດຍການປ້ອນສັນຍານ pneumatic ໂດຍບໍ່ມີທໍ່ແມ່ເຫຼັກໄຟຟ້າ, ຊຸດນີ້ໄດ້ຖືກວິສະວະກໍາເພື່ອຄວບຄຸມການຂະຫຍາຍ, ການຖອນຄືນແລະການຮັກສາຄວາມກົດດັນຂອງກະບອກ pneumatic ດຽວ. ມັນເຮັດຫນ້າທີ່ເປັນອົງປະກອບການຄວບຄຸມຄວາມປອດໄພທີ່ສໍາຄັນສໍາລັບວົງຈອນນິວເມຕິກທີ່ບໍ່ມີໄຟຟ້າທັງຫມົດ, ບັນຍາກາດລະເບີດທີ່ເປັນອັນຕະລາຍແລະເຄື່ອງຈັກອຸດສາຫະກໍາທີ່ບໍ່ປອດໄພ. ຮູບແບບສາມພອດມາດຕະຖານປະຕິບັດຕາມຄໍານິຍາມອຸດສາຫະກໍາທົ່ວໄປ: P ສໍາລັບ inlet ການສະຫນອງອາກາດ compressed ຕົ້ນຕໍ, A ສໍາລັບ outlet ເຮັດວຽກທີ່ເຊື່ອມຕໍ່ໂດຍກົງກັບກະບອກສູບດຽວ, ແລະ R ສໍາລັບພອດໄອເສຍສໍາລັບການບັນເທົາຄວາມກົດດັນແລະການປັບພາກຮຽນ spring ຢ່າງໄວວາ. ມີສອງການຕັ້ງຄ່າການຄວບຄຸມທີ່ມີຢູ່. ຮູບແບບການຄວບຄຸມລົມດຽວ (3A × 10) ສະຫຼັບເມື່ອໄດ້ຮັບສັນຍານອາກາດພາຍນອກ ແລະ ຣີເຊັດອັດຕະໂນມັດຜ່ານສະປິງໃນຕົວ ເມື່ອສັນຍານອາກາດຄວບຄຸມຖືກຖອດອອກ ເພື່ອຮັບປະກັນການປະຕິບັດການຣີເຊັດທີ່ບໍ່ປອດໄພ. ຕົວປ່ຽນແປງການຄວບຄຸມທໍ່ສອງເທົ່າ (3A × 20) ຮັບຮອງເອົາໂຄງປະກອບການ latching spool, locking ຕໍາແຫນ່ງປ່ຽງຢ່າງຕໍ່ເນື່ອງເຖິງແມ່ນວ່າຫຼັງຈາກການຄວບຄຸມອາກາດຖືກຕັດການເຊື່ອມຕໍ່ເພື່ອຍືນຍົງການຍຶດແລະການຈັດຕໍາແຫນ່ງໃນໄລຍະຍາວ. ການກໍ່ສ້າງດ້ວຍຕົວວາວໂລຫະປະສົມອາລູມິນຽມທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະທໍ່ເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ, ປ່ຽງສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນພາຍໃຕ້ການກັ່ນຕອງອາກາດທີ່ຖືກກັ່ນຕອງດ້ວຍຄວາມແມ່ນຍໍາຂອງການກັ່ນຕອງສູງກວ່າ 40 μmພາຍໃນລະດັບຄວາມກົດດັນການເຮັດວຽກຂອງ 0.15 ~ 0.8 MPa. ຂໍ້ກໍາຫນົດສີ່ມິຕິລະດັບຈາກຂະຫນາດນ້ອຍ 3A100 ເຖິງ 3A400 ທີ່ມີນ້ໍາຫນັກສູງກວມເອົາການເຊື່ອມຕໍ່ກະທູ້ M5 ກັບ G1/2, ແລະກະທູ້ NPT ແມ່ນທາງເລືອກສໍາລັບໂຄງການຢູ່ຕ່າງປະເທດ. ໂດຍບໍ່ມີພາກສ່ວນໄຟຟ້າພາຍໃນ, ປ່ຽງມີການປະຕິບັດການລະເບີດພາຍໃນ, ເຫມາະຢ່າງສົມບູນສໍາລັບສະພາບແວດລ້ອມການເຮັດວຽກທີ່ຕິດໄຟ, ຂີ້ຝຸ່ນແລະຊຸ່ມຊື່ນ. ມັນສະຫນັບສະຫນູນການຕິດຕັ້ງຫຼາຍມຸມແບບສຸ່ມແລະການປະກອບ manifold ສໍາລັບທະນາຄານວາວ modular, ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນກົນໄກການຍຶດຂອງ workpiece, ລະບົບ interlock ຄວາມປອດໄພ pneumatic ແລະສະຖານີຕໍາແຫນ່ງຍາວ.
