ຊຸດອົງປະກອບ Pneumatic

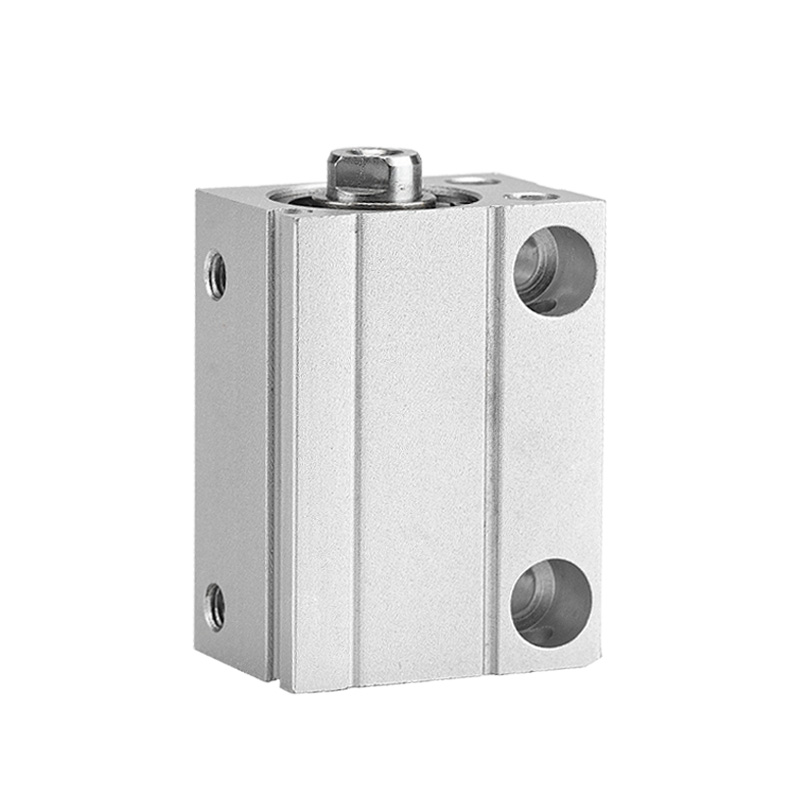

SOLH CDUJB ultra-compact free cylinder ຖືກພັດທະນາສໍາລັບອຸປະກອນທີ່ມີພື້ນທີ່ຕິດຕັ້ງຈໍາກັດ. ເມື່ອປຽບທຽບກັບຊຸດ CU ແບບດັ້ງເດີມ, ຄວາມຍາວຂອງມັນຖືກຫຼຸດລົງ 64% ແລະປະລິມານຕັດ 70%. ຮ່າງ​ກາຍ​ກະ​ທັດ​ລັດ​ສະ​ຫນັບ​ສະ​ຫນູນ​ການ​ຕິດ​ຕັ້ງ​ໂດຍ​ກົງ​ຫຼາຍ​ດ້ານ​ໂດຍ​ບໍ່​ມີ​ວົງ​ເລັບ​ເພີ່ມ​ເຕີມ​. ລາຍການຜະລິດຕະພັນປະກອບມີ CUJB ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, CDUJB ທີ່ມີແມ່ເຫຼັກແລະ CDUJS ຫ້ອງສະອາດທີ່ບໍ່ມີທອງແດງ. ຂະຫນາດເຈາະລະຫວ່າງ φ4 ~ 20mm, ມີຢູ່ໃນປະເພດການສະແດງສອງເທົ່າແລະການສະແດງພາກຮຽນ spring ດຽວທີ່ມີເບາະຢາງທາງເລືອກ. ແບບສະກົດແມ່ເຫຼັກກົງກັບສະວິດແມ່ເຫຼັກຂະໜາດນ້ອຍສຳລັບການເຄື່ອນທີ່ຊັດເຈນໃນຈັງຫວະສັ້ນ ແລະຮອງຮັບການໃຊ້ງານທີ່ບໍ່ມີນໍ້າມັນ. ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ 3C ເອເລັກໂຕຣນິກ, ການຈັດຕໍາແຫນ່ງ wafer semiconductor ແລະອັດຕະໂນມັດສະອາດທາງການແພດ. ແຜ່ນໄສ້ແມ່ເຫຼັກເປັນທາງເລືອກສໍາລັບກະບອກສູບທີ່ຈັດລຽງຢ່າງຫນາແຫນ້ນ.

SOLH CU/CDU ຮູບສີ່ຫລ່ຽມ cylinder free mount ມີໂຄງສ້າງ block ບາງ ultra-thin ມີຮູ mounting ຫຼາຍພື້ນຜິວ, ເຮັດໃຫ້ການຕິດຕັ້ງໂດຍກົງຫຼາຍມຸມໂດຍບໍ່ມີການວົງເລັບເພື່ອຊ່ວຍປະຢັດພື້ນທີ່ອຸປະກອນ. ຕົວແປທີ່ສົມບູນປະກອບມີ CU ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, CDU ທີ່ມີແມ່ເຫຼັກ, rod ບໍ່ຫມຸນ CDUK ແລະແບບຈໍາລອງ CDUW double guided rod. ຂະຫນາດເຈາະ φ6 ~ 32mm, ມີຢູ່ໃນປະເພດການສະແດງດ່ຽວ / ຄູ່ທີ່ມີ buffers ຢາງຄົງທີ່ທັງສອງສົ້ນສໍາລັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ມີນ້ໍາມັນ. ຊຸດ CDU ແມ່ນເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ CMSH ແລະ DMSH ສໍາລັບການກວດສອບຕໍາແຫນ່ງແລະທົນທານຕໍ່ການໂຫຼດດ້ານຂ້າງບາງສ່ວນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ 3C & semiconductor jigs, stoppers ອັດຕະໂນມັດ, ການຈັດຕໍາແຫນ່ງ clamping ແສງສະຫວ່າງແລະກົນໄກການກົດຂະຫນາດນ້ອຍເຫມາະສໍາລັບອຸປະກອນອັດຕະໂນມັດຫນາແຫນ້ນ.

SOLH MK ກະບອກກະບອກ 6-surface mount compact ໄດ້ຖືກຍົກລະດັບຈາກກະບອກ MD ທີ່ມີກົນໄກຕ້ານການຫມຸນໃນຕົວ. ຄວາມຖືກຕ້ອງຂອງ piston rod ຕ້ານການບິດເຖິງ≤± 0.5°, interchangeable ໂດຍກົງກັບ Airtac MD ແລະ SMC CQS ຊຸດ. ຮ່າງ​ກາຍ​ບາງ​ສີ່​ຫຼ່ຽມ​ອະ​ນຸ​ຍາດ​ໃຫ້​ການ​ຕິດ​ຕັ້ງ​ທີ່​ບໍ່​ມີ​ວົງ​ເລັບ​ໃນ​ຫົກ​ດ້ານ​ແລະ​ສະ​ດວກ​ສະ​ບາຍ​ຮູບ​ແບບ​ຂະ​ຫນານ​ຫນາ​ແຫນ້ນ​ຂອງ​ກະ​ບອກ​ສູບ​ຫຼາຍ​. ຕົວແປລວມມີ MK ການສະແດງຄູ່, ແບບສະແດງດ່ຽວ MSK/MTK, MKD double rod ແລະ MKJ ຮູບແບບເສັ້ນເລືອດຕັນໃນປັບໄດ້. ແຫວນແມ່ເຫຼັກໃນຕົວເປັນທາງເລືອກທີ່ມີ buffers ທ້າຍຢາງແລະຄວາມສາມາດທີ່ບໍ່ມີນ້ໍາມັນ. ຂະຫນາດເຈາະ φ6 ~ 32mm, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນເຄື່ອງມືຄວາມແມ່ນຍໍາຂອງ 3C ແລະການຈັດຕໍາແຫນ່ງ clamping ສັ້ນສໍາລັບອັດຕະໂນມັດທີ່ຕ້ອງການມຸມ workpiece ຄົງຢູ່ໃນພື້ນທີ່ຈໍາກັດ.

SOLH CQS ກະບອກກະບອກບາງຂະຫນາດສາມາດແລກປ່ຽນກັນໄດ້ກັບຊຸດ SMC CQS ແລະຍົກລະດັບຈາກຊຸດ CQ2. ຮ່າງກາຍທີ່ບາງທີ່ສຸດເປັນຮູບສີ່ຫຼ່ຽມມີຄວາມຍາວໂດຍລວມສັ້ນກວ່າສໍາລັບວຽກງານການຕີສັ້ນທີ່ມີຄວາມຊັດເຈນສູງໃນພື້ນທີ່ຈໍາກັດ. ຕົວແປປະກອບມີ rod ດຽວມາດຕະຖານ, CQSW twin rod, CQSK non-rotating rod ແລະ XB24 ແບບອາຍຸຍືນ. CDQS ທີ່ມີແມ່ເຫຼັກໃນຕົວສະຫນັບສະຫນູນການຕິດຕັ້ງສະຫຼັບແມ່ເຫຼັກຫຼາຍດ້ານ. ມາພ້ອມກັບປະທັບຕາການເກັບຮັກສານ້ໍາມັນ friction ຕ່ໍາສໍາລັບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນແລະຊີວິດການບໍລິການເຖິງ 5 ລ້ານຮອບ, ຈັບຄູ່ກັບ buffers ຢາງຄົງທີ່ທັງສອງສົ້ນ. ຂະຫນາດເຈາະ φ12 ~ 25mm, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຊຸກຍູ້, clamping ແລະຕໍາແຫນ່ງໃນ fixtures ຄວາມແມ່ນຍໍາຂອງ semiconductor ແລະອຸປະກອນເອເລັກໂຕຣນິກ 3C ສໍາລັບ retrofitting ແລະທົດແທນ.

SOLH CQ2 ຮູບຊົງກະບອກບາງໆແບບກະທັດຮັດແມ່ນສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບຊຸດ SMC CQ2. ຮ່າງ​ກາຍ​ຮູບ​ສີ່​ຫຼ່ຽມ​ມົນ​ສັ້ນ​ທີ່​ສຸດ​ຂອງ​ມັນ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ຍາວ​ໂດຍ 50​% ເມື່ອ​ທຽບ​ໃສ່​ກັບ​ກະ​ບອກ​ສູບ​ແບບ​ທໍາ​ມະ​ດາ​ເພື່ອ​ຊ່ວຍ​ປະ​ຢັດ​ພື້ນ​ທີ່​ການ​ຕິດ​ຕັ້ງ​. ມັນກວມເອົາຂອບເຂດເຈາະທີ່ສົມບູນ φ4 ~ 200mm ດ້ວຍແນວພັນທີ່ອຸດົມສົມບູນ: rod ດຽວ, CQ2W twin rod, CQ2K piston rod ບໍ່ຫມຸນ, cushion ອາກາດທາງເລືອກແລະ ultra-short stroke version. ຮຸ່ນ CDQ2 ທີ່ມີແມ່ເຫຼັກໃນຕົວສະຫນັບສະຫນູນການຕິດສະຫຼັບແມ່ເຫຼັກຫຼາຍດ້ານໂດຍບໍ່ມີເຊັນເຊີ protruding. ເບາະຢາງມາດຕະຖານມີການຕິດຕັ້ງ, ແລະເບາະລົມແມ່ນເປັນທາງເລືອກສໍາລັບການດໍາເນີນງານຄວາມໄວສູງ. ການຮັບຮອງເອົາການປະທັບຕາ friction ຕ່ໍາການເກັບຮັກສານ້ໍາມັນສໍາລັບການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການເຖິງ 5 ລ້ານຮອບ, ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຍຶດ, ການຊຸກຍູ້ແລະການວາງຕໍາແຫນ່ງໃນເຄື່ອງຈັກເອເລັກໂຕຣນິກ, ເຄື່ອງຈັກແລະການຫຸ້ມຫໍ່ອັດຕະໂນມັດ.

SOLH SDA ຊົງກະບອກຂະໜາດກະທັດຮັດບາງກວ່າຮູບສີ່ຫຼ່ຽມມົນເປັນເຄື່ອງກະຕຸ້ນນິວເມຕິກຂະໜາດກະທັດຮັດແບບປະຢັດ. ຄວາມຍາວຂອງຮ່າງກາຍຂອງມັນແມ່ນພຽງແຕ່ 1/2 ~ 1/3 ຂອງກະບອກທໍ່ມັດມາດຕະຖານແລະສະຫນັບສະຫນູນການຕິດຕັ້ງຝັງເພື່ອປະຫຍັດພື້ນທີ່. ຂະຫນາດຂອງການຕິດຕັ້ງສາມາດແລກປ່ຽນກັນໄດ້ກັບຊຸດ Airtac ACQ ແລະ SMC CQ2. ມັນສະຫນອງການປ່ຽນແປງທີ່ສົມບູນແບບ: double acting, SSA / STA single spring return, SDAD twin rod, SDAJ adjustable stroke ແລະ SDAS ແບບທີ່ມີແມ່ເຫຼັກ. ເບກຢາງທີ່ຕິດຢູ່ທັງສອງສົ້ນດູດຊັບການຊ໊ອກ ແລະ ຫຼຸດຜ່ອນສຽງລົບກວນ. ການປະທັບຕາ friction ຕ່ໍາທີ່ເກັບຮັກສາໄວ້ grease ເຮັດໃຫ້ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນໃນໄລຍະຍາວ. ຂະຫນາດເຈາະ φ12 ~ 100mm, ເຫມາະສໍາລັບການຍູ້ສັ້ນ, clamping ແລະຕໍາແຫນ່ງ, ນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ 3C ອັດຕະໂນມັດ, ເຄື່ອງຈັກການຫຸ້ມຫໍ່ແລະ fixtures ເປັນການແກ້ໄຂຄ່າໃຊ້ຈ່າຍປະສິດທິພາບສໍາລັບອຸປະກອນຈໍາກັດພື້ນທີ່.

ກະບອກກະບອກບາງ SOLH RQ ສາມາດປ່ຽນໄດ້ກັບຊຸດ SMC RQ/RDQ. ມັນຮັບຮອງເອົາໂຄງປະກອບການ cushion ອາກາດທີ່ບໍ່ມີ ringless ທີ່ມີນະວັດກໍາທີ່ມີຄວາມສາມາດໃນການດູດຊຶມພະລັງງານ 3 ເທົ່າຂອງ buffer ຢາງ CQ2 ແລະ 50% ສຽງຕ່ໍາໃນການເຮັດວຽກ. ຖັງນໍ້າມສີ່ຫຼ່ຽມທີ່ມີຄວາມກະທັດຮັດແມ່ນສັ້ນກວ່າ 20% ສັ້ນກວ່າກະບອກສູບລົມແບບທຳມະດາ 20% ແລະ ຂະໜາດຂອງການຕິດຕັ້ງແມ່ນພໍດີກັບ CQ2 ແລະ CQS ສຳລັບການປ່ຽນແທນການຍົກລະດັບໂດຍກົງ. variants ກວມເອົາ RQ ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, RDQ ທີ່ມີແມ່ເຫຼັກແລະ RLQ lockable ສໍາລັບການໂຫຼດແນວຕັ້ງຕ້ານການຫຼຸດລົງ. ເຫມາະສໍາລັບ reciprocation ຄວາມໄວສູງຢ່າງຕໍ່ເນື່ອງຢູ່ທີ່ 50 ~ 500mm / s. ຂະຫນາດເຈາະ φ20 ~ 100mm ແລະສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນ. ການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການໂຫຼດ / unloading ອັດຕະໂນມັດຮອບວຽນສູງ, clamping ຄວາມແມ່ນຍໍາແລະການຈັດຕໍາແຫນ່ງຮຽກຮ້ອງໃຫ້ມີຜົນກະທົບຕ່ໍາແລະສຽງຕ່ໍາ.

SOLH MD ທໍ່ກະບອກກະບອກແບບບໍ່ມີຕົວຕັ້ງຕົວຕີຫຼາຍຕໍາແໜ່ງແມ່ນຕິດຕັ້ງຮູທີ່ຕິດຢູ່ຫົກດ້ານຂອງຕົວບລັອກສຳລັບການຕິດຕັ້ງແບບບໍ່ມີຕົວຍຶດຢູ່ທຸກມຸມ, 30%~50% ບາງກວ່າກະບອກສູບແບບກົມມາດຕະຖານເພື່ອໃຫ້ເຫມາະກັບຮູບແບບອຸປະກອນທີ່ມີຄວາມໜາແໜ້ນສູງ. ຫ້າຕົວແບບຍ່ອຍກວມເອົາຮູບແບບການເຮັດວຽກທັງຫມົດ: ມາດຕະຖານ single-rod double acting MD, single-rod single acting MSD (spring extend) / MTD (spring retract), anti-torsion double-rod MDD, ແລະ stroke-adjustable double-rod MDJ. ຂະຫນາດເຈາະແມ່ນຕັ້ງແຕ່ 6 ຫາ 32 ມມ, ມາດຕະຖານ 5-60 ມມ. ແຕ່ລະຫນ່ວຍມາພ້ອມກັບ buffer ຢາງພາລາດ້ານຫນ້າແລະຊ່ອງສຽບສອງດ້ານສໍາລັບເຊັນເຊີແມ່ເຫຼັກ; suffix-S ຫຍໍ້ມາຈາກແມ່ເຫຼັກຖາວອນປະສົມປະສານເຂົ້າກັນໄດ້ກັບ CMSH/DMSH reed switches. rod piston ຮັບຮອງເອົາພຸ່ມໄມ້ທີ່ຫລໍ່ລື່ນຕົນເອງແບບປະສົມປະສານສໍາລັບການດໍາເນີນງານກ້ຽງທີ່ບໍ່ມີນ້ໍາມັນ. ຕົວປ່ຽນແປງຂອງ rod double ລົບລ້າງການເຫນັງຕີງດ້ານຂ້າງຈາກການໂຫຼດຊົດເຊີຍ, ໃນຂະນະທີ່ MDJ ມີສະກູປັບດ້ານຫລັງສໍາລັບການປັບເສັ້ນໂຄ້ງທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງກັບການຍຶດຕິດແສງສະຫວ່າງ, ຖອດອອກ, crimping ແລະຕໍາແຫນ່ງທີ່ຊັດເຈນຂອງ jigs ຂະຫນາດນ້ອຍໃນ 3C, semiconductor ແລະເຄື່ອງຈັກອັດຕະໂນມັດຂະຫນາດນ້ອຍທົ່ວໄປ.

SOLH CQM ກະບອກກະບອກບາງໆທີ່ມີຄວາມເຂັ້ມງວດສູງສາມາດປ່ຽນໄດ້ກັບ SMC CQM/CDQM. ສ້າງຂຶ້ນໃນໂຄງສ້າງກະບອກກະບອກບາງໆ CQ2 ທີ່ມີຄູ່ຄູ່ມືຂະຫນານປະສົມປະສານ, ມັນຮັກສາຄວາມຍາວຂອງຮ່າງກາຍດຽວກັນກັບ CQ2 ແລະກໍາຈັດຄວາມຕ້ອງການຂອງຄູ່ມືພາຍນອກ. ຄວາມຕ້ານທານການໂຫຼດດ້ານຂ້າງຂອງມັນແມ່ນສູງກວ່າກະບອກສູບ CQ2 ມາດຕະຖານ 2 ~ 4 ເທົ່າ, ມີຄວາມທົນທານຕໍ່ການຫມຸນຂອງລູກສູບ ≤± 0.2°. ຕົວແປປະກອບມີ CQM ທີ່ບໍ່ແມ່ນແມ່ເຫຼັກ, CDQM ທີ່ມີແມ່ເຫຼັກແລະຮູບແບບຊີວິດການບໍລິການຍາວ CQM-XB24. ຕິດຕັ້ງດ້ວຍເບກຢາງທັງສອງສົ້ນ ແລະ ຮອງຮັບການໃຊ້ງານທີ່ບໍ່ມີນໍ້າມັນ. ຂະຫນາດເຈາະ φ12 ~ 100mm, ຂະຫນາດການຕິດຕັ້ງທີ່ເຫມາະສົມກັບ CQ2 / CQS. ເຫມາະສໍາລັບການຊຸກຍູ້ຄວາມແມ່ນຍໍາຂອງເສັ້ນເລືອດຕັນໃນສັ້ນແລະ clamping fixture ກັບການໂຫຼດຊົດເຊີຍໃນການປະກອບເອເລັກໂຕຣນິກອັດຕະໂນມັດ.
