ຊຸດອົງປະກອບ Pneumatic

SOLH HFZ ຄູ່ມືເສັ້ນຂະຫນານ pneumatic gripper ແມ່ນແລກປ່ຽນໂດຍກົງກັບຊຸດ SMC MHZ2. ມັນຮັບຮອງເອົາ rack piston dual & pinion ລະບົບສາຍສົ່ງ synchronous ປະສົມປະສານກັບຄູ່ມື linear ບານສໍາລັບການ rigidity ສູງແລະການຕໍ່ຕ້ານການໂຫຼດຊົດເຊີຍທີ່ດີເລີດ. ສາມຕົວແປການກະຕຸ້ນແມ່ນມີຢູ່: HFZ double-acting ມາດຕະຖານ; ການປະຕິບັດດຽວປິດປົກກະຕິ HFSZ (ພາກຮຽນ spring ຖື workpiece ໃນເວລາທີ່ອາກາດຕັດອອກ); ປົກກະຕິເປີດ HFTZ ດຽວ (ພາກຮຽນ spring ປ່ອຍ workpiece ເມື່ອການສູນເສຍອາກາດ). ຂະຫນາດເຈາະແມ່ນຕັ້ງແຕ່ 6 ຫາ 40 ມມ, ຄວາມຖືກຕ້ອງຂອງຕໍາແຫນ່ງຊ້ໍາຊ້ອນ ± 0.01 ~ ± 0.02 ມມ. ທາງ​ເລືອກ​ໃນ​ການ​ຕິດ​ຕັ້ງ​ຫຼາຍ​ປະ​ກອບ​ມີ​ການ​ປາດ​ຢາງ​ທາງ​ລຸ່ມ​, ການ​ຕິດ​ຕໍ່​ຂ້າງ​ແລະ​ໂດຍ​ຜ່ານ​ຮູ N​. ຮ່ອງເຊັນເຊີສອງດ້ານແລະແຫວນແມ່ເຫຼັກໃນຕົວສະຫນັບສະຫນູນສະວິດແມ່ເຫຼັກຊຸດ M9 ສໍາລັບຄໍາຄຶດຄໍາເຫັນເປີດ / ປິດ. ເຫມາະສໍາລັບການຍຶດຕິດພາຍນອກແລະການຍຶດຂະຫຍາຍພາຍໃນ. ອຸປະກອນເສີມປະກອບມີການປົກຫຸ້ມຂອງຂີ້ຝຸ່ນ, ປະທັບຕາທີ່ມີອຸນຫະພູມສູງແລະນໍ້າມັນ NSF-H1 ອາຫານເກຣດ. ຜົນບັງຄັບໃຊ້ clamping ປະສິດທິພາບຫຼຸດລົງດ້ວຍການຂະຫຍາຍຄາງກະໄຕ overhang; ປັດໄຈຄວາມປອດໄພ ≥1.5 ແມ່ນຈໍາເປັນໃນລະຫວ່າງການຄິດໄລ່ການໂຫຼດ. ນຳໃຊ້ຢ່າງກ້ວາງຂວາງເທິງເຄື່ອງສົ່ງຜົນກະທົບດ້ານຫຸ່ນຍົນ, ເຄື່ອງເອເລັກໂຕຼນິກ 3C, ຮາດແວຄວາມແມ່ນຍຳ, ການສີດແລະການຫຸ້ມຫໍ່ອັດຕະໂນມັດ ສະຖານີຄວບຄຸມຄວາມແມ່ນຍຳ, ໂດຍສະເພາະສຳລັບແອັບພລິເຄຊັ່ນທີ່ຮຽກຮ້ອງໃຫ້ມີການຖື ຫຼື ປົດປ່ອຍ ແລະ ສະພາບການເຮັດວຽກທີ່ມີການຊົດເຊີຍດ້ານຂ້າງ.

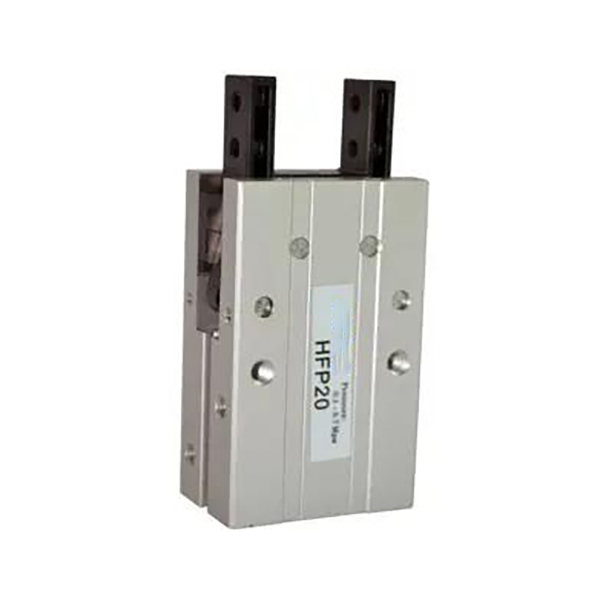

SOLH HFP ເກຍກະບະແບບຂະໜານແບບປະຢັດຂອງທໍ່ນິວເມຕິກໃຊ້ລະບົບສາຍສົ່ງເຊື່ອມຕໍ່ lever ກົນຈັກເປັນການແກ້ໄຂການຈັບມືທີ່ມີນ້ຳໜັກເບົາທີ່ຄຸ້ມຄ່າ. ຂະຫນາດເຈາະກວມເອົາ 10/16/20/25/32 ມມ. ຄາງກະໄຕປິດເມື່ອ piston ຂະຫຍາຍອອກໄປແລະເປີດຢູ່ໃນການຖອນຄືນ; ແຮງຍຶດແມ່ນ 20% ~ 30% ສູງກວ່າແຮງເປີດສໍາລັບການຖື workpiece ທີ່ເຊື່ອຖືໄດ້. ຮູ mounting ມີຢູ່ໃນສາມໃບຫນ້າ: ຂ້າງ, ລຸ່ມແລະຫລັງ. ແມ່ເຫຼັກຖາວອນໃນຕົວເຮັດວຽກກັບສະວິດແມ່ເຫຼັກ CS1-G ສຳລັບການຕອບສະໜອງສະຖານະເປີດ/ປິດ. ແຜ່ນແຍກ friction ໂລຫະຫຼຸດຜ່ອນການຂັດຂື້ນເພື່ອປັບຕົວກັບການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງໃນຮອບວຽນສູງ. ການຈັດຕໍາແຫນ່ງເປັນທາງເລືອກທີ່ປະຫຍັດຕໍ່ກັບເຄື່ອງຈັບຄູ່ເສັ້ນເຊັ່ນ HFZ ແລະ MHZ2, ມັນເຫມາະສົມກັບການນໍາໃຊ້ແສງສະຫວ່າງທີ່ອ່ອນໄຫວແລະຄ່າໃຊ້ຈ່າຍຂະຫນາດກາງ. ແນະນຳໃຫ້ບຳລຸງຮັກສານໍ້າມັນເປັນຊ່ວງໄລຍະຢູ່ໃນຂໍ້ຕໍ່ຂອງ lever. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຈັດການຄວາມຖີ່ສູງຂອງຊິ້ນສ່ວນພາດສະຕິກ 3C, ຮາດແວສະແຕມຂະຫນາດນ້ອຍແລະສ່ວນປະກອບການຫຸ້ມຫໍ່ຂະຫນາດນ້ອຍ. ບໍ່ແນະນໍາສໍາລັບເງື່ອນໄຂທີ່ມີການໂຫຼດຊົດເຊີຍຫນັກຢ່າງຕໍ່ເນື່ອງຫຼືຄວາມຕ້ອງການປະກອບທີ່ມີຄວາມແມ່ນຍໍາສູງ.

SOLH HFY Y-type pivot swing pneumatic gripper ເຮັດຫນ້າທີ່ເປັນທາງເລືອກທີ່ສາມາດແລກປ່ຽນກັນໄດ້ກັບ SMC MHC2. ຂັບເຄື່ອນໂດຍການເຊື່ອມໂຍງທໍ່ລູກສູບດຽວກັບການຂະຫຍາຍແຮງບິດຂອງ lever. ມີສອງຕົວແປທີ່ສະເໜີໃຫ້: ການສະແດງສອງເທົ່າ HFY ແລະການສະແດງດ່ຽວແບບປົກກະຕິເປີດ HFTY. ໄລຍະ swing ຮອດ +30°/-10° ມີມຸມ swing ປະສິດທິພາບທັງຫມົດປະມານ 40°. ປ່ຽງ throttle ທີ່ສາມາດປັບໄດ້ໃນຕົວຊ່ວຍໃຫ້ມີລະບຽບຄວາມໄວເອກະລາດສໍາລັບການເປີດແລະປິດ, ແລະຄວາມແມ່ນຍໍາຂອງຕໍາແຫນ່ງທີ່ເຮັດຊ້ໍາສາມາດບັນລຸ ± 0.02 ມມ. ຂະຫນາດເຈາະກວມເອົາ 6/10/16/20/25/32 ມມ. ມີສາມດ້ານໃນການຕິດຕັ້ງ (ລຸ່ມ, ຂ້າງ, ດ້ານຫລັງ) ສາມາດໃຊ້ໄດ້. ແຫວນແມ່ເຫຼັກໃນຕົວແມ່ນເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ CMSH ແລະ DS1-G ສໍາລັບຂໍ້ຈໍາກັດຂອງສັນຍານ. ມັນເຫມາະສົມສໍາລັບການຫໍ່ຫຸ້ມນອກຂອງຊິ້ນສ່ວນຂະຫນາດນ້ອຍທີ່ມີຮູບຮ່າງຮອບ, ໂຄ້ງແລະສະຫມໍ່າສະເຫມີພາຍໃຕ້ພື້ນທີ່ການຕິດຕັ້ງທີ່ຈໍາກັດແລະເງື່ອນໄຂການຈັດການແສງສະຫວ່າງທີ່ມີຄວາມຖີ່ສູງ. ໃນ​ລະ​ຫວ່າງ​ການ​ຄັດ​ເລືອກ​, ໃຫ້​ສັງ​ເກດ​ວ່າ torque clamping ຫຼຸດ​ລົງ​ທີ່​ມີ​ການ overhang ຄາງ​ກະ​ໄຕ​ຂະ​ຫຍາຍ​; ປັດໄຈຄວາມປອດໄພ ≥1.5 ແມ່ນຈໍາເປັນສໍາລັບການຢັ້ງຢືນການໂຫຼດ. ເມື່ອປຽບທຽບກັບ MHC2 ຕົ້ນສະບັບ, HFY ມີລັກສະນະມຸມ swing ແຄບກວ່າເລັກນ້ອຍແຕ່ສະຫນັບສະຫນູນການຕິດຕັ້ງສາມດ້ານດ້ວຍການປະຕິບັດຄ່າໃຊ້ຈ່າຍທີ່ດີກວ່າ. MHC2 ຕົ້ນສະບັບແມ່ນແນະນໍາໃຫ້ຖ້າຂອບເຂດ swing ທີ່ກວ້າງກວ່າຫຼືການປິດການປິດປົກກະຕິຂອງຟັງຊັນຖືປິດແມ່ນຕ້ອງການ.

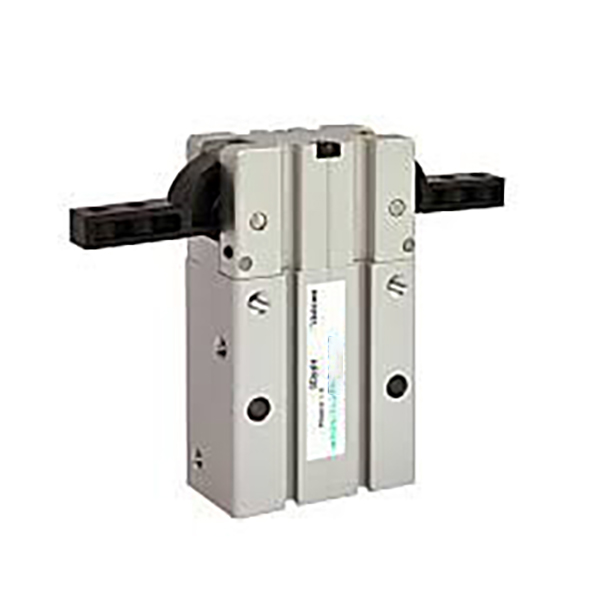

SOLH HFR pivot-linkage 180° wide-opening pneumatic gripper ຖືກຂັບເຄື່ອນໂດຍການເຊື່ອມຕໍ່ piston ກັບ rotate ຄາງກະໄຕ. ຄາງກະໄຕແຕ່ລະແກວ່ງຂຶ້ນເຖິງ 90°, ກາຍເປັນເສັ້ນຊື່ເມື່ອເປີດອອກເຕັມທີ່ເພື່ອໃຫ້ການເກັບກູ້ສູງສຸດ ແລະ ກໍາຈັດການລົບກວນກົນຈັກໃນເວລາເລືອກແລະສະຖານທີ່. ຂະຫນາດເຈາະກວມເອົາ 10/16/20/25/32 ມມ ດ້ວຍການອອກແບບການສະແດງສອງເທົ່າ. ມຸມປິດ -2°~-5° ຮັບປະກັນການຍຶດຍຶດທີ່ໝັ້ນຄົງ. ສາມດ້ານ mounting (ຂ້າງ, ລຸ່ມ, ຫລັງ) ສາມາດໃຊ້ໄດ້; ການຕັ້ງຂຸມ PIN ຢູ່ເທິງພື້ນຖານປັບປຸງຄວາມຖືກຕ້ອງຂອງການປະກອບ, ແລະ suffix-N ຜ່ານຂຸມຍຶດແມ່ນທາງເລືອກ. ທຸກລຸ້ນມາພ້ອມກັບແມ່ເຫຼັກຖາວອນ ແລະ ຮ່ອງເຊັນເຊີທີ່ເຂົ້າກັນໄດ້ກັບສະວິດແມ່ເຫຼັກ CMSH. ໂຄງສ້າງຄາງກະໄຕປ້ອງກັນຂີ້ຝຸ່ນທີ່ເໝາະສົມ ແລະຕົວແຍກໂລຫະຕ້ານການເກີດການສຽດສີ ສົ່ງຊີວິດການບໍລິການຫຼາຍກວ່າ 5 ລ້ານຮອບວຽນສໍາລັບສະພາບແວດລ້ອມກອງປະຊຸມທີ່ມີຂີ້ຝຸ່ນປານກາງ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຈັບແລະການຫັນປ່ຽນຂອງ workpieces ເລິກຢູ່ຕາມໂກນ, ເຮືອນພາດສະຕິກຂະຫນາດໃຫຍ່ແລະວັດສະດຸກ່ອງ. Gripper swing ຂັບເຄື່ອນດ້ວຍເກຍ MHW2 ສາມາດຖືກພິຈາລະນາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຂະຫນາດກາງຖ້າການຫຼີກລ່ຽງການເກັບກູ້ທີ່ຮຸນແຮງແມ່ນບໍ່ຈໍາເປັນ. ຕ້ອງສະຫງວນຂອບຄວາມປອດໄພຢ່າງໜ້ອຍ 30% ໃນລະຫວ່າງການຄິດໄລ່ແຮງບິດ; ຄາງກະໄຕທີ່ຂະຫຍາຍອອກໄດ້ຢ່າງຫຼວງຫຼາຍຫຼຸດຜ່ອນແຮງບິດຍຶດຍຶດທີ່ມີປະສິດທິພາບ.

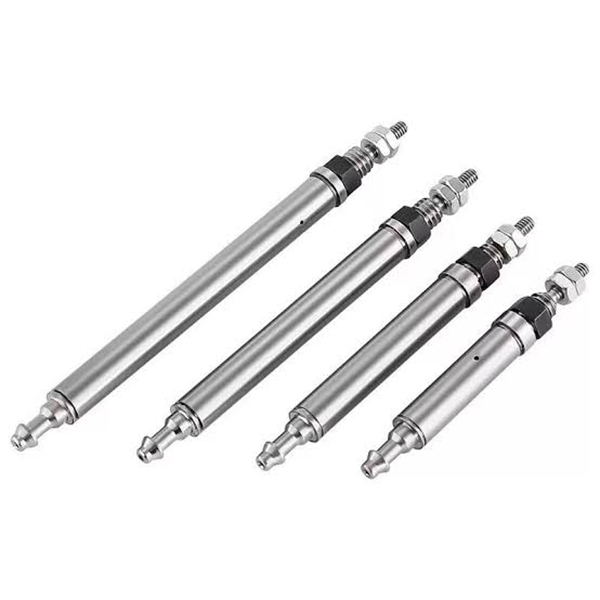

SOLH CJ1 ultra-miniature pin pneumatic cylinder ແມ່ນສາມາດປ່ຽນກັນໄດ້ກັບແບບ SMC ທີ່ທຽບເທົ່າ, ສະເຫນີໃນຂະຫນາດ φ2.5 ແລະφ4. φ2.5 ແມ່ນການກັບຄືນພາກຮຽນ spring ການສະແດງດຽວເທົ່ານັ້ນ, ໃນຂະນະທີ່ φ4 ສະຫນັບສະຫນູນທັງສອງການສະແດງການສະແດງດ່ຽວແລະການສະແດງຄູ່. ກະທັດຮັດ ແລະ ນ້ຳໜັກເບົາທີ່ສຸດ (2 ~ 3.5g), ມັນບໍ່ໄດ້ມີເບາະໃນຕົວສຳລັບການຕອບສະໜອງໄວ. ພອດອາກາດດ້ານຂ້າງສາມາດໝຸນໄດ້ ± 90° ເພື່ອຄວາມສະດວກໃນການວາງທໍ່. ກະທູ້ພາຍນອກທັງສອງສົ້ນເຮັດໃຫ້ການແກ້ໄຂຕາມແກນໂດຍກົງໂດຍບໍ່ມີວົງເລັບເພີ່ມເຕີມ. ມັນສະຫນອງ thrust ຕັ້ງແຕ່ 0.64 ຫາ 6.3 N ທີ່ 0.5 MPa, ເຫມາະສົມສໍາລັບການໂຫຼດຈຸນລະພາກຕ່ໍາກວ່າ 100 g ເພື່ອຫຼີກເວັ້ນການຄວາມເສຍຫາຍຜົນກະທົບກັບ workpieces ຂະຫນາດນ້ອຍທີ່ລະອຽດອ່ອນ. ປະທັບຕາ NBR ສະຫນັບສະຫນູນການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສໍາລັບສະພາບແວດລ້ອມທີ່ສະອາດ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນວຽກງານການດຶງຄວາມຖີ່ສູງຂອງຈັງຫວະສັ້ນ, ລວມທັງການທົດສອບຄວາມທົນທານຂອງປຸ່ມ 3C, ການຖອດຊິບ, ການຈັດຕໍາແຫນ່ງອົງປະກອບຈຸນລະພາກ, ການປັບລະອຽດເຄື່ອງມືຄວາມແມ່ນຍໍາແລະ actuators ຂະຫນາດນ້ອຍສໍາລັບອຸປະກອນທາງການແພດ. ປັດໄຈຄວາມປອດໄພຂອງແຮງດັນຢ່າງໜ້ອຍ 50% ແມ່ນແນະນຳໃນລະຫວ່າງການເລືອກ.

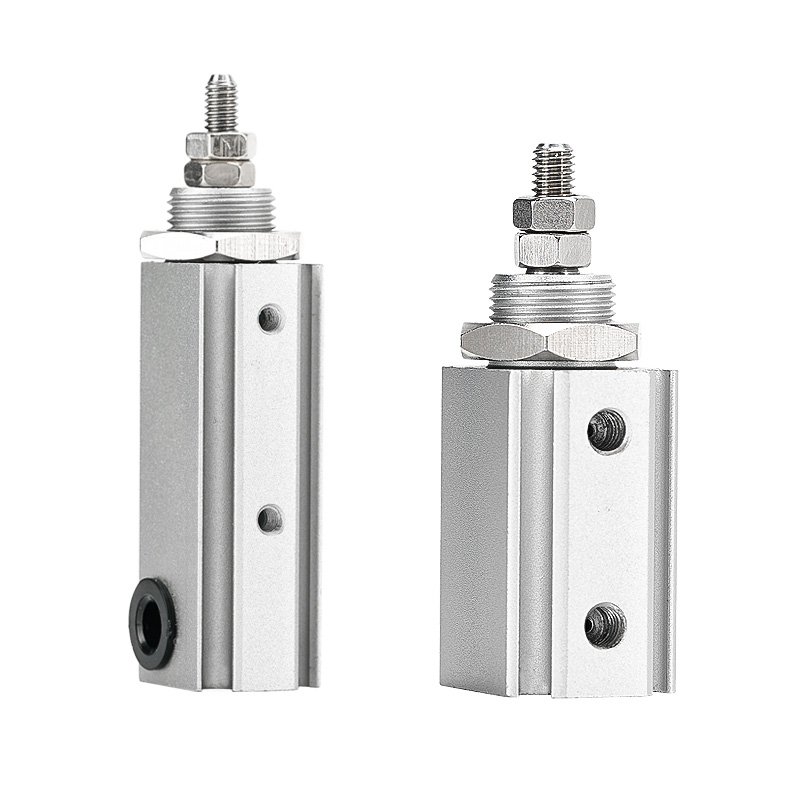

SOLH CJP2 ກະບອກທໍ່ pneumatic double acting ຫນາແຫນ້ນແມ່ນສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບແບບ SMC ທຽບເທົ່າ. ຂະຫນາດເຈາະປະກອບມີ Ø4/6/10/16 ມມ, ແຍກອອກເປັນ CJP2 (ບໍ່ມີແມ່ເຫຼັກ) ແລະ CDJP2 (ແຫວນແມ່ເຫຼັກໃນຕົວ). ການອອກແບບການສະແດງສອງເທົ່າທີ່ບໍລິສຸດ, ເຫມາະກັບ cushions ຢາງທັງສອງສົ້ນເພື່ອຫຼຸດຜ່ອນຜົນກະທົບແລະສຽງ. ເມື່ອປຽບທຽບກັບຊຸດ CJP ທີ່ເປັນມໍລະດົກ, ມັນຮັບຮອງເອົາການກໍ່ສ້າງຂອງຮ່າງກາຍທີ່ສັ້ນກວ່າແລະບັນລຸ 55% ~ 65% ການຫຼຸດຜ່ອນນ້ໍາຫນັກ. ຫົກຮູບແບບການຕິດຕັ້ງສາມາດໃຊ້ໄດ້: ພື້ນຖານ, ກະດານ, flange, ຕີນ mount ແລະອື່ນໆ, ເຫມາະສໍາລັບການຕິດຕັ້ງຝັງ, fastening axial ແລະການປະກອບຂ້າງ. ຂະຫນາດທັງຫມົດມາພ້ອມກັບແຫວນແມ່ເຫຼັກ; ເຖິງແມ່ນວ່າຕົວແປ Ø4 ຕໍາ່ສຸດທີ່ສະຫນັບສະຫນູນສະຫຼັບແມ່ເຫຼັກຊຸດ M9 ຄູ່ສໍາລັບການຕໍານິຕິຊົມຕໍາແຫນ່ງ bidirectional. ຖັງອາລູມິນຽມທີ່ແຂງແລະປະທັບຕາ NBR ຊ່ວຍໃຫ້ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການຫຼາຍກວ່າ 3 ລ້ານຮອບແລະ thrust bidirectional ສະຫມໍ່າສະເຫມີ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບຄໍາຮ້ອງສະຫມັກການຊຸກຍູ້ການດຶງ bidirectional ໄລຍະສັ້ນເຊັ່ນ: ການ ejection ອົງປະກອບຈຸນລະພາກໃນອຸດສາຫະກໍາ 3C, ການທົດສອບຄວາມທົນທານຂອງປຸ່ມ, ການປັບເຄື່ອງມືຄວາມແມ່ນຍໍາແລະ actuators ຂະຫນາດນ້ອຍສໍາລັບອຸປະກອນທາງການແພດ. ຂອບຄວາມປອດໄພການໂຫຼດຢ່າງໜ້ອຍ 30% ຈະຖືກສະຫງວນໄວ້ໃນລະຫວ່າງການເລືອກ. ເລືອກ CJP ທີ່ມີການສະແດງດ່ຽວຖ້າຕ້ອງການການສົ່ງຄືນໃນພາກຮຽນ spring, ແລະກະບອກສູບ ultra-mini CJ1 ສໍາລັບພື້ນທີ່ການໂຫຼດແສງສະຫວ່າງທີ່ສຸດຈໍາກັດ.

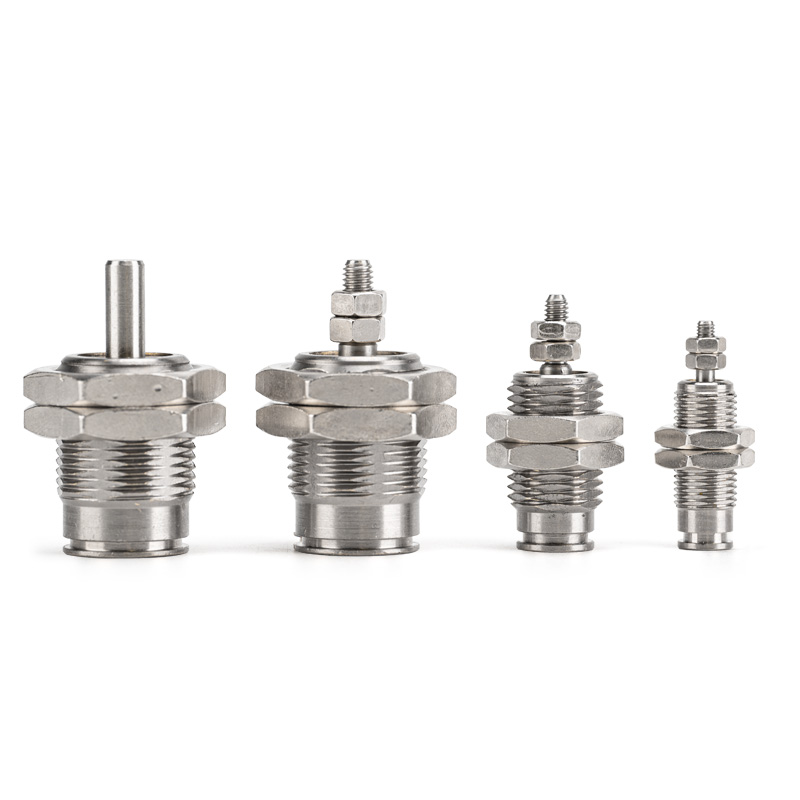

SOLH CJP single acting spring return ກັບ micro pin pneumatic cylinder ແມ່ນສາມາດປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບແບບ SMC ທີ່ທຽບເທົ່າ. ຂະຫນາດເຈາະກວມເອົາ Ø4/6/10/16 mm, ລວມທັງ CJP (ບໍ່ມີວົງແມ່ເຫຼັກ) ແລະ CDJP (built-in ວົງແມ່ເຫຼັກ) variants. ການອອກແບບການສະແດງດ່ຽວຂະຫຍາຍອອກພາຍໃຕ້ການສະໜອງອາກາດ ແລະຖອດຖອນອັດຕະໂນມັດຜ່ານພາກຮຽນ spring ຕາມການຕັດອອກອາກາດດ້ວຍຄຸນສົມບັດຄວາມປອດໄພຂອງການຕັ້ງຄ່າພະລັງງານຄືນໃໝ່. ໂດຍບໍ່ມີເບາະໃນຕົວ, ມັນສະຫນອງການຕອບສະຫນອງຢ່າງໄວວາແລະຄວາມຖີ່ຂອງການຖີບລົດສູງສຸດເຖິງ 250 cpm. ມີສອງຮູບແບບການຕິດຕັ້ງ: panel mount B ແລະ flush embedded mount S. ຮ່າງກາຍສັ້ນທີ່ສຸດສາມາດໄດ້ຮັບການຝັງຢູ່ໃນເຄື່ອງຈັກໃນການປະຫຍັດພື້ນທີ່ການຕິດຕັ້ງ. ຖັງທອງເຫລືອງ anodized ແຂງແລະປະທັບຕາ NBR ສະຫນັບສະຫນູນການດໍາເນີນງານຂອງສະພາບແວດລ້ອມທີ່ສະອາດທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການຫຼາຍກວ່າ 3 ລ້ານຮອບ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຂັບໄລ່ແບບ unidirectional, ການຢຸດຕໍາແຫນ່ງ, ການຂັບລົດ jig ຂະຫນາດນ້ອຍ, ການທົດສອບຄວາມທົນທານຂອງປຸ່ມ 3C ແລະການກະຕຸ້ນອື່ນໆຂອງເສັ້ນເລືອດຕັນໃນສັ້ນທິດທາງດຽວ. ແນະນຳໃຫ້ມີຂອບຄວາມປອດໄພແຮງດັນຢ່າງໜ້ອຍ 50% ໃນລະຫວ່າງການເລືອກ. ເລືອກຮູບແບບການສະແດງສອງເທົ່າ CJP2 ສໍາລັບການເຄື່ອນໄຫວແບບຍູ້ແບບສອງທິດທາງ, ແລະກະບອກສູບພິເສດ CJ1 ສໍາລັບການໂຫຼດແສງສະຫວ່າງ ultra-light ໃນພື້ນທີ່ຈໍາກັດທີ່ສຸດ.

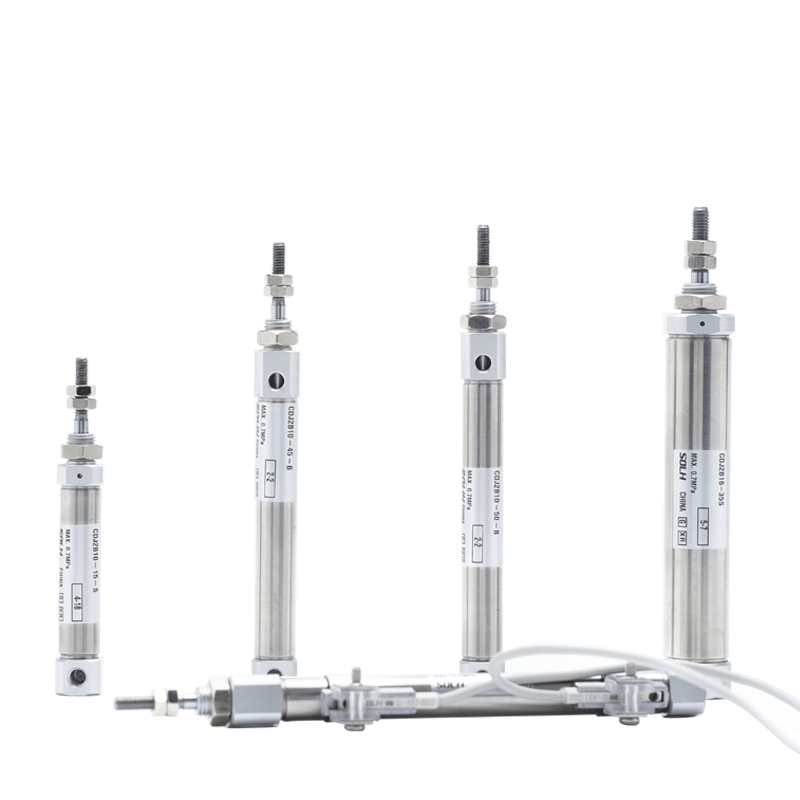

SOLH CDJ2 stainless steel pen-type mini pneumatic cylinder is full interchangeable with SMC CJ2 series, available in bore sizes φ6/10/16 with built-in magnetic ring compatible with magnetic position switches. ການກໍ່ສ້າງດ້ວຍຖັງເຫຼັກສະແຕນເລດ 304 ແລະ piston rod ສໍາລັບການຕໍ່ຕ້ານ rust ແລະປະສິດທິພາບຕ້ານການ corrosion ອ່ອນໆ, ເຫມາະສໍາລັບຄວາມຊຸ່ມຊື່ນ, ອາຫານ, ລະດັບທາງການແພດແລະສະພາບແວດລ້ອມທີ່ສະອາດ. ການອອກແບບຝາປິດປາຍແບບບໍ່ມີເຊືອກຜູກເຮັດໃຫ້ໂຄງຮ່າງກະທັດຮັດ ແລະນ້ຳໜັກເບົາ. ຕົວແປທີ່ສົມບູນກວມເອົາ CDJ2B double acting standard type, CDJ2E single acting spring return, CDJ2ET single acting spring extend, and CDJ2KB non-rotating hexagonal piston piston positioning for anti-twist positioning. ເບາະຢາງມາດຕະຖານ; Z cushion ອາກາດເປັນທາງເລືອກສໍາລັບφ10/16 ເພື່ອຫຼຸດຜ່ອນຜົນກະທົບໃນຄວາມໄວສູງ. ຄວາມກົດດັນເລີ່ມຕົ້ນຂັ້ນຕ່ໍາເຖິງ 0.06MPa, ສະຫນັບສະຫນູນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງທີ່ບໍ່ມີນ້ໍາມັນທີ່ມີຊີວິດການບໍລິການຫຼາຍກວ່າ 5 ລ້ານຮອບ. ມີອຸປະກອນເສີມຄົບຊຸດລວມທັງແປນ, ວົງເລັບຕີນ ແລະ clevis ສອງເທົ່າ. ເມື່ອປຽບທຽບກັບກະບອກສູບຂະໜາດນ້ອຍ C85 ແລະ MI, CDJ2 ສະໜອງຂໍ້ມູນສະເພາະທີ່ອຸດົມສົມບູນກວ່າ ແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍທີ່ດີກວ່າ. ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການເຄື່ອນໄຫວຍູ້-ດຶງເສັ້ນທີ່ມີຄວາມຖີ່ສູງໃນອຸປະກອນພື້ນທີ່ຈໍາກັດສໍາລັບການທົດສອບ 3C, ເຄື່ອງຈັກອາຫານແລະອັດຕະໂນມັດທາງການແພດ. ແນະນຳໃຫ້ໃຊ້ຂອບຄວາມປອດໄພຢ່າງໜ້ອຍ 50% ໃນເວລາເລືອກ.

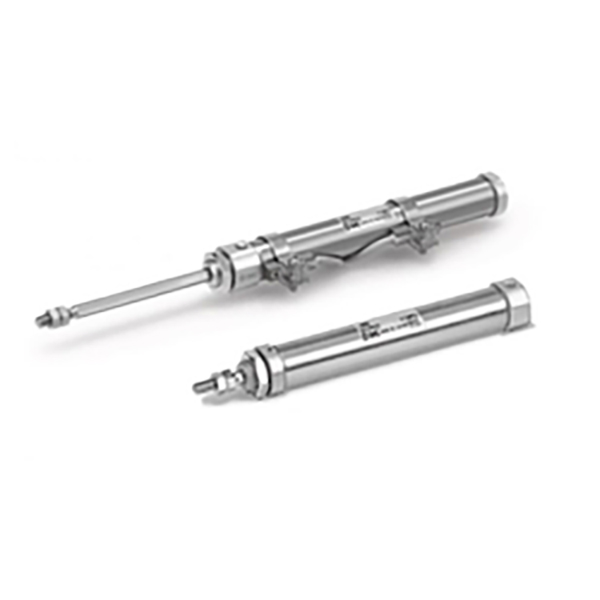

SOLH CJ2K ສະແຕນເລດບໍ່ຫມຸນກະບອກ Mini ເປັນຂອງຄອບຄົວກະບອກ CJ2 ແລະມີຄຸນສົມບັດການປ່ຽນກັນໄດ້ເຕັມມິຕິກັບ CJ2K ຕົ້ນສະບັບນໍາເຂົ້າ. ຂະຫນາດເຈາະກວມເອົາ Φ10 ແລະ Φ16. ປະກອບດ້ວຍ rod piston hexagonal ແລະການກໍ່ສ້າງໃນໂຄງສ້າງຄູ່ມືສໍາລັບການປະສິດທິພາບຕ້ານການບິດກົນຈັກ. ຄວາມທົນທານຂອງພືດຫມູນວຽນ: ≤± 1.5° ສໍາລັບ Φ10 ແລະ ≤± 1° ສໍາລັບ Φ16, ການລົບລ້າງບັນຫາ deflection ໂຫຼດທີ່ເກີດຂື້ນໃນກະບອກ rod ມົນທໍາມະດາໃນລະຫວ່າງການ reciprocation. ກໍ່ສ້າງດ້ວຍຖັງສະແຕນເລດ 304 ສໍາລັບການທົນທານຕໍ່ rust ແລະຄວາມຊຸ່ມຊື່ນ, ມີລັກສະນະກະທັດຮັດແລະກະທັດຮັດ. ສາມຮູບແບບການດໍາເນີນງານແມ່ນທາງເລືອກ: ການສະແດງສອງເທົ່າ, ການກັບຄືນພາກຮຽນ spring ການສະແດງດ່ຽວແລະພາກຮຽນ spring ການສະແດງດ່ຽວຂະຫຍາຍ. ແຫວນແມ່ເຫຼັກໃນຕົວແມ່ນທາງເລືອກ, ເຫມາະສົມກັບສະວິດແມ່ເຫຼັກ M9BW ສໍາລັບຕໍາແໜ່ງຕໍາແໜ່ງ. ເບາະຢາງມາດຕະຖານຢູ່ທັງສອງສົ້ນ; ການດໍາເນີນງານທີ່ບໍ່ມີນ້ໍາມັນສະຫນັບສະຫນູນດ້ວຍອາຍຸການບໍລິການກົນຈັກເຖິງ 8 ລ້ານຮອບວຽນ. ທາງ​ເລືອກ​ໃນ​ການ​ຕິດ​ຕັ້ງ​ຫຼາຍ​ແມ່ນ​ມີ​ລວມ​ທັງ​ປະ​ເພດ​ພື້ນ​ຖານ​, mount ຕີນ​, flange mount ແລະ double clevis mount​. ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການ posture ມຸມຄົງທີ່ຂອງ fixtures ທ້າຍ, ເຊັ່ນ jig ແປໃນ 3C ອັດຕະໂນມັດ, ການໃຫ້ອາຫານເສັ້ນຂອງກ້ອງຖ່າຍຮູບສໍາລັບການກວດກາ optical, ການຂົນສົ່ງ workpiece ພາຍໃນຊ່ອງຄູ່ມືແລະການ ejection ຂອງ workpieces ແປ. ກະບອກສູບ rod ມົນ CJ2 ມາດຕະຖານແມ່ນແນະນໍາຖ້າຫາກວ່າຂໍ້ຈໍາກັດເປັນລ່ຽມແມ່ນບໍ່ຈໍາເປັນແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍແມ່ນຈັດລໍາດັບຄວາມສໍາຄັນ. ການໂຫຼດດ້ານຂ້າງ radial ຫຼາຍເກີນໄປໃນ piston rod ຄວນຫຼີກເວັ້ນເພື່ອປ້ອງກັນການຂັດຂອງພຸ່ມໄມ້ຄູ່ມືແລະການເສື່ອມສະພາບຂອງຄວາມຖືກຕ້ອງຕ້ານການຫມຸນ.
